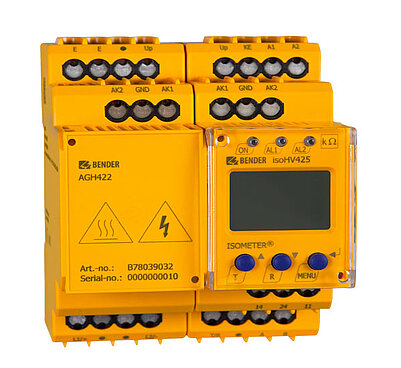

ISOMETER® isoHV425 met AGH422
- Continue isolatiebewaking bij een nominale systeemspanning van AC / DC 0 V ... 1000 V
- Galvanisch gescheiden interface maakt preventief onderhoud mogelijk van het systeem dat wordt bewaakt
- Meting van nominale systeemspanningen en deelspanningen naar aarde
- Automatische aanpassing aan de lekcapaciteit van het systeem tot 150 μF
- Indicatie van verdeling van de isolatiewaarde (geleiders L1 / + en L2 / -) in gelijkstroomsystemen
De ISOMETER® bewaakt de isolatieweerstand van niet-geaarde wisselstroom, AC / DC- en DC-systemen (IT-systemen) met nominale systeemspanningen van 3 (N) AC, AC / DC 0 ... 1000 V of DC 0 ... 1000 V. De maximaal toegestane systeem lekcapaciteit Ce is 150 μF. DC-componenten die bestaan in AC-systemen hebben geen invloed op de bedrijfskarakteristieken, zodra er een minimale belastingstroom van DC 100 mA stroomt. Een aparte voedingsspanning maakt het mogelijk ook spanningsloze systemen te bewaken.
Om te voldoen aan aanvullende lokale normen, eisen en/of bedrijfsvoorwaarden, kunnen parameterinstellingen aangepast worden. Let alstublieft op de grenzen van het toepassingsgebied aangegeven in de technische specificaties. Elk ander gebruik dan beschreven in deze handleiding wordt als ongepast beschouwd.
- Continue isolatiebewaking bij een nominale systeemspanning van AC / DC 0 V ... 1000 V
- Galvanisch gescheiden interface maakt preventief onderhoud mogelijk van het systeem dat wordt bewaakt
- Meting van nominale systeemspanningen en deelspanningen naar aarde
- Automatische aanpassing aan de lekcapaciteit van het systeem tot 150 μF
- Indicatie van verdeling van de isolatiewaarde (geleiders L1 / + en L2 / -) in gelijkstroomsystemen
De ISOMETER® bewaakt de isolatieweerstand van niet-geaarde wisselstroom, AC / DC- en DC-systemen (IT-systemen) met nominale systeemspanningen van 3 (N) AC, AC / DC 0 ... 1000 V of DC 0 ... 1000 V. De maximaal toegestane systeem lekcapaciteit Ce is 150 μF. DC-componenten die bestaan in AC-systemen hebben geen invloed op de bedrijfskarakteristieken, zodra er een minimale belastingstroom van DC 100 mA stroomt. Een aparte voedingsspanning maakt het mogelijk ook spanningsloze systemen te bewaken.
Om te voldoen aan aanvullende lokale normen, eisen en/of bedrijfsvoorwaarden, kunnen parameterinstellingen aangepast worden. Let alstublieft op de grenzen van het toepassingsgebied aangegeven in de technische specificaties. Elk ander gebruik dan beschreven in deze handleiding wordt als ongepast beschouwd.
Kenmerken
- Monitoring the insulation resistance for unearthed AC/DC systems
- Measurement of the mains voltage (true r.m.s.) with undervoltage and overvoltage detection
- Measurement of DC system voltages to earth (L1+/PE and L2-/PE)
- Automatic adaptation to the system leakage capacitance up to 150 μF
- Selectable start-up delay, response delay and delay on release
- Two separately adjustable response value ranges of 10...500 kΩ (Alarm 1, Alarm 2)
- Alarm signalling via LEDs (AL1, AL2), a display and alarm relays (K1, K2)
- Automatic device self test with connection monitoring
- Selectable N/C or N/O relay operation
- Measured value indication via a multifunctional LC display
- Fault memory can be activated
- Password protection to prevent unauthorised parameter changes
isoHV425-D4-4
- RS-485 (galvanically separated) including the following protocols:
– BMS interface (Bender measuring device interface) for data exchange with other Bender components
– Modbus RTU
– IsoData (for continuous data output)
isoHV425-D4M-4
- 0…10 V analogue output (galvanically separated)
Toepassingen
- AC main circuits up to 1000 V
- DC main circuits up to 1000 V
- Systems including switched-mode power supplies
ISOMETER® isoHV425 met AGH422 Variant(en)
| Type | Supply voltage US | Nominal voltage Un | Version | Art.-Nr. |
|---|---|---|---|---|
| isoHV425-D4-4 with AGH422 | AC 100…240 V, 47…63 Hz/DC 24…240 V | AC-, 3(N)AC, DC 0…1000 V | Serial interface | B71036501 |
| isoHV425W-D4-4 with AGH422W | AC 100…240 V, 47…63 Hz/DC 24…240 V | AC-, 3(N)AC, DC 0…1000 V | Serial interface | B71036501W |
| isoHV425-D4M-4 with AGH422 | AC 100…240 V, 47…63 Hz/DC 24…240 V | AC-, 3(N)AC, DC 0…1000 V | Analogue output | B71036503 |
| isoHV425W-D4M-4 with AGH422W | AC 100…240 V, 47…63 Hz/DC 24…240 V | AC-, 3(N)AC, DC 0…1000 V | Analogue output | B71036503W |
Optionele accessoires voor ISOMETER® isoHV425 met AGH422
| Type | Art. No. |
|---|---|
| Mounting clip for screw mounting (one piece per device) | B98060008 |
| Mounting frame XM420 | B990994 |
