TN-S-/TT-systeem

Melden in plaats van schakelen - lekstroombewaking in een geaard systeem

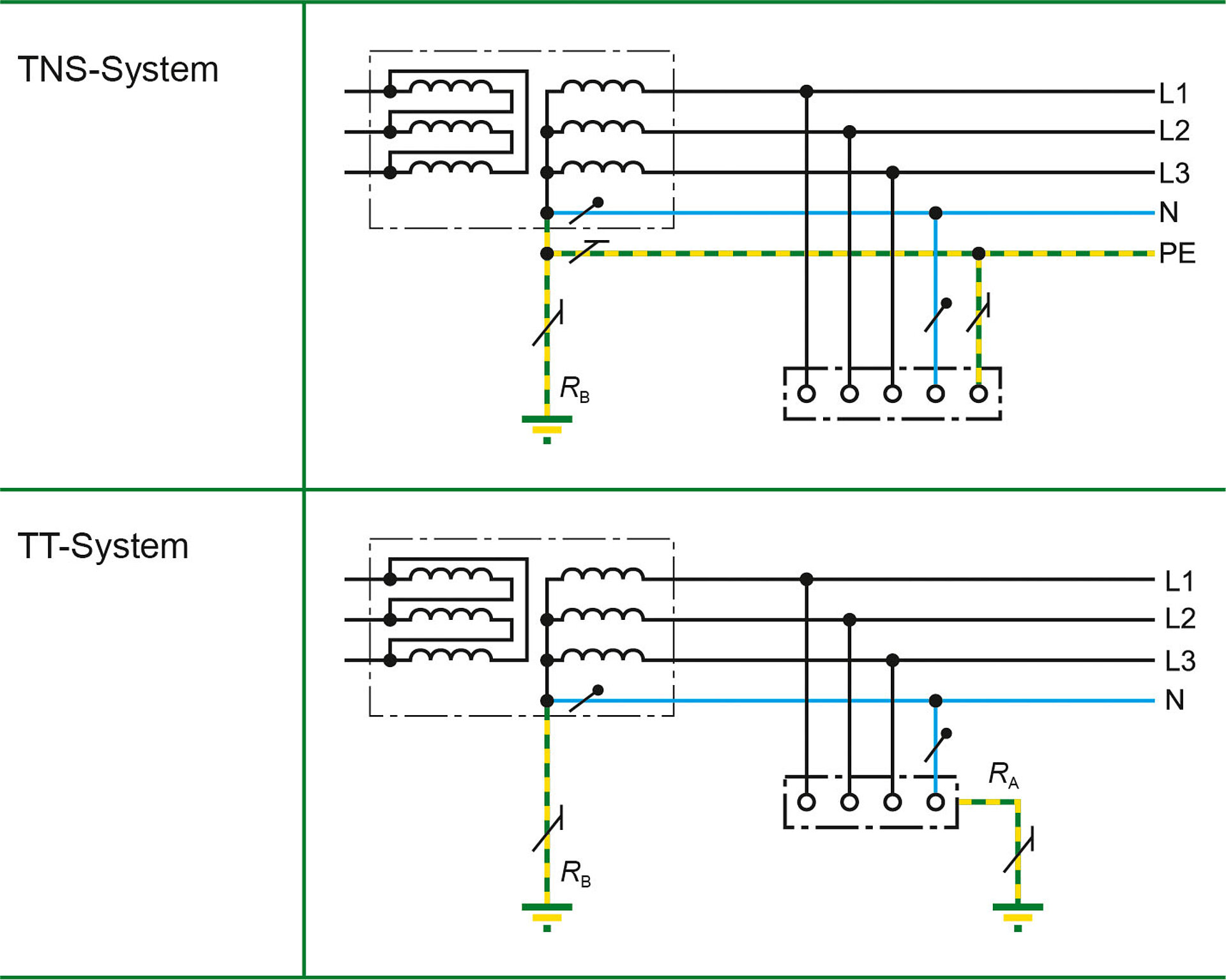

Bij geaarde circuits (TN-S-/TT-systeem) zijn een of meerdere punten van een circuit, een elektrische installatie of een bedrijfsmiddel voor de elektrische beveiliging met de aarde verbonden.

In TN-systemen wordt het sterpunt van de voedingstransformatoren met een lage impedantie geaard en wordt de behuizing van de elektrische installatie aangesloten via de aardingsgeleider op de bedrijfsaarding van het netwerk. Ook in IT-systemen wordt het sterpunt met een lage impedantie geaard, maar de behuizing van de elektrische installatie is apart van de systeemaarding geaard.

Meer

Waarom lekstroombewaking?

Bij de lekstroombewaking worden lek- en overstroom gesignaleerd voordat de installatie door een fout moeten worden uitgeschakeld. Daardoor worden verslechteringen van het isolatieniveau vroegtijdig en veilig herkend.

Volledig beschikbaar moeten zijn op elk moment en de permanente druk van concurrentie en hoge kosten maken een optimale elektrische beveiliging in de stroomvoorziening voor industriële, functionele en bewoonde gebouwen noodzakelijk. Met de permanente bewaking van veiligheidsrelevante stroomcircuits op overstroomrelevante stroomcircuits op overstroom, lekstroom, gebruiksstroom en zwerfstroom worden dreigende kritische bedrijfstoestanden op tijd herkend. Mogelijke risico's op persoonlijk letsel en brand- en zaakschade alsmede EMC-storingen kunnen hierdoor worden voorkomen.

Meer

Hoe functioneert de lekstroombewaking?

Door het gebruik van lekstroombewakingssystemen ontvangt de gebruiker, nog voordat een RCD een uitschakeldrempel bereikt een melding.

RCM’s (Residual Current Monitor, lekstroombewakingsapparatuur) controleren lekstroom in elektrische installaties, laten de actuele waarden zien en melden overschrijdingen van responswaarden.

Ze kunnen naar keuze worden gebruikt om te melden en/of uit te schakelen. Ze voldoen aan DIN EN 62020 (VDE 0663) „Elektrisch installatiemateriaal - Lekstroombewakingsapparaten voor huisinstallaties en soortgelijke toepassingen (RCM’s) (IEC 62020)“.

Meer

Downloads

TypeNaamMaatTaalTijdstempelD-/B-Nummer
Technisch artikel Residual Current Technology in Mechanical Engineering 414.5 KB EN2019/05/13 10:29:2213.05.2019 10:29:22
Technisch artikel Residual Current Technology - One of the World's Most Modern Water Jet Plants 287.0 KB EN2019/05/13 10:29:2213.05.2019 10:29:22
Technisch artikel Residual Current Technology in a Pumped Storage Hydro Power Station 3.5 MB EN2019/05/13 10:29:2213.05.2019 10:29:22
Technisch artikel Residual Current Technology in Building Services Engineering 134.9 KB EN2019/05/13 10:29:2213.05.2019 10:29:22
Technisch artikel Making Gains in Safety - NürnbergMesse Relies on the Monitoring Devices from Bender 276.7 KB EN2019/05/13 10:29:2213.05.2019 10:29:22

Producten

Differentieelstroombewaking

LINETRAXX® RCMS460-D
LINETRAXX® RCMS460-D

Voor wissel-, puls- en zuivere gelijkstroom gevoelig lekstroombewakingsapparaat met meerdere kanalen

Differentieelstroombewaking

LINETRAXX® RCMS460-D
LINETRAXX® RCMS460-D

Voor wissel-, puls- en zuivere gelijkstroom gevoelig lekstroombewakingsapparaat met meerdere kanalen
