ISOSCAN® EDS551
- Apparaat voor het opsporen van isolatiefouten in medische IT-systemen volgens IEC 60364-7-710 en IEC 61557-9
- Bewaking van de isolatieweerstand per meetkanaal
- Lokalisatie van isolatiefouten ≤ 5 seconden volgens IEC 61557-9
- Extra meting van de afvoercapaciteit en impedantie per meetkanaal
- Geïntegreerde meetstroomtransformatoren
- 4 of 6 meetkanalen

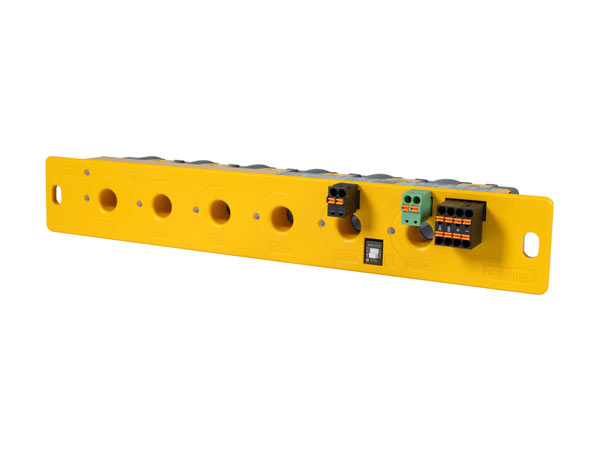

De ISOSCAN® EDS551 is een isolatiefoutdetector met zes ingebouwde meetstroomtransformatoren voor het gericht opsporen van isolatiefouten in niet-geaarde stroomvoorzieningen (IT-systemen). Het apparaat maakt een snelle en betrouwbare foutlokalisatie in het bewaakte IT-systeem mogelijk.
Als de isolatieweerstand onder een drempelwaarde komt, activeert de ISOSCAN® EDS551 automatisch een alarm. Voor het gebruik van de EDS551 is een ISOMETER® van het type isoMED527 of LIM7 vereist, die het benodigde meetsignaal in het netwerk injecteert.
De ISOSCAN® EDS551 is verkrijgbaar in twee apparaatvarianten. In de basisvariant vindt de alarmmelding plaats bij een vaste aanslagwaarde van 50 kΩ. In de variant met geactiveerde functiemodule A kan de alarmwaarde per meetkanaal flexibel worden ingesteld tussen 50 en 200 kΩ. Bovendien meet deze variant de afvoercapaciteit en de impedantie per meetkanaal.
Meetwaarden en alarmen worden via de RS-485-interface Bender Smart Connect (BSC) ter beschikking gesteld aan andere busdeelnemers. Voor weergave en alarmering wordt het gebruik van speciale meld- en testcombinaties aanbevolen (bijv. CP305) om aan de relevante normen te voldoen.
De ISOSCAN® EDS551 beschikt over een geïntegreerde busafsluitweerstand voor de RS-485-interface, die via een interne schakelaar kan worden geactiveerd. De huidige status van de busafsluiting kan eenvoudig via de apparaatinterface worden weergegeven.
De ISOSCAN® EDS551 is uitgerust met een NFC-interface. Hiermee kan het apparaat met de Bender Connect-app worden geparametreerd, zowel in ingeschakelde als in uitgeschakelde toestand. Daarnaast kunnen apparaatinformatie worden uitgelezen, back-ups worden gemaakt en functiemodules worden geïnstalleerd.
De maximaal toegestane netafvoercapaciteit bedraagt 5 μF. Door middel van individuele parametrering moet in elk geval een aanpassing aan de installatie- en gebruiksomstandigheden ter plaatse worden uitgevoerd om aan de eisen van de normen te voldoen.
- Apparaat voor het opsporen van isolatiefouten in medische IT-systemen volgens IEC 60364-7-710 en IEC 61557-9
- Bewaking van de isolatieweerstand per meetkanaal
- Lokalisatie van isolatiefouten ≤ 5 seconden volgens IEC 61557-9
- Extra meting van de afvoercapaciteit en impedantie per meetkanaal
- Geïntegreerde meetstroomtransformatoren
- 4 of 6 meetkanalen
De ISOSCAN® EDS551 is een isolatiefoutdetector met zes ingebouwde meetstroomtransformatoren voor het gericht opsporen van isolatiefouten in niet-geaarde stroomvoorzieningen (IT-systemen). Het apparaat maakt een snelle en betrouwbare foutlokalisatie in het bewaakte IT-systeem mogelijk.
Als de isolatieweerstand onder een drempelwaarde komt, activeert de ISOSCAN® EDS551 automatisch een alarm. Voor het gebruik van de EDS551 is een ISOMETER® van het type isoMED527 of LIM7 vereist, die het benodigde meetsignaal in het netwerk injecteert.
De ISOSCAN® EDS551 is verkrijgbaar in twee apparaatvarianten. In de basisvariant vindt de alarmmelding plaats bij een vaste aanslagwaarde van 50 kΩ. In de variant met geactiveerde functiemodule A kan de alarmwaarde per meetkanaal flexibel worden ingesteld tussen 50 en 200 kΩ. Bovendien meet deze variant de afvoercapaciteit en de impedantie per meetkanaal.
Meetwaarden en alarmen worden via de RS-485-interface Bender Smart Connect (BSC) ter beschikking gesteld aan andere busdeelnemers. Voor weergave en alarmering wordt het gebruik van speciale meld- en testcombinaties aanbevolen (bijv. CP305) om aan de relevante normen te voldoen.
De ISOSCAN® EDS551 beschikt over een geïntegreerde busafsluitweerstand voor de RS-485-interface, die via een interne schakelaar kan worden geactiveerd. De huidige status van de busafsluiting kan eenvoudig via de apparaatinterface worden weergegeven.
De ISOSCAN® EDS551 is uitgerust met een NFC-interface. Hiermee kan het apparaat met de Bender Connect-app worden geparametreerd, zowel in ingeschakelde als in uitgeschakelde toestand. Daarnaast kunnen apparaatinformatie worden uitgelezen, back-ups worden gemaakt en functiemodules worden geïnstalleerd.
De maximaal toegestane netafvoercapaciteit bedraagt 5 μF. Door middel van individuele parametrering moet in elk geval een aanpassing aan de installatie- en gebruiksomstandigheden ter plaatse worden uitgevoerd om aan de eisen van de normen te voldoen.
Kenmerken
Meetwaarden
- Isolatieweerstand
- Afleidcapaciteit
- Impedantie
Alarmen
- Isolatieweerstand: 50…200 kΩ
Weergave en bediening
- Meld-LED per meetkanaal
- Status-LED voor bedrijf en busactiviteit
- Eenvoudige configuratie met de Bender Connect-app, RS-485-interface en via NFC
- Uitbreidbaar met externe meld- en testcombinaties (bijv. COMTRAXX® CP305) Aanbevolen voor montage op of in de schakelkast
Interfaces
- RS-485-interface Bender Smart Connect (BSC)
- NFC-interface voor het instellen van de parameters van het apparaat, zowel in ingeschakelde als uitgeschakelde toestand, met de Bender Connect-app
Voedingsspanning
- Voedingsspanning DC 24 V
Toepassingen
- Medische IT-systemen volgens IEC 60364-7-710, IEC 61557-9 en DIN VDE 0100-710 en besturingscircuits
- Opsporen van isolatiefouten in AC- en AC/DC-IT-systemen
ISOSCAN® EDS551 Variant(en)
| Type | Actieve meetkanalen | Actieve functiemodule | Voedingsspanning | Uitvoering | Art. Nr. |
|---|---|---|---|---|---|
| EDS551-6 | 6 | -- | DC 24 V | 12 DU | B71080651 |
| 6 | A | B71080652 | |||
| EDS551-4 | 4 | -- | B71080451 | ||
| 4 | A | B71080452 |
Alle uitvoeringen van de ISOSCAN® EDS551 zijn af fabriek leverbaar. De basisuitvoering kan indien nodig achteraf worden uitgebreid met de functiemodule A. De activering gebeurt via een licentie en is onbeperkt geldig. Meer informatie over de beschikbare uitvoeringen en bestelnummers vindt u in de bestelinformatie.
Apparaatvarianten
Basisapparaat:
- Lokalisatie van isolatiefouten per meetkanaal, drempelwaarde 50 kΩ, niet configureerbaar
Functiemodule A: Uitgebreide meetwaarden
- Lokalisatie van isolatiefouten per meetkanaal, drempelwaarde 50…200 kΩ, configureerbaar
- Meting van lekcapaciteit en impedantie
Optionele accessoires voor ISOSCAN® EDS551
Voeding
| Type | Voedingsspanning | Uitgangsspanning | Art. Nr. | Toelichting |
|---|---|---|---|---|
| AN410 | AC 90…264 V, 47…63 Hz*/DC 120…370 V* | DC 24 V, 420 mA | B924209 | Voedt max. 6 EDS551 |
ISOMETER®
| Type | Beschrijving | Art. Nr. |
|---|---|---|
| isoMED527-L-2 | Isolatiebewakingsapparaat basisapparaat | B81625521 |
| Isolatiebewakingsapparaat met functiemodule A | B81625524 | |
| LIM7-L-2 | Line Isolation Monitor volgens UL 1022 | B81625520 |
Downloads voor ISOSCAN® EDS551
| Naam | Type | Maat | Taal | Tijdstempel | D-/B-Nummer |
|---|---|---|---|---|---|
| EDS551 | CE Conformiteitsverklaringen | 160.0 KB | 2026/07/0101.07.2026 | ||
| UKCA - EDS551 | Conformiteitsverklaringen | 168.6 KB | 2026/07/0101.07.2026 | ||
| EDS551 | Gegevensbladen | 1.4 MB | DE | 2026/06/0909.06.2026 | D00530 |
| EDS551 | Gegevensbladen | 2.2 MB | EN | 2026/06/0909.06.2026 | D00530 |
| EDS551 | Handboeken | 1.9 MB | DE | 2026/07/0808.07.2026 | D00530 |
| EDS551 | Handboeken | 1.4 MB | EN | 2026/07/0808.07.2026 | D00530 |
| EDS551 | Beknopte handleidingen | 556.5 KB | DE | 2026/05/2727.05.2026 | D00530 |
| EDS551 | Beknopte handleidingen | 556.5 KB | EN | 2026/05/2727.05.2026 | D00530 |
