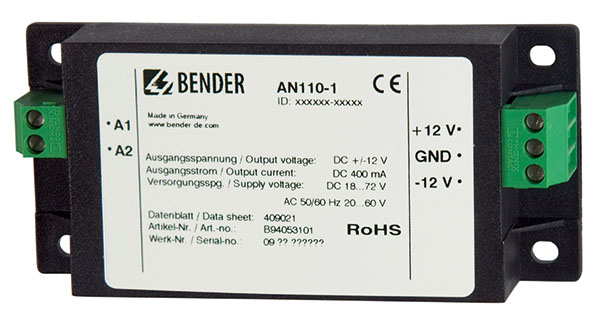

AN110
De netadapter AN110 dient voor de stroomvoorziening van meettransformators uit de serie W...AB. Hiernaar moet de symmetrische voedingsspanning van DC ± 12 V via een geprefabriceerde verbindingskabel uit de serie WXS... worden aangevoerd.
Maximaal 6 meettransformators uit de serie W...AB kunnen door de netadapter worden gevoed.
De netadapter AN110 dient voor de stroomvoorziening van meettransformators uit de serie W...AB. Hiernaar moet de symmetrische voedingsspanning van DC ± 12 V via een geprefabriceerde verbindingskabel uit de serie WXS... worden aangevoerd.
Maximaal 6 meettransformators uit de serie W...AB kunnen door de netadapter worden gevoed.
Kenmerken
- Power supply for measuring current transformers W...AB series
AN110 Variant(en)
| Type | Supply voltage US* | Output voltage | Art. No. |
|---|---|---|---|
| AN110-1 | AC 20…60 V/DC 18…72 V | ± 12 V | B94053101 |
| AN110-2 | AC 90…264 V/DC 100…353 V | ± 12 V | B94053102 |
* Absolute values
Optionele accessoires voor AN110
Connecting cables for W…AB measuring current transformers
| Type | Length | Art. No. |
|---|---|---|
| WXS-100 | 1 m | B98080506 |
| WXS-250 | 2,5 m | B98080507 |
| WXS-500 | 5 m | B98080508 |
| WXS-1000 | 10 m | B98080509 |
Downloads voor AN110
| Type | Naam | Maat | Taal | Tijdstempel | D-/B-Nummer |
|---|---|---|---|---|---|
| CE Conformiteitsverklaringen | AN110 | 84.1 KB | 2022/08/12 06:17:2312.08.2022 06:17:23 | ||
| Handboeken | AN110 | 245.5 KB | DE | 2019/05/13 10:31:3013.05.2019 10:31:30 | D00097 |
| Handboeken | AN110 | 245.5 KB | EN | 2019/05/13 10:31:3013.05.2019 10:31:30 | D00097 |
| Gegevensbladen | AN110 | 264.8 KB | DE | 2019/05/13 10:31:3313.05.2019 10:31:33 | D00097 |
| Gegevensbladen | AN110 | 221.5 KB | EN | 2019/05/13 10:31:3513.05.2019 10:31:35 | D00097 |
| Gegevensbladen | AN110 | 226.4 KB | ES | 2019/05/13 10:31:3713.05.2019 10:31:37 | D00097 |
