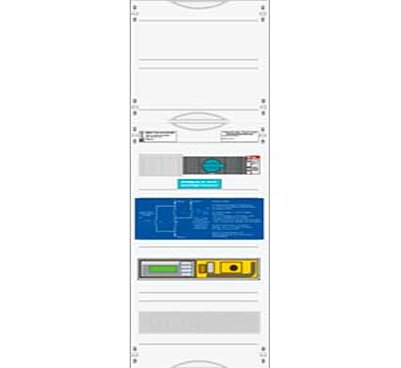

UMA710-DIO
- Device variants:
- UMA710-2-xx-DIO - 2 pole
- UMA710-4-xxx-DIO - 4 pole
Gevoelige installaties, bijv. in medische ruimten van Groep 2, industrie of rekencentra, hebben ook in geval van storingen een veilige en betrouwbaar werkende stroomvoorziening nodig. Een grote bijdrage aan een veilige stroomvoorziening wordt bereikt met redundante aanvoerleidingen
De schakelapparatuur van de reeks ATICS®-...-DIO bevat alle functies voor het omschakelen tussen twee onafhankelijke aanvoerleidingen. De integratie van de aggregaat en de elektronica in een plat, compact apparaat vermindert het ruimtebeslag in de schakelkast. minimaliseert de bedradingsinspanning en verkleint de kans op storingen. Voor optimale betrouwbaarheid is ATICS® consequent ontwikkeld volgens de richtlijnen voor functionele veiligheid (SIL 2).
Connectors op alle aansluitkabels maken in combinatie met de optionele bypass-schakelaar een ononderbroken test van de ATICS® mogelijk. In geval van service is daarom een vervanging zonder spanningsonderbreking mogelijk. Daarmee verhoogt ATICS® het veiligheidsniveau vooral in de industrie, ziekenhuizen en andere gevoelige gebieden.
- Device variants:
- UMA710-2-xx-DIO - 2 pole
- UMA710-4-xxx-DIO - 4 pole
Gevoelige installaties, bijv. in medische ruimten van Groep 2, industrie of rekencentra, hebben ook in geval van storingen een veilige en betrouwbaar werkende stroomvoorziening nodig. Een grote bijdrage aan een veilige stroomvoorziening wordt bereikt met redundante aanvoerleidingen
De schakelapparatuur van de reeks ATICS®-...-DIO bevat alle functies voor het omschakelen tussen twee onafhankelijke aanvoerleidingen. De integratie van de aggregaat en de elektronica in een plat, compact apparaat vermindert het ruimtebeslag in de schakelkast. minimaliseert de bedradingsinspanning en verkleint de kans op storingen. Voor optimale betrouwbaarheid is ATICS® consequent ontwikkeld volgens de richtlijnen voor functionele veiligheid (SIL 2).
Connectors op alle aansluitkabels maken in combinatie met de optionele bypass-schakelaar een ononderbroken test van de ATICS® mogelijk. In geval van service is daarom een vervanging zonder spanningsonderbreking mogelijk. Daarmee verhoogt ATICS® het veiligheidsniveau vooral in de industrie, ziekenhuizen en andere gevoelige gebieden.
Kenmerken
- Automatic changeover and monitoring device ATICS® including monitoring of i.e.:
- Voltage of incoming supply of Line 1 and 2
- Output voltage
- Correct operating times
- Changeover times
- Functional safety as to IEC 61508 (SIL2) - All-in-one: Integration of switch disconnector and control electronics
- Switch disconnector contacts of robust design
- Mechanical locking
- Manual operation directly on the device
- Uninterruptable testing and exchange upon optional bypass switch (bypass recommended)
- Variable changeover period t ≤0.5…15s
- Exchange of information by means of bus technology
- Connection facility for remote alarm indicator and operator panels CP9xx / CP305
- Short delivery time
- Time and cost-saving handling by use of prewired distribution boards
- Screw less termination on all of the in- and outgoing connections
- Designed in accordance with the requirements of applicable standards
- Voluntary certification of changeover device by the independent German technical service, testing and inspection organization (TÜV)
UMA710-DIO Variant(en)
| Type | Version | Nominal current (AC3) changeover module | Max. admissible current accord. to DIN VDE 0100-710 | Upstream fuse max. | Consumption ca. | Art. No. |
|---|---|---|---|---|---|---|
| UMA710-2-80-DIO-HA | 2 pole | 80A | 80A | 100A, gG | 28W | B22040182 |
| UMA710-2-80-DIO-BP-HA | 2 pole | 80A | 80A | 100A, gG | 31W | B22040183 |
| UMA710-4-80-DIO-HA | 4 pole | 80A | 80A | 80A, gG | 39W | B22040184 |
| UMA710-4-80-DIO-BP-HA | 4 pole | 80A | 80A | 80A, gG | 39W | B22040185 |
| UMA710-4-125-DIO-HA | 4 pole | 125A | 125A | 125A, gG | 87W | B22040186 |
| UMA710-4-125-DIO-BP-HA | 4 pole | 125A | 125A | 125A, gG | 87W | B22040187 |
| UMA710-4-160-DIO-HA | 4 pole | 160A | 160A | 160A, gG | 119W | B22040188 |
| UMA710-4-160-DIO-BP-HA | 4 pole | 160A | 160A | 160A, gG | 119W | B22040189 |
Downloads voor UMA710-DIO
| Naam | Type | Maat | Taal | Tijdstempel | D-/B-Nummer |
|---|---|---|---|---|---|
| UMA710-4-…-DIO | Gegevensbladen | 243.0 KB | DE | 2019/10/0101.10.2019 | D00193 |
| UMA710-2-…-DIO | Gegevensbladen | 253.6 KB | DE | 2019/05/1313.05.2019 | D00190 |
| UMA710-4-…-DIO | Gegevensbladen | 239.9 KB | EN | 2019/10/0101.10.2019 | D00193 |
| UMA710-2-…-DIO | Gegevensbladen | 230.3 KB | EN | 2019/05/1313.05.2019 | D00190 |
