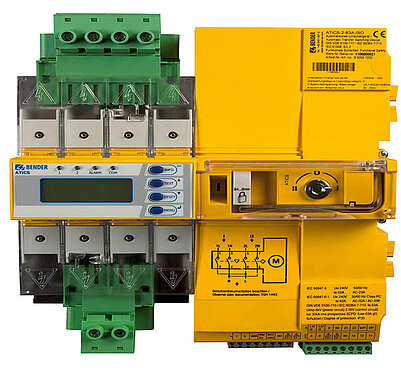

ATICS®-…-ISO

De schakel- en bewakingsapparatuur van de reeks ATICS®-...-ISO bevatten alle functies voor overschakeling tussen twee onafhankelijke aanvoerleidingen en voor bewaking van ongeaarde stroomvoorzieningen. De integratie van de aggregaat en de elektronica in een plat, compact apparaat vermindert het ruimtebeslag in de schakelkast. minimaliseert de bedradingsinspanning en verkleint de kans op storingen. Voor optimale betrouwbaarheid is ATICS® consequent ontwikkeld volgens de richtlijnen voor functionele veiligheid (SIL 2).

Connectors op alle aansluitkabels maken in combinatie met de optionele bypass-schakelaar een ononderbroken test van de ATICS® mogelijk. In geval van service is daarom een vervanging zonder spanningsonderbreking mogelijk. Daarmee verhoogt ATICS® het veiligheidsniveau vooral in intensive-careafdelingen en operatiekamers.

ATICS®-…-ISO
ATICS®-…-ISO

De schakel- en bewakingsapparatuur van de reeks ATICS®-...-ISO bevatten alle functies voor overschakeling tussen twee onafhankelijke aanvoerleidingen en voor bewaking van ongeaarde stroomvoorzieningen. De integratie van de aggregaat en de elektronica in een plat, compact apparaat vermindert het ruimtebeslag in de schakelkast. minimaliseert de bedradingsinspanning en verkleint de kans op storingen. Voor optimale betrouwbaarheid is ATICS® consequent ontwikkeld volgens de richtlijnen voor functionele veiligheid (SIL 2).

Connectors op alle aansluitkabels maken in combinatie met de optionele bypass-schakelaar een ononderbroken test van de ATICS® mogelijk. In geval van service is daarom een vervanging zonder spanningsonderbreking mogelijk. Daarmee verhoogt ATICS® het veiligheidsniveau vooral in intensive-careafdelingen en operatiekamers.

Kenmerken

Perfectly suitable for space-saving installation / retrofitting

  • Compact device for convenient setup of safety power supplies with functional safety according to EN 61508 (SIL 2) e.g. for Group 2 medical locations in compliance with IEC 60364-7-710 / DIN VDE 0100-710 (VDE 0100-710)
  • The integration of the changeover function and IT system monitoring in one device provide increased safety and availability
  • All-in-one: Integration of switch disconnector and control electronics
  • Solutions for any application


Convenient installation and commissioning

  • Saves time and money

Safe operation

  • Switch disconnector contacts of robust design
  • Mechanical locking
  • Manual operation directly at the device
  • Functional safety SIL 2
  • Certified by TÜV SÜD (Technical Inspection Authority, Germany) in accordance with EN 61508 SIL 2 and DIN VDE 0100-710 (VDE 0100-710)


Uninterrupted maintenance

  • Plug connectors and optional bypass switch
  • Excellent communication and parameterisation options

Toepassingen

  • Power supplies for sensitive equipment used in Group 2 medical locations, for example, must function safely and reliably even under fault conditions. A major contribution to achieve this are two redundant supplies and the design of an unearthed power supply system (IT system).

ATICS®-…-ISO Variant(en)

TypeRated operational current IeRated operational voltage UeArt. No.
ATICS-2-63A-ISOAC 63 AAC 240 VB92057202
ATICS-2-63A-ISO-ES*AC 63 AAC 240 VB92057206
ATICS-2-63A-ISO-400AC 63 AAC 415 VB92057204
ATICS-2-80A-ISOAC 80 AAC 240 VB92057203
ATICS-2-80A-ISO-ES*AC 80 AAC 240 VB92057207
ATICS-2-80A-ISO-400AC 80 AAC 415 VB92057205

* with connection option for ATICS-ES energy storage device.

Optionele accessoires voor ATICS®-…-ISO

TypeDescriptionArt. No.
STW2Measuring current transformer (load current monitoring IT system), Ie: AC 50 AB942709
STW3Measuring current transformer (short-circuit monitoring) for ATICS® < 100 A; Ie: AC 100 AB98021000
SWL-100AMeasuring current transformer (load current monitoring IT system, Ie: AC 100 AB98021002
ATICS-BP-2-63A-SETBypass switch set (Ie: AC 63 A) comprising:
  • Bypass switch 63 A single, 2-pole, sequence of operation: I-I+II-II, with auxiliary contact, bridge, terminal cover
  • Auxiliary contact for ATICS®
  • LEDs green/red for DIN rail mounting
B92057252
ATICS-BP-2-80A-SETBypass switch set (Ie: AC 80 A) comprising:
  • Bypass switch 80 A single, 2-pole, sequence of operation: I-I+II-II, with auxiliary contact, bridge, terminal cover
  • Auxiliary contact for ATICS®
  • LEDs green/red for DIN rail mounting
B92057253
EDS151Insulation fault locatorB91080101
ESS3680Transformer 3.68 kVA, AC 400 V / 230 V For "ATICS® for 400 volt systems without N conductor", only the transformers recommended by Bender (T5, T6) may be used!B924744
ATICS-ESEnergy storage device for ATICS-2-63A-ISO-ES and ATICS-2-80A-ISO-ESB72057255
AN412Power supply unit DC 12 V for ATICS-ES energy storage deviceB924150

Downloads voor ATICS®-…-ISO

TypeNaamMaatTaalTijdstempelD-/B-Nummer
CE Conformiteitsverklaringen Atics 87.7 KB 2022/08/12 06:17:2412.08.2022 06:17:24
Handboeken ATICS-…ISO-Montage Guide d´instructions abrégé 495.0 KB FR2019/05/13 10:31:5513.05.2019 10:31:55D00046
Beknopte handleidingen ATICS-…-ISO 1.3 MB DE2021/11/29 07:22:1929.11.2021 07:22:19D00046
Beknopte handleidingen ATICS-…-ISO 1.3 MB EN2021/11/29 07:22:1929.11.2021 07:22:19D00046
Handboeken ATICS-…-ISO 5.1 MB DE2021/11/29 07:21:4929.11.2021 07:21:49D00046
Handboeken ATICS-…-ISO 5.1 MB EN2021/11/29 07:22:0329.11.2021 07:22:03D00046
Handboeken ATICS-…-ISO 2.6 MB FR2019/05/13 10:31:5413.05.2019 10:31:54D00046
Handboeken ATICS-…-ISO-Mise en service Guide d´instructions abrégé 234.6 KB FR2019/05/13 10:31:5513.05.2019 10:31:55D00046
Handboeken ATICS-…-ISO Checkliste 776.7 KB DE2021/02/12 10:52:3412.02.2021 10:52:34D00046
Handboeken ATICS-…-ISO Checklist 770.8 KB EN2021/02/12 10:54:0512.02.2021 10:54:05D00046
Handboeken ATICS-…-ISO Check-liste 113.8 KB FR2019/05/13 10:31:5413.05.2019 10:31:54D00046
Handboeken ATICS-BP-3-SET 1,009.8 KB DE2019/05/13 10:31:4013.05.2019 10:31:40D00161
Handboeken ATICS-BP-3-SET 1,009.8 KB EN2019/05/13 10:31:4013.05.2019 10:31:40D00161
Gegevensbladen ATICS-…-ISO 479.5 KB DE2021/12/01 07:02:1701.12.2021 07:02:17D00046
Gegevensbladen ATICS-…-ISO 478.2 KB EN2021/12/01 07:02:2901.12.2021 07:02:29D00046
Gegevensbladen ATICS-…-ISO 548.0 KB ES2019/05/13 10:31:3713.05.2019 10:31:37D00046
Productbrochures ATICS® Informationsblatt 750.0 KB DE2019/05/13 10:30:5513.05.2019 10:30:55D00046, D00080
Productbrochures ATICS® Informationleaflet 743.7 KB EN2019/05/13 10:30:5913.05.2019 10:30:59D00046, D00080
Handboeken ATICS-BP-SET 2.1 MB DE2019/05/13 10:31:4013.05.2019 10:31:40D00162
Handboeken ATICS-BP-SET 2.1 MB EN2019/05/13 10:31:4013.05.2019 10:31:40D00162
Gegevensbladen ATICS®-ISO 705.9 KB IT2019/05/13 10:31:3713.05.2019 10:31:37D00046
Productbrochures ATICS® Kompakt. Sicher. Wirtschaftlich. 7.0 MB DE2019/05/13 10:30:5513.05.2019 10:30:55D00046, D00080
Productbrochures ATICS® Compact. Reliable. Cost-effective. 7.0 MB EN2019/05/13 10:30:5913.05.2019 10:30:59D00046, D00080
Handboeken ATICS-ES 930.0 KB DE2019/05/14 06:56:2214.05.2019 06:56:22D00009
Handboeken ATICS-ES 930.0 KB EN2019/05/14 06:56:2214.05.2019 06:56:22D00009
Gegevensbladen ATICS-…-ISO 480.2 KB FR2021/11/30 14:21:3130.11.2021 14:21:31D00046
