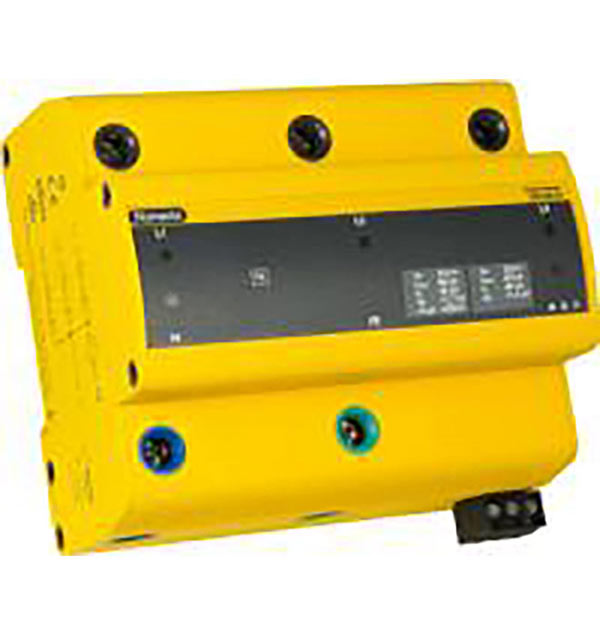

NSP3-80-275
- Power protection Type 2
De NSP-serie overspanningsbeveiligers zijn van het type 2 in overeenstemming met EN61643-11. Ze zijn geschikt voor alle TN-, TT- en IT-systemen met en zonder nulgeleider. Ze bieden all-modus beveiliging voor gevoelige elektronica en een failsafe-indicatie. De overspanningsbeveiliging is voorzien van 2 alarm-LED's, een extern alarmcontact en een normaal bekrachtigd relais met een potentiaalvrij wisselcontact. Alarm wordt gegeven bij thermische overbelasting, stroomuitval of storing van de back-upzekering. Alle NSP-series zijn ondergebracht in DIN 43880-compatibele metalen behuizingen, die niet kan smelten of exploderen.
- Power protection Type 2
De NSP-serie overspanningsbeveiligers zijn van het type 2 in overeenstemming met EN61643-11. Ze zijn geschikt voor alle TN-, TT- en IT-systemen met en zonder nulgeleider. Ze bieden all-modus beveiliging voor gevoelige elektronica en een failsafe-indicatie. De overspanningsbeveiliging is voorzien van 2 alarm-LED's, een extern alarmcontact en een normaal bekrachtigd relais met een potentiaalvrij wisselcontact. Alarm wordt gegeven bij thermische overbelasting, stroomuitval of storing van de back-upzekering. Alle NSP-series zijn ondergebracht in DIN 43880-compatibele metalen behuizingen, die niet kan smelten of exploderen.
Kenmerken
- Connection type - Shunt
- Modes of protection - L-N , N-PE, N-PE
- Phases - 3
- Nominal voltage - 230 V AC
- Max. continuous voltage (L-N) - 275 V AC
- Max. continuous voltage (N-PE) - 255 V AC
- Max. discharge current (8/20µs) (L-N) - 80 kA
- Max. discharge current (8/20µs) (N-PE) - 60 kA
- Nom. discharge current (8/20µs) (L-N / N-PE) - 40 kA
- Max. switchboard fault rating - 25 kA
- Voltage protection level @In (L-N) - < 1.7 kV
- Voltage protection level @In (N-PE) - < 1.3 kV
- Response time - L-N < 25ns, N-PE < 100ns
- Earth leakage current - <10 µA
- Temporary overvoltage (TOV) - 334 V / 5 sec.
- TOV characterstic - Faillure mode
- Display - LED status per phase
- External alarm - Standard
- Display / Alarm function - Power fail safe, therm.overload, SPDT voltage free contact
- Alarm isolation - 4 kV
- Maximum backup fuse - 250 A
Toepassingen
- TN-systems
- TT-systems
- IT-systems
NSP3-80-275 Variant(en)
| Type | Nominale netspanning | Overig | Art.-Nr. |
|---|---|---|---|
| NSP3-80-275 | AC 230V /50Hz | Voltage protection level @ 40kA (8/20μs) (L-N) Up <1.7kV ; @ 40kA (8/20μs) (N-PE) Up <1.3kV | B63-80-275 |
Downloads voor NSP3-80-275
| Naam | Type | Maat | Taal | Tijdstempel | D-/B-Nummer |
|---|---|---|---|---|---|
| NSP3 Three Phase Surge Protectors | Gegevensbladen | 772.3 KB | EN | 2019/05/1313.05.2019 |
