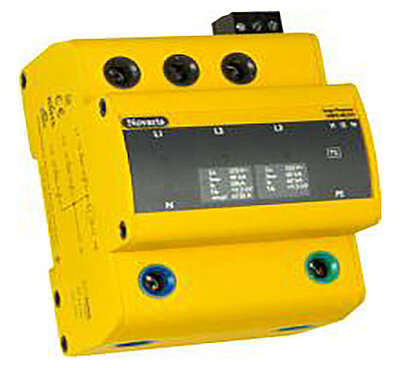

NSP3-40-275

De NSP-serie overspanningsbeveiligers zijn van het type 2 in overeenstemming met EN61643-11. Ze zijn geschikt voor alle TN-, TT- en IT-systemen met en zonder nulgeleider. Ze bieden all-modus beveiliging voor gevoelige elektronica en een failsafe-indicatie. De overspanningsbeveiliging is voorzien van een alarm LED, een extern alarmcontact en een normaal bekrachtigd relais met een potentiaalvrij wisselcontact. Alarm wordt gegeven bij thermische overbelasting, stroomuitval of storing van de back-upzekering. Alle NSP-series zijn ondergebracht in DIN 43880-compatibele metalen behuizingen, die niet kan smelten of exploderen.

Vragen? Neem contact met ons op!

NSP3-40-275
NSP3-40-275

De NSP-serie overspanningsbeveiligers zijn van het type 2 in overeenstemming met EN61643-11. Ze zijn geschikt voor alle TN-, TT- en IT-systemen met en zonder nulgeleider. Ze bieden all-modus beveiliging voor gevoelige elektronica en een failsafe-indicatie. De overspanningsbeveiliging is voorzien van een alarm LED, een extern alarmcontact en een normaal bekrachtigd relais met een potentiaalvrij wisselcontact. Alarm wordt gegeven bij thermische overbelasting, stroomuitval of storing van de back-upzekering. Alle NSP-series zijn ondergebracht in DIN 43880-compatibele metalen behuizingen, die niet kan smelten of exploderen.

Vragen? Neem contact met ons op!

Kenmerken

  • Connection type - Shunt
  • Modes of protection - L-N , N-PE,
  • Phases - 3
  • Nominal voltage - 230 V AC
  • Max. continuous voltage (L-N) - 275 V AC
  • Max. continuous voltage (N-PE) - 255 V AC
  • Max. discharge current (8/20µs) (L-N) - 40 kA
  • Max. discharge current (8/20µs) (N-PE) - 40 kA
  • Nom. discharge current (8/20µs) (L-N / N-PE) - 20 kA
  • Max. switchboard fault rating - 25 kA
  • Voltage protection level @In (L-N) - < 1.5 kV
  • Voltage protection level @In (N-PE) - < 1.3 kV
  • Response time - L-N < 25ns, N-PE < 100ns
  • Earth leakage current - <10 µA
  • Temporary overvoltage (TOV) - 334 V / 5 sec.
  • TOV characterstic - Faillure mode
  • Display - LED status per phase
  • External alarm - Standard
  • Display / Alarm function - Power fail safe, therm.overload, SPDT voltage free contact
  • Alarm isolation - 4 kV
  • Maximum backup fuse - 125 A

Toepassingen

  • TN-systems
  • TT-systems
  • IT-systems

NSP3-40-275 Variant(en)

TypeNominale netspanningOverigArt.-Nr.
NSP3-40-2753(N)AC 230/400 V / 50 HzVoltage protection level @ 20kA (8/20us) : < 1,5 kVB63-40-275

Optionele accessoires voor NSP3-40-275

TypeArt.-Nr.
NSPT-02B-SPT-02

Downloads voor NSP3-40-275

NaamTypeMaatTaalTijdstempelD-/B-Nummer
NSP3 Three Phase Surge Protectors Gegevensbladen 772.3 KB EN2019/05/1313.05.2019
