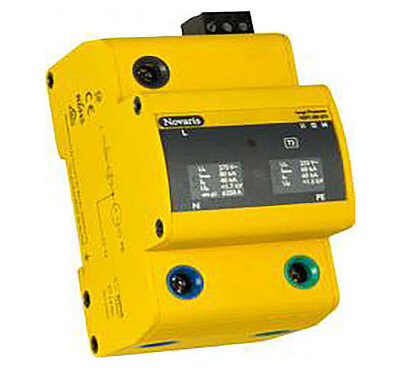

NSP1-80-275
De NSP-serie overspanningsbeveiligers zijn van het type 2 in overeenstemming met EN61643-11. Ze zijn geschikt voor alle TN-, TT- en IT-systemen met en zonder nulgeleider. Ze bieden all-modus beveiliging voor gevoelige elektronica en een failsafe-indicatie. De overspanningsbeveiliging is voorzien van een 2 alarm LED’s, een extern alarmcontact en een normaal bekrachtigd relais met een potentiaalvrij wisselcontact. Alarm wordt gegeven bij thermische overbelasting, stroomuitval of storing van de back-upzekering. Alle NSP-series zijn ondergebracht in DIN 43880-compatibele metalen behuizingen, die niet kan smelten of exploderen.
De NSP-serie overspanningsbeveiligers zijn van het type 2 in overeenstemming met EN61643-11. Ze zijn geschikt voor alle TN-, TT- en IT-systemen met en zonder nulgeleider. Ze bieden all-modus beveiliging voor gevoelige elektronica en een failsafe-indicatie. De overspanningsbeveiliging is voorzien van een 2 alarm LED’s, een extern alarmcontact en een normaal bekrachtigd relais met een potentiaalvrij wisselcontact. Alarm wordt gegeven bij thermische overbelasting, stroomuitval of storing van de back-upzekering. Alle NSP-series zijn ondergebracht in DIN 43880-compatibele metalen behuizingen, die niet kan smelten of exploderen.
Kenmerken
- Connection type - Shunt
- Modes of protection - L-N , N-PE,
- Phases - 1
- Nominal voltage - 230 V AC
- Max. continuous voltage (L-N) - 275 V AC
- Max. continuous voltage (N-PE) - 255 V AC
- Max. discharge current (8/20µs) (L-N) - 80 kA
- Max. discharge current (8/20µs) (N-PE) - 60 kA
- Nom. discharge current (8/20µs) (L-N / N-PE) - 40 kA
- Max. switchboard fault rating - 25 kA
- Voltage protection level @In (L-N) - < 1.7 kV
- Voltage protection level @In (N-PE) - < 1.3 kV
- Response time - L-N < 25ns, N-PE < 100ns
- Earth leakage current - <10 µA
- Temporary overvoltage (TOV) - 334 V / 5 sec.
- TOV characterstic - Faillure mode
- Display - LED status per phase
- External alarm - Standard
- Display / Alarm function - Power fail safe, therm.overload, SPDT voltage free contact
- Alarm isolation - 4 kV
- Maximum backup fuse - 250 A
Toepassingen
- TN-systems
- TT-systems
- IT-systems
NSP1-80-275 Variant(en)
| Type | Nominale netspanning | Overig | Art.-Nr. |
|---|---|---|---|
| NSP1-80-275 | NSP1-80-275 | Voltage protection level @ 40kA (8/20μs) (L-N) Up <1.7kV ; @ 40kA (8/20μs) (N-PE) Up <1.3kV | B61-80-275 |
Optionele accessoires voor NSP1-80-275
| Type | Art.-Nr. |
|---|---|
| NSPT-02 | B-SPT-02 |
