WS…/WS…-8000 series

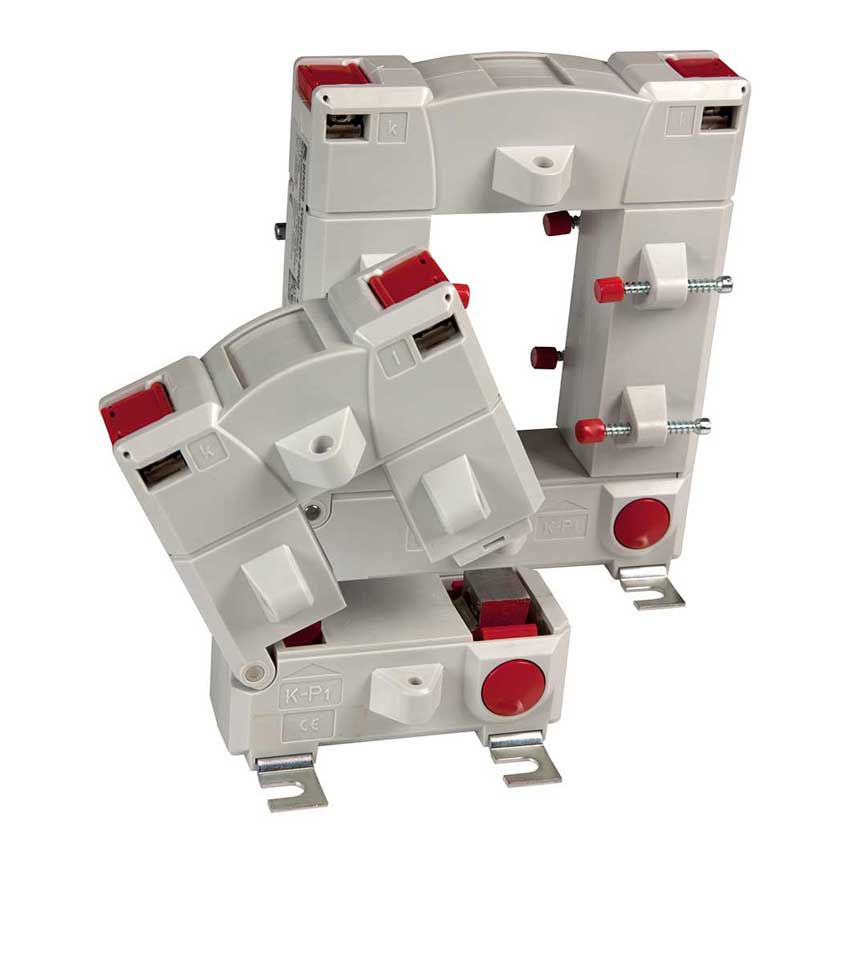

Bij de deelbare meetspoelen van de serie WS... en WS...-8000 kan de meetspoel met een vergrendelknop worden geopend om de leiding te omsluiten die bewaakt moet worden. Op die manier is een eenvoudige retrofitmontage in bestaande installaties mogelijk.
De meetspoelen van de serie WS... en WS...-8000 zijn zeer gevoelige deelbare meetspoelen die in combinatie met lekstroombewakings- en evaluatieapparaten van de serie RCM resp. RCMS AC-stroom omzetten in een evalueerbaar meetsignaal.
Verder zijn ze geschikt voor inzet in voorzieningen voor aardfoutzoeksystemen voor IT-systemen (EDS). Ze dienen voor registratie van een teststroom die door een testpulsgever PGH of ISOMETER® IRDH/ISO is gegenereerd. De teststroom wordt in combinatie met aardfoutzoeksystemen van de serie EDS omgezet in een evalueerbaar meetsignaal.
De betreffende apparaten worden aangesloten met een twee-aderige kabel.
Bij de deelbare meetspoelen van de serie WS... en WS...-8000 kan de meetspoel met een vergrendelknop worden geopend om de leiding te omsluiten die bewaakt moet worden. Op die manier is een eenvoudige retrofitmontage in bestaande installaties mogelijk.
De meetspoelen van de serie WS... en WS...-8000 zijn zeer gevoelige deelbare meetspoelen die in combinatie met lekstroombewakings- en evaluatieapparaten van de serie RCM resp. RCMS AC-stroom omzetten in een evalueerbaar meetsignaal.
Verder zijn ze geschikt voor inzet in voorzieningen voor aardfoutzoeksystemen voor IT-systemen (EDS). Ze dienen voor registratie van een teststroom die door een testpulsgever PGH of ISOMETER® IRDH/ISO is gegenereerd. De teststroom wordt in combinatie met aardfoutzoeksystemen van de serie EDS omgezet in een evalueerbaar meetsignaal.
De betreffende apparaten worden aangesloten met een twee-aderige kabel.
Kenmerken
WS… series measuring current transformer
- For RCMS460/490 series residual current monitoring systems
- For RCM420 and RCM460 series residual current monitors
- For EDS440 and EDS460/490 series insulation fault locators
WS…-8000 measuring current transformer
- For EDS441, EDS461 and EDS491 series insulation fault locators
Toepassingen
- for insulation fault locators (EDS)
WS…/WS…-8000 series Variant(en)
| Type | Internal dimensions | Mounting brackets | Art. No. |
|---|---|---|---|
| WS20x30 | 20 x 30 mm | × | B98080601 |
| WS50x80 | 50 x 80 mm | × | B98080603 |
| WS80x120 | 80 x 120 mm | × | B98080606 |
| WS20x30-8000* | 20 x 30 mm | × | B98080602 |
| WS50x80-8000* | 50 x 80 mm | × | B98080604 |
* For EDS441 and EDS461/491 series insulation fault locators
Downloads voor WS…/WS…-8000 series
| Naam | Type | Maat | Taal | Tijdstempel | D-/B-Nummer |
|---|---|---|---|---|---|
| WS…/WS…-8000 | Gegevensbladen | 373.0 KB | DE | 2021/08/0909.08.2021 | D00077 |
| WS…/WS…-8000 | Gegevensbladen | 365.9 KB | EN | 2021/08/0909.08.2021 | D00077 |
| WS…/WS…-8000 | Gegevensbladen | 374.8 KB | ES | 2021/08/0909.08.2021 | D00077 |
| WS…/WS…-8000 | Handboeken | 402.0 KB | DE | 2021/08/0909.08.2021 | D00077 |
| WS…/WS…-8000 | Handboeken | 402.0 KB | EN | 2021/08/0909.08.2021 | D00077 |
