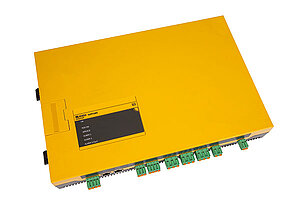

ISOMETER® isoPV1685RTU/isoPV1685P
- Applicatie fotovoltaïsche installaties tot AC 1000 V/DC 1500 V
- Afzonderlijk instelbare drempelwaarden 200 Ω…1 MΩ
- Automatische aanpassing aan de netontladingscapaciteit
tot 2000 µF - Interface RS-485 of Modbus omkeerbaar
Het apparaat wordt gebruikt voor isolatie en lekstroombewaking van grote, als IT-systeem uitgevoerde fotovoltaïsche installaties tot AC 1000 V/DC 1500 V. De speciaal voor langzame spanningsschommelingen ontwikkelde meetmethode (MPP-tracking) bewaakt de isolatieweerstand ook in installaties die door grote zonne-energiegeneratoren en EMC-storingonderdrukkingsmaatregelen zeer hoge lekcapaciteit tegen aarde te zien geven. Er vindt automatisch een aanpassing plaats, ook aan systeemgerelateerd hoge lekcapaciteiten.
Het apparaat genereert testpulsen voor de opsporing van isolatiefouten. Samen met permanent geïnstalleerde of mobiele aardfoutzoeksystemen kunnen zo isolatiedefecten worden gelokaliseerd.
- Applicatie fotovoltaïsche installaties tot AC 1000 V/DC 1500 V
- Afzonderlijk instelbare drempelwaarden 200 Ω…1 MΩ
- Automatische aanpassing aan de netontladingscapaciteit
tot 2000 µF - Interface RS-485 of Modbus omkeerbaar
Het apparaat wordt gebruikt voor isolatie en lekstroombewaking van grote, als IT-systeem uitgevoerde fotovoltaïsche installaties tot AC 1000 V/DC 1500 V. De speciaal voor langzame spanningsschommelingen ontwikkelde meetmethode (MPP-tracking) bewaakt de isolatieweerstand ook in installaties die door grote zonne-energiegeneratoren en EMC-storingonderdrukkingsmaatregelen zeer hoge lekcapaciteit tegen aarde te zien geven. Er vindt automatisch een aanpassing plaats, ook aan systeemgerelateerd hoge lekcapaciteiten.
Het apparaat genereert testpulsen voor de opsporing van isolatiefouten. Samen met permanent geïnstalleerde of mobiele aardfoutzoeksystemen kunnen zo isolatiedefecten worden gelokaliseerd.
Kenmerken
Only device version isoPV1685P provide a locating current injector.
- Insulation monitoring of large-scale photovoltaic systems
- Measurement of low-resistance insulation faults
- Separately adjustable response values Ran1 (alarm 1) and Ran2 (alarm 2) (both 200 Ω…1 MΩ) for prewarning and alarm. Ran1 ≥ Ran2 applies.
- Automatic adjustment to high system leakage capacitances up to 2000 μF, selectable range
- Connection monitoring of L+, L- for reverse polarity (DC only)
- Integrated locating current injector up to 50 mA (isoPV1685P only)
- Device self test with automatic message in the event of a fault
- Alarm relays separately adjustable for insulation fault 1, insulation fault 2
- CAN interface to output measured values, statuses and alarms
- RS-485 interface
– isoPV1685P: BMS bus, e.g. to control the insulation fault location
– isoPV1685RTU: BMS bus or Modbus (can be switched using the DIP switch) - μSD card with data logger and history memory for alarms
Toepassingen
- Large PV systems designed as IT systems up to AC 1000 V/DC 1500 V
ISOMETER® isoPV1685RTU/isoPV1685P Variant(en)
| Type | Response value range | Supply voltage Us | Nominal system voltage Un | Art. No. |
|---|---|---|---|---|
| isoPV1685RTU-425 | 200 Ω…1 MΩ | DC 18…30 V | AC 0…1000 V/DC 0…1500 V | B91065603 |
| isoPV1685P-425 | 200 Ω…1 MΩ | DC 18…30 V | DC 0…1500 V | B91065604 |
Downloads voor ISOMETER® isoPV1685RTU/isoPV1685P
| Naam | Type | Maat | Taal | Tijdstempel | D-/B-Nummer |
|---|---|---|---|---|---|
| isoPV1685P | Handboeken | 4.8 MB | EN | 2024/09/0505.09.2024 | D00007 |
| isoPV1685P | Handboeken | 4.9 MB | DE | 2024/09/0303.09.2024 | D00007 |
| isoPV1685P | Gegevensbladen | 2.0 MB | EN | 2024/09/0505.09.2024 | D00007 |
| isoPV1685P | Gegevensbladen | 2.0 MB | DE | 2024/09/0505.09.2024 | D00007 |
| isoPV1685RTU - Modbus settings | Toepassingsnota | 250.2 KB | EN | 2023/07/0606.07.2023 | |
| isoPV1685RTU - Modbuseinstellungen | Toepassingsnota | 252.9 KB | DE | 2023/07/0606.07.2023 | D00007 |
| UKCA - isoXX1685 | Conformiteitsverklaringen | 122.0 KB | 2023/06/1212.06.2023 | ||
| Erneuerbare Energien: Photovoltaik | Branchebrochures | 2.0 MB | DE | 2023/06/1616.06.2023 | |
| isoXX1685 | CE Conformiteitsverklaringen | 89.1 KB | 2023/06/1212.06.2023 | ||
| Renewable energies: Photovoltaics | Branchebrochures | 2.0 MB | EN | 2023/06/1616.06.2023 | |
| CAN communication for isoPV1685 | Handboeken | 367.2 KB | EN | 2023/04/0505.04.2023 | D00007 |
| isoPV1685RTU/isoPV1685P | Handboeken | 2.5 MB | DE | 2023/04/0505.04.2023 | D00007 |
| isoPV1685RTU/isoPV1685P | Handboeken | 2.4 MB | EN | 2023/04/0505.04.2023 | D00007 |
| isoPV1685/isoPV1685PFR Appendix A | Handboeken | 494.6 KB | EN | 2019/05/1313.05.2019 | D00007 |
| isoPV1685RTU/isoPV1685P | Gegevensbladen | 627.9 KB | DE | 2023/04/0505.04.2023 | D00007 |
| isoPV1685RTU/isoPV1685P | Gegevensbladen | 645.5 KB | EN | 2023/04/0505.04.2023 | D00007 |
| isoPV1685RTU/isoPV1685P | Gegevensbladen | 520.2 KB | ES | 2023/04/0505.04.2023 | D00007 |
| isoPV1685RTU/isoPV1685P | Beknopte handleidingen | 1.0 MB | DE | 2023/04/0505.04.2023 | D00007 |
| isoPV1685RTU/isoPV1685P | Beknopte handleidingen | 1.0 MB | EN | 2023/04/0505.04.2023 | D00007 |
