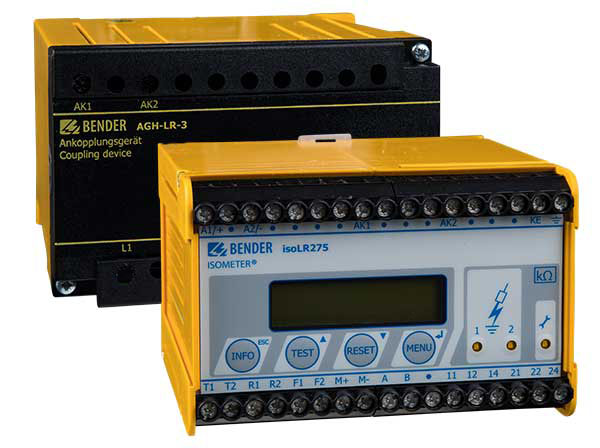

ISOMETER® isoLR275 met AGH-LR
- Isolatiebewakingsapparaat voor AC- en DC-IT-systemen
- Applicatie hoofdcircuits met laagohmig isolatieniveau
- Afzonderlijk instelbare drempelwaarden 200 Ω...100 kΩ
- Hoofdrelais voor gebruik van meerdere ISOMETERs® in gekoppelde IT-systemen
- Historiegeheugen met real-time klok voor opslag van alarmmelding met datum/tijd
De ISOMETER® van type isoLR275 bewaakt in combinatie met het koppelingsapparaat AGH-LR de isolatieweerstand van IT-systemen. Dit product is universeel inzetbaar in 3(N) AC-, AC/DC- en DC-systemen. In AC-systemen kunnen ook omvangrijke installatieonderdelen met gelijkstroomvoeding aanwezig zijn (bijv. statische omvormers, omvormers, thyristorgestuurde gelijkstroomaandrijvingen). De aanpassing aan de bestaande netontladingscapaciteit verloopt automatisch.
Om het nominale spanningsbereik aan te passen moet altijd het meegeleverde koppelingsapparaat AGH-LR worden gebruikt.
isoLR275 kan samen met andere busapparaten op de BMS-bus worden bediend.
- Isolatiebewakingsapparaat voor AC- en DC-IT-systemen
- Applicatie hoofdcircuits met laagohmig isolatieniveau
- Afzonderlijk instelbare drempelwaarden 200 Ω...100 kΩ
- Hoofdrelais voor gebruik van meerdere ISOMETERs® in gekoppelde IT-systemen
- Historiegeheugen met real-time klok voor opslag van alarmmelding met datum/tijd
De ISOMETER® van type isoLR275 bewaakt in combinatie met het koppelingsapparaat AGH-LR de isolatieweerstand van IT-systemen. Dit product is universeel inzetbaar in 3(N) AC-, AC/DC- en DC-systemen. In AC-systemen kunnen ook omvangrijke installatieonderdelen met gelijkstroomvoeding aanwezig zijn (bijv. statische omvormers, omvormers, thyristorgestuurde gelijkstroomaandrijvingen). De aanpassing aan de bestaande netontladingscapaciteit verloopt automatisch.
Om het nominale spanningsbereik aan te passen moet altijd het meegeleverde koppelingsapparaat AGH-LR worden gebruikt.
isoLR275 kan samen met andere busapparaten op de BMS-bus worden bediend.
Kenmerken
isoLR275
- ISOMETER® for IT AC systems with galvanically connected rectifiers or converters and for IT DC systems (IT = unearthed systems)
- Particularly suited for monitoring electrical installations with a low level of resistance
- isoLR275 is always operated in conjunction with AGH-LR
- Automatic adaptation to the existing system leakage capacitance
- AMPPlus measurement method (European Patent: EP 0 654 673 B1)
- Choice of measurement methods to meet different requirements
- Two separately adjustable response ranges of 0.2 kΩ…100 kΩ each (Alarm 1, Alarm 2)
- Two-line LC display
- Automatic device self test
- Memory with real-time clock to store alarm messages with date and time stamp
- BMS interface (Bender Measuring Device Interface) for communication with other Bender devices (RS-485 galvanically isolated)
- Internal disconnection of the ISOMETER® from the IT system to be monitored (via control signal; terminals F1/F2), e.g. if several ISOMETER®s are interconnected
- Current output 0(4…20 mA (electrically isolated) in relation to the insulation value measured in the system
AGH-LR
- Coupling device required for ISOMETER® isoLR275
- Nominal voltage range AC 0…793 V and DC 0…1100 V
- DIN rail mounting
Toepassingen
- AC, DC or AC/DC main circuits
- IT systems with directly connected inverters
- IT systems with high system leakage capacitances of up to 500 μF
- IT systems with high but slow voltage fluctuations
- Systems including switched-mode power supplies
- Coupled IT systems
ISOMETER® isoLR275 met AGH-LR Variant(en)
| Type | Nominal system voltage Un | Supply voltage US | Art. No. |
|---|---|---|---|
| isoLR275-327 + AGH-LR-3 consisting of: isoLR275-327 AGH-LR | 3(N) AC 0…793 V / DC 0…1100 V | AC 19,2…55 V / DC 19,2…72 V | B91065702W B91065700W B98039022W |
| isoLR275-335 + AGH-LR consisting of: isoLR275-335 AGH-LR-3 | 3(N)AC 0…793 V / DC 0…1100 V | AC 88…264 V / DC 77…286 V | B91065703W B91065701W B98039022W |
