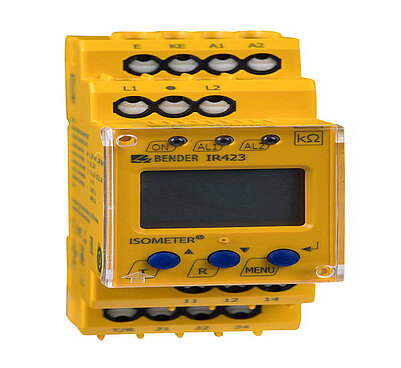

ISOMETER® IR423
- Isolatiebewakingsapparaat voor mobiele stroomgeneratoren
- Veiligheidsscheiding met isolatiebewaking en uitschakeling
- Volgens DIN VDE 0100-551 en DIN EN 61557-8
- Twee afzonderlijk instelbare drempelwaarden
- Multifunctioneel LCD-scherm
De ISOMETER® IR423 bewaakt de isolatieweerstand RF van een ongeaard AC-systeem van 0...300 V naar aarde, dat wordt gevoed door een mobiele stroomgenerator volgens DIN VDE 0100-551 (VDE 0100-551). De IR423 is geschikt voor AC-systemen met bedrijfsfrequenties >= 30 Hz en opgenomen DC-componenten. De toegestane netontladingscapaciteit Cemax bedraagt 5 ?F.
- Isolatiebewakingsapparaat voor mobiele stroomgeneratoren
- Veiligheidsscheiding met isolatiebewaking en uitschakeling
- Volgens DIN VDE 0100-551 en DIN EN 61557-8
- Twee afzonderlijk instelbare drempelwaarden
- Multifunctioneel LCD-scherm
De ISOMETER® IR423 bewaakt de isolatieweerstand RF van een ongeaard AC-systeem van 0...300 V naar aarde, dat wordt gevoed door een mobiele stroomgenerator volgens DIN VDE 0100-551 (VDE 0100-551). De IR423 is geschikt voor AC-systemen met bedrijfsfrequenties >= 30 Hz en opgenomen DC-componenten. De toegestane netontladingscapaciteit Cemax bedraagt 5 ?F.
Kenmerken
- Insulation monitoring for mobile generators AC 0…300 V
- Protection by electrical separation with insulation monitoring and disconnection
- Version “W” for protection against high mechanical stress
- Two separately adjustable response values
- Connection monitoring system/earth
- Power On LED, alarm LEDs: Alarm 1, Alarm 2
- Internal/external test/reset button
- Two separate alarm relays (one changeover contact each)
- N/O or N/C operation, selectable
- Fault memory behaviour, selectable
- Self monitoring with automatic alarm
- Multi-functional LC display
- Adjustable response delay
- Two-module enclosure (36 mm)
- Push-wire terminal (two terminals per connection)
Toepassingen
- IEC 60364-7-717, DIN VDE 0100-717 (2005) Electrical installations in mobile or transportable units
- DIN VDE 0100-551 (VDE 0100-551), IEC 60364-5-551 Low-voltage generating sets (mobile generators)
- GW 308 “Mobile Stromerzeuger für Rohrleitungsbaustellen 8/00” (Mobile auxiliary power generators on pipeline site”) (DVGW)
- BGI 867 (German Berufsgenossenschaft Information) Auswahl und Betrieb von Ersatzstromerzeugern auf Bau- und Montagestellen (Selecting and operating standby generators on construction and installation sites)
ISOMETER® IR423 Variant(en)
| Type | Nominal system voltage* Un | Supply voltage* US | Art. No.** |
|---|---|---|---|
| IR423D4-1 | AC 0…300 V, 30…460 Hz | AC 16…72 V, 30…460 Hz / DC 9,6…94 V | B71016304 B91016304 |
| IR423D4-2 | AC 0…300 V, 30…460 Hz | AC/DC 70…300 V, 30…460 Hz | B71016305 B91016305 |
| IR423-D4W-1 | AC 0…300 V, 30…460 Hz | DC 9,6…94 V / AC 16…72 V, 30…460 Hz | B71016304W B91016304W |
| IR423-D4W-2 | AC 0…300 V, 30…460 Hz | AC/DC 70…300 V, 30…460 Hz | B71016305W B91016305W |
* absolute values
**(B7… = push-wire terminal / B9… = screw-type terminal)
Optionele accessoires voor ISOMETER® IR423
| Type | Art. No. |
|---|---|
| Mounting clip for screw mounting (one piece per device) | B98060008 |
| Mounting frame XM420 | B990994 |
Downloads voor ISOMETER® IR423
| Naam | Type | Maat | Taal | Tijdstempel | D-/B-Nummer |
|---|---|---|---|---|---|
| UKCA - IR42x | Conformiteitsverklaringen | 140.6 KB | 2022/12/2020.12.2022 | ||
| RoHS/REACH Report - B71016304 | RoHS/REACH rapport | 252.5 KB | 2024/09/0606.09.2024 | ||
| IR42x | CE Conformiteitsverklaringen | 94.2 KB | 2022/08/1212.08.2022 | ||
| IR423 | Handboeken | 2.1 MB | DE | 2024/08/0909.08.2024 | D00038 |
| IR423 | Handboeken | 2.1 MB | EN | 2024/08/0909.08.2024 | D00038 |
| IR423 | Handboeken | 1.1 MB | ES | 2019/05/1313.05.2019 | D00038 |
| IR423 | Gegevensbladen | 582.6 KB | DE | 2024/07/3030.07.2024 | D00038 |
| IR423 | Gegevensbladen | 577.1 KB | EN | 2024/07/3030.07.2024 | D00038 |
| IR423 | Gegevensbladen | 569.8 KB | ES | 2024/07/3030.07.2024 | D00038 |
| IR423 | Gegevensbladen | 538.6 KB | ZH | 2019/05/1313.05.2019 | D00038 |
| Elektrische veiligheid bij aggregaten en omvormers conform de NEN1010 | Applicatiebrochures | 3.6 MB | NL | 2019/05/1313.05.2019 | |
| Elektrische veiligheid bij voertuigen conform NEN1010 | Applicatiebrochures | 287.9 KB | NL | 2019/05/1313.05.2019 | |
| Geänderte Relaisvarianten von vergoldeten Kontakten auf versilberte Kontakte | Technische informatie | 166.3 KB | DE | 2022/06/2727.06.2022 | |
| Changed variants of relays from goldplated to silver-plated contacts | Technische informatie | 166.3 KB | EN | 2022/06/2727.06.2022 |
