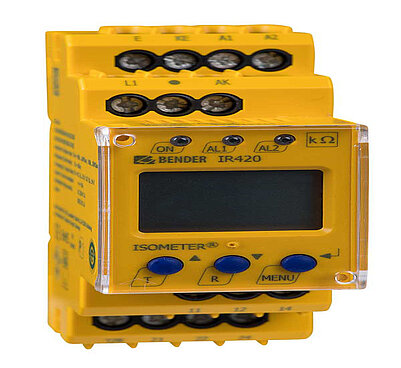

ISOMETER® IR420-D6
- Isolatiebewakingsapparaat voor uitgeschakelde elektrische apparaten
- Applicatie in TN-, TT- of IT-systemen
- Volgens DIN EN 61557-8
- Twee afzonderlijk instelbare drempelwaarden
- Multifunctioneel LCD-scherm
De offline-monitor van de serie IR420-D6 bewaakt de isolatieweerstand van elektrische apparaten in uitgeschakelde toestand. Deze tijdelijk of overwegend uitgeschakelde elektrische apparaten zoals brandbluspompen, schuifaandrijvingen, liftmotoren of noodgeneratoren, worden vanuit TN-, TT- of IT-systemen gevoed.
- Isolatiebewakingsapparaat voor uitgeschakelde elektrische apparaten
- Applicatie in TN-, TT- of IT-systemen
- Volgens DIN EN 61557-8
- Twee afzonderlijk instelbare drempelwaarden
- Multifunctioneel LCD-scherm
De offline-monitor van de serie IR420-D6 bewaakt de isolatieweerstand van elektrische apparaten in uitgeschakelde toestand. Deze tijdelijk of overwegend uitgeschakelde elektrische apparaten zoals brandbluspompen, schuifaandrijvingen, liftmotoren of noodgeneratoren, worden vanuit TN-, TT- of IT-systemen gevoed.
Kenmerken
- Insulation monitoring for de-energised TN, TT and unearthed systems AC, 3(N)AC and DC
- Nominal voltage extendable via coupling device
- Two separately adjustable response values 100 kΩ…10 MΩ
- LEDs: Power On LED, LEDs Alarm 1, Alarm 2 for signalling insulation faults
- Combined test/reset button
- Two separate alarm relays with one changeover contact each
- Fault memory behaviour, selectable
- Push-wire terminal (two terminals per connection)
Toepassingen
- De-energized loads such as automatic fire extinguisher pumps, emergency drives, ship cranes, slide-valve drives in supply lines (gas, water, oil), motor-driven closing systems, diving pumps, drives for anchors, elevators, flue-gas valves and stand-by generators.
ISOMETER® IR420-D6 Variant(en)
| Type | Supply voltage* US | Response value Ran | System leakage capacitance Ce | Art. No.** |
|---|---|---|---|---|
| IR420-D6-1 | DC 9,6…94 V / AC 16…72 V, 42…460 Hz | 100 kΩ…10 MΩ | ≤ 10 µF | B71016415 B91016415 |
| IR420-D6-2 | DC 70…300 V / AC 70…300 V, 42…460 Hz | 100 kΩ…10 MΩ | ≤ 10 µF | B71016407 B91016407 |
* Absolute values
**(B7… = push-wire terminal / B9… = screw-type terminal)
Optionele accessoires voor ISOMETER® IR420-D6
| Type | Nominal system voltage* Un | Art. No. |
|---|---|---|
| AGH520S | AC 0…7200 V, 50…400 Hz | B913033 |
| Mounting clip for screw mounting (1 piece per device) | B98060008 | |
| Mounting frame XM420 | B990994 |
