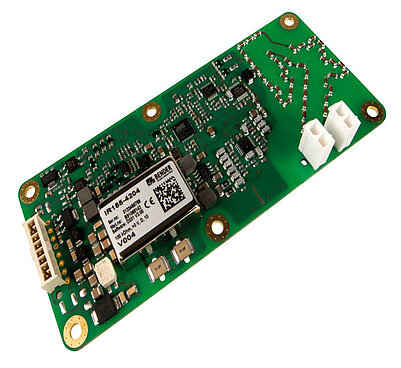

ISOMETER® IR155-4203/IR155-4204
- Isolatiebewakingsapparaat voor ongeaarde DC-aandrijfsystemen (IT-systemen) in elektrische voertuigen
- Continue meting van de isolatieweerstand 0...10 MΩ, drempelwaarde af fabriek voorgeconfigureerd
- AC- en DC-IT-systemen tot 0...1000 V
- Kortsluitingsvrije aandrijvingsuitgangen voor foutdetectie en PWM-gecodeerde Iso-meetwaarde
- Stroomvoorziening geschikt voor 12V- en 24V-systemen
De ISOMETER® IR155-4203/IR155-4204 bewaakt de isolatieweerstand tussen de geïsoleerde actieve HV-leidingen van een elektrisch aandrijfsysteem (Un = DC 0...1000 V) en de meetaarde (voertuigmassa > Kl.31). Door de gepatenteerde meetmethode wordt de isolatieweerstand aan de DC- en AC-spanningszijde van een elektrisch aandrijfsysteem bewaakt. Eventuele isolatiedefecten worden betrouwbaar gemeld, ook bij hoge storingsinvloeden die door motorbesturingsprocessen (versnelling, energierecuperatie, enz.) kunnen worden veroorzaakt.
- Isolatiebewakingsapparaat voor ongeaarde DC-aandrijfsystemen (IT-systemen) in elektrische voertuigen
- Continue meting van de isolatieweerstand 0...10 MΩ, drempelwaarde af fabriek voorgeconfigureerd
- AC- en DC-IT-systemen tot 0...1000 V
- Kortsluitingsvrije aandrijvingsuitgangen voor foutdetectie en PWM-gecodeerde Iso-meetwaarde
- Stroomvoorziening geschikt voor 12V- en 24V-systemen
De ISOMETER® IR155-4203/IR155-4204 bewaakt de isolatieweerstand tussen de geïsoleerde actieve HV-leidingen van een elektrisch aandrijfsysteem (Un = DC 0...1000 V) en de meetaarde (voertuigmassa > Kl.31). Door de gepatenteerde meetmethode wordt de isolatieweerstand aan de DC- en AC-spanningszijde van een elektrisch aandrijfsysteem bewaakt. Eventuele isolatiedefecten worden betrouwbaar gemeld, ook bij hoge storingsinvloeden die door motorbesturingsprocessen (versnelling, energierecuperatie, enz.) kunnen worden veroorzaakt.
Kenmerken
- Suitable for 12 V and 24 V systems
- Automatic device self test
- Continuous measurement of insulation resistance 0…10 MΩ
– Response time < 2 s after power on for first estimated insulation resistance (SST)
– Response time < 20 s for measured insulation resistance (DCP) - Automatic adaptation to the existing system leakage capacitance (≤1 μF)
- Detection of ground faults and lost ground line
- Isolation monitoring of AC and DC insulation faults for unearthed systems (IT systems) 0…1000 V peak
- Low voltage detection for voltages below 500 V (value configurable EOL Bender)
- Short protected outputs for:
– Fault detection (high side output)
– Measurement value (PWM 5 % … 95 %) & status (f = 10…50 Hz) at high or inverted low side driver (MHS/MLS output) - Conformal coating (SL1301ECO-FLZ)
Toepassingen
- Monitoring for unearthed DC drive systems (IT systems) in electric vehicles
ISOMETER® IR155-4203/IR155-4204 Variant(en)
| Type | Art. No | |
|---|---|---|
| IR155-4203 | Fixed default parameters Ran: 100 kΩ Under voltage detection: 300 V Fave: 10 Measurement output low side | B91068141 |
| IR155-4203 | Parameters can be customised Ran: 100 kΩ…1 MΩ Under voltage detection: 0 V…500 V Fave: 1…10 Measurement output low side | B91068141C |
| IR155-4204 | Fixed default parameters Ran: 100 kΩ Under voltage detection: 0 V (inactive) Fave: 10 Measurement output high side | B91068142 |
| IR155-4204 | Parameters can be customised Ran: 100 kΩ…1 MΩ Under voltage detection: 0 V…500 V Fave: 1…10 Measurement output high side | B91068142C |
Optionele accessoires voor ISOMETER® IR155-4203/IR155-4204
| Type | Art. No. |
|---|---|
| Mounting kit | B91068500 |
| Connecting kit IR155-42xx | B91068502 |
