LINETRAXX® RCMB300 series
De lekstroombewakingsmodules uit de RCMB300-serie zijn bedoeld om DC- en/of AC-foutstroom in geaarde systemen (TN- en TT-systemen) te meten. De modules kunnen daarbij lekstromen tot IΔ = 20 A in een frequentiebereik van DC…100 kHz meten.
Met twee afzonderlijk van elkaar in te stellen aanspreekwaarden kan onderscheid worden gemaakt tussen waarschuwing vooraf en alarm. Als de aanspreekwaarde IΔn2 (alarm) is bereikt, schakelen de uitgangsrelais K1 en K2.
De modules beschikken over een RS-485-interface met Modbus RTU, die kan worden gebruikt om de gemeten waarden en alarmwaarden door te sturen. Via deze interface kunnen verder parameters worden ingesteld.

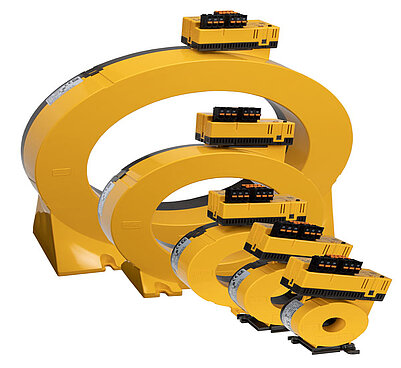

De AC-/DC-gevoelige lekstroombewakingsmodules bestaan elk uit de analyse-elektronica RCMB301 en een meetspoelkern uit de serie CTBC20(P)…210(P). Voor een volwaardige module is hier zowel elektronica als een meetspoelkern voor nodig. Als ze afzonderlijk worden besteld, moeten deze twee componenten voor de inbedrijfstelling in elkaar worden gestoken en worden gekalibreerd.
De meetspoelkernen uit de serie CTBC20P…210P beschikken over een geïntegreerde magnetische afscherming en zijn geschikt voor toepassingen met hoge stroomsterktes en ingangsstroom.
De lekstroombewakingsmodules uit de RCMB300-serie zijn bedoeld om DC- en/of AC-foutstroom in geaarde systemen (TN- en TT-systemen) te meten. De modules kunnen daarbij lekstromen tot IΔ = 20 A in een frequentiebereik van DC…100 kHz meten.
Met twee afzonderlijk van elkaar in te stellen aanspreekwaarden kan onderscheid worden gemaakt tussen waarschuwing vooraf en alarm. Als de aanspreekwaarde IΔn2 (alarm) is bereikt, schakelen de uitgangsrelais K1 en K2.
De modules beschikken over een RS-485-interface met Modbus RTU, die kan worden gebruikt om de gemeten waarden en alarmwaarden door te sturen. Via deze interface kunnen verder parameters worden ingesteld.
De AC-/DC-gevoelige lekstroombewakingsmodules bestaan elk uit de analyse-elektronica RCMB301 en een meetspoelkern uit de serie CTBC20(P)…210(P). Voor een volwaardige module is hier zowel elektronica als een meetspoelkern voor nodig. Als ze afzonderlijk worden besteld, moeten deze twee componenten voor de inbedrijfstelling in elkaar worden gestoken en worden gekalibreerd.
De meetspoelkernen uit de serie CTBC20P…210P beschikken over een geïntegreerde magnetische afscherming en zijn geschikt voor toepassingen met hoge stroomsterktes en ingangsstroom.
Kenmerken
- Continuous residual current monitoring in compliance with DGUV Vorschrift 3 (German Social Accident Insurance Regulation 3)
- Easy DIN rail or screw mounting
- RS-485 interface with Modbus RTU (reading out measured values/setting parameters)
- Integrated switching outputs with two changeover contacts K1 and K2 (galvanically isolated)
- Frequency range DC…100 kHz
- Combined test and reset button
- Multicolour LED indicating operation, exceeded response value, disturbances and status messages
- AC/DC sensitive type B measured value acquisition acc. to IEC 60755
- AC/DC sensitive type B+ measured value acquisition acc. to VDE 0664-400
- The AC and DC components as well as the r.m.s. value of the residual current can be evaluated separately
- Exchangeable electronic enclosure without mechanical separation of the primary conductors
- Extension/retrofitting or modification of functionalities in case of changed monitoring requirements
- Insensitive to load currents due to full magnetic shield (CTBC20P…210P only)
- Connection monitoring of the measuring current transformer with cyclical test current
- Use of the RCMB301 for all CTBC… measuring current transformer sizes
- Supply voltage DC 24 V
Toepassingen
- AC and DC fault currents in earthed systems (TN and TT systems).
LINETRAXX® RCMB300 series Variant(en)
Evaluation electronics
| Type | Supply voltage US | Variant | Art. No. |
|---|---|---|---|
| RCMB301 | DC 24 V (19.2…28.8 V) | Modbus RTU | B74043100 |
Required terminals are included in the scope of delivery.
Measuring current transformers
| Type | Internal diameter | Art. No. |
|---|---|---|
| CTBC20 | 20 mm | B98120001 |
| CTBC20P | 20 mm | B98120002 |
| CTBC35 | 35 mm | B98120003 |
| CTBC35P | 35 mm | B98120004 |
| CTBC60 | 60 mm | B98120005 |
| CTBC60P | 60 mm | B98120006 |
| CTBC120 | 120 mm | B98120007 |
| CTBC120P | 120 mm | B98120020 |
| CTBC210 | 210 mm | B98120008 |
| CTBC210P | 210 mm | B98120021 |
P = full magnetic shield
Optionele accessoires voor LINETRAXX® RCMB300 series
Accessories
| Description | Art. No. |
|---|---|
| Interface converter USB to RS-485 | B95012045 |
| Terminal block for RCMB301 module* | B74043124 |
| Snap-on mounting for CTBC20 and CTBC20P* | B91080111 |
| Snap-on mounting for CTBC35 and CTBC35P* | B91080112 |
* included in scope of delivery
Voltage supply
| Type | max. connected current transformers | Art. No. |
|---|---|---|
| STEP-PS/1 AC/24 DC/0.5 | 4 | B94053110 |
| STEP-PS/1 AC/24 DC/1.75 | 14 | B94053111 |
| STEP-PS/1 AC/24 DC/4.2 | 34 | B94053112 |
Downloads voor LINETRAXX® RCMB300 series
| Type | Naam | Maat | Taal | Tijdstempel | D-/B-Nummer |
|---|---|---|---|---|---|
| CE Conformiteitsverklaringen | CTxx | 83.1 KB | 2023/08/03 06:13:0903.08.2023 06:13:09 | ||
| CE Conformiteitsverklaringen | RCMB30x | 88.1 KB | 2022/11/23 07:29:4223.11.2022 07:29:42 | ||
| Certificaten | TÜV NORD - AGH150x, CTACx, CTBCx, EDS44x, CTUB10x, MRCDB30x und RCMB30x | 437.3 KB | DE | 2023/01/12 14:43:4612.01.2023 14:43:46 | |
| Certificaten | TÜV NORD - AGH150x, CTACx, CTBCx, EDS44x, CTUB10x, MRCDB30x and RCMB30x | 417.2 KB | EN | 2023/01/12 14:43:5312.01.2023 14:43:53 | |
| Conformiteitsverklaringen | UKCA - RCMB30x | 121.3 KB | 2022/12/20 06:00:0220.12.2022 06:00:02 | ||
| Conformiteitsverklaringen | UKCA - CTxx | 121.7 KB | 2023/08/03 06:12:4903.08.2023 06:12:49 | ||
| Gegevensbladen | RCMB300-Serie | 707.5 KB | DE | 2021/03/23 08:01:0123.03.2021 08:01:01 | D00372 |
| Gegevensbladen | RCMB300-series | 659.7 KB | EN | 2021/03/15 12:33:5415.03.2021 12:33:54 | D00372 |
| Handboeken | CTBC-Serie | 1.0 MB | DE | 2021/11/24 10:20:4824.11.2021 10:20:48 | D00336 |
| Handboeken | CTBC series | 1.0 MB | EN | 2021/11/24 10:20:5924.11.2021 10:20:59 | D00336 |
| Beknopte handleidingen | RCMB300-Serie | 339.4 KB | DE | 2019/06/13 08:31:1513.06.2019 08:31:15 | D00372 |
| Beknopte handleidingen | RCMB300-series | 322.3 KB | EN | 2019/06/13 08:31:1413.06.2019 08:31:14 | D00372 |
| Handboeken | RCMB300 Serie | 2.2 MB | DE | 2022/05/25 06:56:4925.05.2022 06:56:49 | D00372 |
| Handboeken | RCMB300-series | 733.7 KB | EN | 2019/06/13 08:30:5813.06.2019 08:30:58 | D00372 |
| Gegevensbladen | RCMB300 série | 706.3 KB | FR | 2021/03/22 14:37:2622.03.2021 14:37:26 | D00372 |
