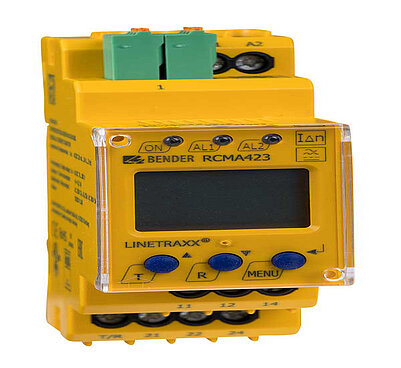

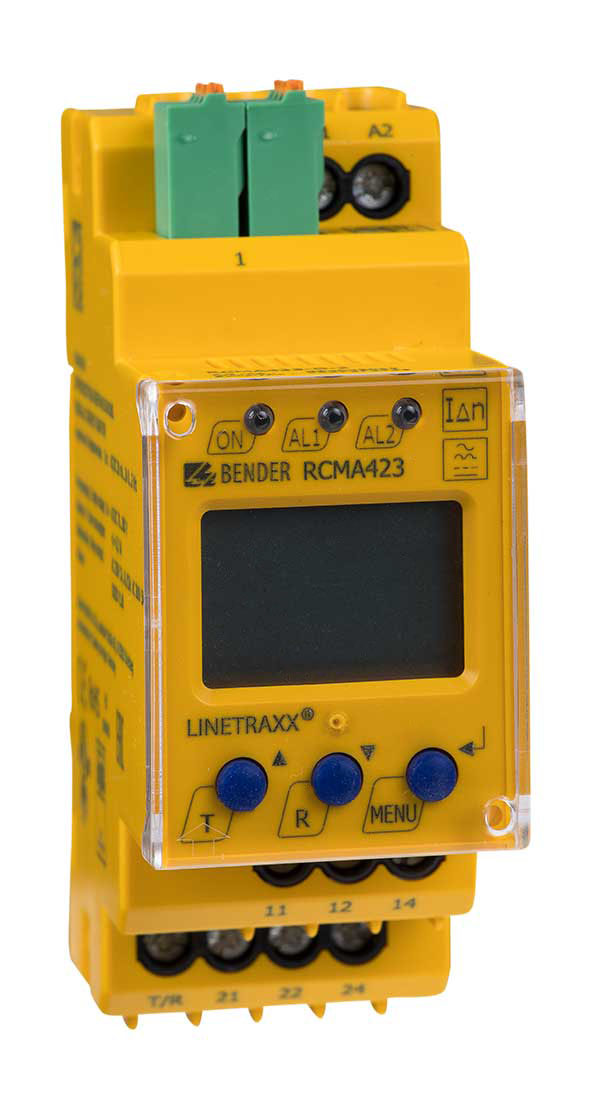

LINETRAXX® RCMA423
- Voor alle stroomtypen gevoelige meetwaarderegistratie type B
- Instelbare drempelwaarden
- Voor persoons-, systeem- en brandbescherming
Het AC/DC gevoelige lekstroombewakingsapparaat RCMA423 wordt gebruikt voor bewaking van geaarde systemen (TN- en TT-systemen) waarin naast AC-lekstromen ook zuivere DC-lekstromen kunnen optreden die hoger zijn dan 6 mA. Dit zijn vooral elektrische apparaten met zesspuls-bruggelijkrichters of een enkelfase gelijkrichter met afvlakking, bijv. omvormers, laders, machines met frequentie geregelde aandrijvingen.
Door het instelbare vooralarm (50...100% van de ingestelde drempelwaarde In2) kan onderscheid worden gemaakt tussen voorwaarschuwing en hoofdalarm. Omdat de meetwaarde wordt geregistreerd via de meetspoel, is het apparaat vrijwel onafhankelijk van de nominale spanning en de stroom van installatie.
- Voor alle stroomtypen gevoelige meetwaarderegistratie type B
- Instelbare drempelwaarden
- Voor persoons-, systeem- en brandbescherming
Het AC/DC gevoelige lekstroombewakingsapparaat RCMA423 wordt gebruikt voor bewaking van geaarde systemen (TN- en TT-systemen) waarin naast AC-lekstromen ook zuivere DC-lekstromen kunnen optreden die hoger zijn dan 6 mA. Dit zijn vooral elektrische apparaten met zesspuls-bruggelijkrichters of een enkelfase gelijkrichter met afvlakking, bijv. omvormers, laders, machines met frequentie geregelde aandrijvingen.
Door het instelbare vooralarm (50...100% van de ingestelde drempelwaarde In2) kan onderscheid worden gemaakt tussen voorwaarschuwing en hoofdalarm. Omdat de meetwaarde wordt geregistreerd via de meetspoel, is het apparaat vrijwel onafhankelijk van de nominale spanning en de stroom van installatie.
Kenmerken
- AC/DC sensitive residual current monitor Type B acc. to IEC 62020 and IEC/TR 60755
- r.m.s. value measurement (AC+DC)
- Two separately adjustable response values 30 mA…3 A
- Frequency range 0…2000 Hz
- Start-up delay, response delay and delay on release
- Digital measured value display via LC display
- Measured value memory for operating value
- CT connection monitoring
- LEDs: Power On, Alarm 1, Alarm 2
- Internal/external test/reset button
- Two separate alarm relays (one changeover contact each)
- N/O or N/C operation and fault memory behaviour selectable
- Continuous self monitoring
- Multi-functional LC display
- Password protection for device settings
- Sealable transparent cover
- Push-wire terminal (two terminals per connection)
- Two-module enclosure (36 mm)
Toepassingen
- AC/DC sensitive residual current monitoring in earthed two, three or four conductor systems (TN and TT systems)
- Monitoring of variable-speed drives, UPS systems, construction site equipment, printing machines, battery systems, laboratory equipment, wood working machines, MF welding systems, furniture industry, medical electrical equipment, etc.
- AC/DC sensitive current monitoring of single conductors de-energised under normal conditions (e.g. N and PE conductors)
LINETRAXX® RCMA423 Variant(en)
| Type | Response range IΔn | Frequency range | Supply voltage US* | Art. No.** |
|---|---|---|---|---|
| RCMA423-D-1 | 30 mA…3 A | 0…2000 Hz | DC 9,6…94 V / AC 16…72 V, 42…460 Hz | B74043023 B94043023 |
| RCMA423-D-2 | 30 mA…3 A | 0…2000 Hz | DC 70…300 V / AC 70…300 V, 42…460 Hz | B74043025 B94043025 |
* Absolute values
**(B7… = push-wire terminal / B9… = screw-type terminal)
Optionele accessoires voor LINETRAXX® RCMA423
Measuring current transformers
| Type | Internal diameter (mm) | Art. No. |
|---|---|---|
| CTUB101-CTBC20 | ø 20 | B78120010 |
| CTUB101-CTBC20P | ø 20 | B78120020 |
| CTUB101-CTBC35 | ø 35 | B78120012 |
| CTUB101-CTBC35P | ø 35 | B78120022 |
| CTUB101-CTBC60 | ø 60 | B78120014 |
| CTUB101-CTBC60P | ø 60 | B78120024 |
| CTUB101-CTBC120 | ø 120 | B78120016 |
| CTUB101-CTBC120P | ø 120 | B78120026 |
| CTUB101-CTBC210 | ø 210 | B78120018 |
| CTUB101-CTBC210P | ø 210 | B78120028 |
Connection cable measuring current transformer – RCMA423-D
| Type | Length/m | Art. No. |
|---|---|---|
| CTX-100 | 1 | B98110080 |
| CTX-250 | 2,5 | B98110081 |
| CTX-500 | 5 | B98110082 |
| CTX-1000 | 10 | B98110083 |
Accessories
| Type | Art. No. |
|---|---|
| Mounting clip for screw mounting (one piece per device) | B98060008 |
| Mounting frame XM420 | B990994 |
Downloads voor LINETRAXX® RCMA423
| Naam | Type | Maat | Taal | Tijdstempel | D-/B-Nummer |
|---|---|---|---|---|---|
| RCMA42x | CE Conformiteitsverklaringen | 88.7 KB | 2022/08/1212.08.2022 | ||
| RCMA423 | Handboeken | 10.5 MB | DE | 2023/12/1414.12.2023 | D00063 |
| RCMA423 | Handboeken | 10.5 MB | EN | 2023/12/1414.12.2023 | D00063 |
| RCMA423 | Gegevensbladen | 362.9 KB | DE | 2020/01/1010.01.2020 | D00063 |
| RCMA423 | Gegevensbladen | 332.7 KB | EN | 2020/01/1010.01.2020 | D00063 |
| RCMA423 | Gegevensbladen | 334.5 KB | ES | 2020/09/0404.09.2020 | D00063 |
| RCMA423 | Gegevensbladen | 530.3 KB | ZH | 2019/05/1313.05.2019 | D00063 |
| XM420-Schnittstellenoptionen | Gegevensbladen | 264.1 KB | DE | 2019/05/1313.05.2019 | |
| XM420 interface options | Gegevensbladen | 223.5 KB | EN | 2019/05/1313.05.2019 | D00051 |
| RCMA423 | Beknopte handleidingen | 510.8 KB | DE | 2023/11/1616.11.2023 | D00063 |
| RCMA423 | Beknopte handleidingen | 510.8 KB | EN | 2023/11/1616.11.2023 | D00063 |
| Changed variants of relays from goldplated to silver-plated contacts | Technische informatie | 166.3 KB | EN | 2022/06/2727.06.2022 | |
| Geänderte Relaisvarianten von vergoldeten Kontakten auf versilberte Kontakte | Technische informatie | 166.3 KB | DE | 2022/06/2727.06.2022 |
