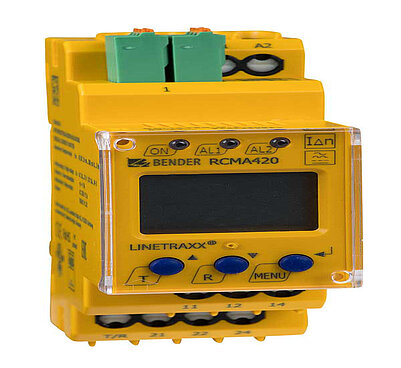

LINETRAXX® RCMA420
Het AC/DC gevoelige lekstroombewakingsapparaat RCMA420 wordt gebruikt voor bewaking van geaarde systemen (TN- en TT-systemen) waarin naast AC-lekstromen ook zuivere DC-lekstromen kunnen optreden die hoger zijn dan 6 mA. Dit zijn vooral elektrische apparaten met zesspuls-bruggelijkrichters of een enkelfase gelijkrichter met afvlakking, bijv. omvormers, laders, machines met frequentie geregelde aandrijvingen.
Door het instelbare vooralarm (50...100% van de ingestelde drempelwaarde In2) kan onderscheid worden gemaakt tussen voorwaarschuwing en hoofdalarm. Omdat de meetwaarde wordt geregistreerd via de meetspoel, is het apparaat vrijwel onafhankelijk van de nominale spanning en de stroom van de installatie.
Het AC/DC gevoelige lekstroombewakingsapparaat RCMA420 wordt gebruikt voor bewaking van geaarde systemen (TN- en TT-systemen) waarin naast AC-lekstromen ook zuivere DC-lekstromen kunnen optreden die hoger zijn dan 6 mA. Dit zijn vooral elektrische apparaten met zesspuls-bruggelijkrichters of een enkelfase gelijkrichter met afvlakking, bijv. omvormers, laders, machines met frequentie geregelde aandrijvingen.
Door het instelbare vooralarm (50...100% van de ingestelde drempelwaarde In2) kan onderscheid worden gemaakt tussen voorwaarschuwing en hoofdalarm. Omdat de meetwaarde wordt geregistreerd via de meetspoel, is het apparaat vrijwel onafhankelijk van de nominale spanning en de stroom van de installatie.
Kenmerken
- AC/DC sensitive residual current monitor Type B acc. to IEC 62020 and IEC/TR 60755
- r.m.s. value measurement (AC+DC)
- Two separately adjustable response values 10…500 mA
- Frequency range 0…2000 Hz
- Start-up delay, response delay and delay on release
- Digital measured value display via LC display
- Measured value memory for operating value
- CT connection monitoring
- LEDs: Power On, Alarm 1, Alarm 2
- Internal/external test/reset button
- Two separate alarm relays (one changeover contact each)
- N/O or N/C operation and fault memory behaviour selectable
- Continuous self monitoring
- Multi-functional LC display
- Password protection for device settings
- Sealable transparent cover
- Two-module enclosure (36 mm)
- RoHS compliant
- Push-wire terminal (two terminals per connection)
Toepassingen
- AC/DC sensitive residual current monitoring in earthed two, three or four conductor systems (TN and TT systems)
- Monitoring of variable-speed drives, UPS systems, construction site equipment, printing machines, battery systems, laboratory equipment, wood working machines, MF welding systems, furniture industry, medical electrical equipment, etc.
- AC/DC sensitive current monitoring of single conductors de-energised under normal conditions (e.g. N and PE conductors)
LINETRAXX® RCMA420 Variant(en)
| Type | Response range IΔn | Frequency range | Supply voltage US* | Art. No.** |
|---|---|---|---|---|
| RCMA420-D-1 | 10…500 mA | 0…2000 Hz | DC 9,6…94 V / AC 16…72 V, 42…460 Hz | B74043001 B94043001 |
| RCMA420-D-2 | 10…500 mA | 0…2000 Hz | DC 70…300 V / AC 70…300 V, 42…460 Hz | B74043002 B94043002 |
* Absolute values
**(B7… = push-wire terminal / B9… = screw-type terminal)
Optionele accessoires voor LINETRAXX® RCMA420
Measuring current transformers
| Type | Internal diameter (mm) | Art. No. |
|---|---|---|
| CTUB101-CTBC20 | ø 20 | B78120010 |
| CTUB101-CTBC20P | ø 20 | B78120020 |
| CTUB101-CTBC35 | ø 35 | B78120012 |
| CTUB101-CTBC35P | ø 35 | B78120022 |
| CTUB101-CTBC60 | ø 60 | B78120014 |
| CTUB101-CTBC60P | ø 60 | B78120024 |
Connection cable measuring current transformer – RCMA420-D
| Type | Length/m | Art. No. |
|---|---|---|
| CTX-100 | 1 | B98110080 |
| CTX-250 | 2,5 | B98110081 |
| CTX-500 | 5 | B98110082 |
| CTX-1000 | 10 | B98110083 |
Accessories
| Type | Art. No. |
|---|---|
| Mounting clip for screw mounting (one piece per device) | B98060008 |
| Mounting frame XM420 | B990994 |
Downloads voor LINETRAXX® RCMA420
| Naam | Type | Maat | Taal | Tijdstempel | D-/B-Nummer |
|---|---|---|---|---|---|
| RoHS/REACH Report - B74043001 | RoHS/REACH rapport | 253.1 KB | 2024/09/0606.09.2024 | ||
| RCMA42x | CE Conformiteitsverklaringen | 88.7 KB | 2022/08/1212.08.2022 | ||
| RCMA420 | Handboeken | 3.2 MB | DE | 2023/12/1414.12.2023 | D00059 |
| RCMA420 | Handboeken | 3.2 MB | EN | 2023/12/1414.12.2023 | D00059 |
| RCMA420 | Handboeken | 735.0 KB | FR | 2019/05/1313.05.2019 | D00059 |
| RCMA420 | Gegevensbladen | 3.0 MB | DE | 2024/07/3131.07.2024 | D00059 |
| RCMA420 | Gegevensbladen | 3.0 MB | EN | 2024/07/3131.07.2024 | D00059 |
| RCMA420 | Gegevensbladen | 328.5 KB | ES | 2020/01/1010.01.2020 | D00059 |
| RCMA420 | Gegevensbladen | 527.2 KB | ZH | 2019/05/1313.05.2019 | D00059 |
| XM420-Schnittstellenoptionen | Gegevensbladen | 264.1 KB | DE | 2019/05/1313.05.2019 | |
| XM420 interface options | Gegevensbladen | 223.5 KB | EN | 2019/05/1313.05.2019 | D00051 |
| Elektrische veiligheid bij statische omvormers conform NEN1010 | Applicatiebrochures | 153.5 KB | NL | 2019/05/1313.05.2019 | |
| Elektrische veiligheid bij voertuigen conform NEN1010 | Applicatiebrochures | 287.9 KB | NL | 2019/05/1313.05.2019 | |
| RCMA420 | Beknopte handleidingen | 511.6 KB | DE | 2023/11/1616.11.2023 | D00059 |
| RCMA420 | Beknopte handleidingen | 511.6 KB | EN | 2023/11/1616.11.2023 | D00059 |
| Changed variants of relays from goldplated to silver-plated contacts | Technische informatie | 166.3 KB | EN | 2022/06/2727.06.2022 | |
| Geänderte Relaisvarianten von vergoldeten Kontakten auf versilberte Kontakte | Technische informatie | 166.3 KB | DE | 2022/06/2727.06.2022 |
