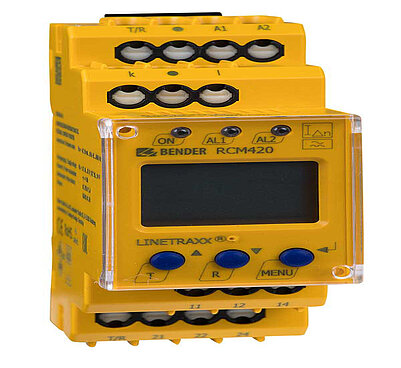

LINETRAXX® RCM420
Het voor wissel- en pulsstroom gevoelige lekstroombewakingsapparaat RCM420-D (type A) wordt ingezet voor fout- of lekstroombewaking in geaarde systemen (TN- en TT-systemen) waarin in geval van een lekstroom bij voorkeur een melding wordt gegeven en niet direct uitschakeling plaats vindt. Bovendien kunnen daarmee afzonderlijke geleiders worden bewaakt, bijv. PE-geleiders, N-PE-bruggen, PE-PAS-bruggen.
Door het vooralarm (50...100% van de ingestelde drempelwaarde In2) kan onderscheid worden gemaakt tussen voorwaarschuwing en hoofdalarm. Omdat de meetwaarde wordt geregistreerd via de meetspoel, is het apparaat vrijwel onafhankelijk van de laststroom en de nominale spanning van de installatie.
Het voor wissel- en pulsstroom gevoelige lekstroombewakingsapparaat RCM420-D (type A) wordt ingezet voor fout- of lekstroombewaking in geaarde systemen (TN- en TT-systemen) waarin in geval van een lekstroom bij voorkeur een melding wordt gegeven en niet direct uitschakeling plaats vindt. Bovendien kunnen daarmee afzonderlijke geleiders worden bewaakt, bijv. PE-geleiders, N-PE-bruggen, PE-PAS-bruggen.
Door het vooralarm (50...100% van de ingestelde drempelwaarde In2) kan onderscheid worden gemaakt tussen voorwaarschuwing en hoofdalarm. Omdat de meetwaarde wordt geregistreerd via de meetspoel, is het apparaat vrijwel onafhankelijk van de laststroom en de nominale spanning van de installatie.
Kenmerken
- AC and pulsed DC sensitive residual current monitor Type A according to IEC 62020
- r.m.s. value measurement (AC)
- Two separately adjustable response values
- Frequency range 42…2000 Hz
- Start-up delay, response delay and delay on release
- Restart function
- Digital measured value display via LC display
- Measured value memory for operating value
- CT connection monitoring
- LEDs: Power On, Alarm 1, Alarm 2
- Internal/external test/reset button
- Two separate alarm relays (one changeover contact each)
- N/O or N/C operation and fault memory behaviour selectable
- Password protection for device setting
- Device self monitoring
- Sealable transparent cover
- Two-module enclosure (36 mm)
- RoHS compliant
- Push-wire terminal (two terminals per connection)
Toepassingen
- Residual current monitoring in earthed two, three or four conductor systems
- Current monitoring of single conductors de-energised under normal conditions
- Socket-outlet circuits for devices which are operated unattended for a long time and which may not fail
- Alarm systems, safety devices
- Air conditioning systems, EDP systems
- Cooling equipment with valuable frozen goods
- Canteen kitchens
- Monitoring of earthed power supplies for stray currents
- Impact on N conductors
- Trace heating systems
LINETRAXX® RCM420 Variant(en)
| Type | Response range IΔn | Frequency range | Supply voltage US* | Art. No. |
|---|---|---|---|---|
| RCM420-D-1 | 10 mA…10 A | 42…2000 Hz | DC 9,6…94 V / AC 16…72 V, 42…460 Hz | B74014001 B94014001 |
| RCM420-D-2 | 10 mA…10 A | 42…2000 Hz | DC 70…300 V / AC 70…300 V, 42…460 Hz | B74014002 B94014002 |
* Absolute values
**(B7… = push-wire terminal / B9… = screw-type terminal)
Optionele accessoires voor LINETRAXX® RCM420
External measuring current transformers
| Type | Inside diameter (mm) | Art. No. |
|---|---|---|
| CTAC20 | ø 20 | B98110005 |
| CTAC35 | ø 35 | B98110007 |
| CTAC60 | ø 60 | B98110017 |
| CTAC120 | ø 120 | B98110019 |
| CTAC210 | ø 210 | B98110020 |
| WR70x175S | 70 x 175 mm | B911738 |
| WR115x305S | 115 x 305 mm | B911739 |
| WR150x350S | 150 x 350 mm | B911740 |
| WR200x500S | 200 x 500 mm | B911763 |
| WR70x175SP | 70 x 175 mm | B911790 |
| WR115x305SP | 115 x 305 mm | B911791 |
| WR150x350SP | 150 x 350 mm | B911792 |
| WR200x500SP | 200 x 500 mm | B911793 |
| WS20x30 | 20 x 30 | B98080601 |
| WS50x80 | 50 x 80 | B98080603 |
| WS80x120 | 80 x 120 | B98080606 |
Accessories
| Type | Art. No. |
|---|---|
| Mounting clip for screw mounting (one piece per device) | B98060008 |
| Mounting frame XM420 | B990994 |
Downloads voor LINETRAXX® RCM420
| Naam | Type | Maat | Taal | Tijdstempel | D-/B-Nummer |
|---|---|---|---|---|---|
| UKCA - RCM42x | Conformiteitsverklaringen | 122.4 KB | 2023/02/1313.02.2023 | ||
| RCM42x | CE Conformiteitsverklaringen | 88.0 KB | 2023/10/1919.10.2023 | ||
| RCM420 | Handboeken | 11.2 MB | DE | 2024/09/0505.09.2024 | D00057 |
| RCM420 | Handboeken | 11.2 MB | EN | 2024/09/0505.09.2024 | D00057 |
| RCM420 | Handboeken | 736.1 KB | ES | 2019/05/1313.05.2019 | D00057 |
| RCM420 | Handboeken | 747.0 KB | FR | 2019/05/1313.05.2019 | D00057 |
| RCM420 | Gegevensbladen | 10.5 MB | DE | 2024/09/0505.09.2024 | D00057 |
| RCM420 | Gegevensbladen | 10.5 MB | EN | 2024/09/0505.09.2024 | D00057 |
| RCM420 | Gegevensbladen | 339.1 KB | ES | 2023/07/3131.07.2023 | D00057 |
| RCM420 | Gegevensbladen | 497.1 KB | ZH | 2019/05/1313.05.2019 | D00057 |
| XM420-Schnittstellenoptionen | Gegevensbladen | 264.1 KB | DE | 2019/05/1313.05.2019 | |
| XM420 interface options | Gegevensbladen | 223.5 KB | EN | 2019/05/1313.05.2019 | D00051 |
| RCM420 | Beknopte handleidingen | 1.0 MB | DE | 2024/09/0505.09.2024 | D00057 |
| RCM420 | Beknopte handleidingen | 1.0 MB | EN | 2024/09/0505.09.2024 | D00057 |
| Changed variants of relays from goldplated to silver-plated contacts | Technische informatie | 166.3 KB | EN | 2022/06/2727.06.2022 | |
| Geänderte Relaisvarianten von vergoldeten Kontakten auf versilberte Kontakte | Technische informatie | 166.3 KB | DE | 2022/06/2727.06.2022 |
