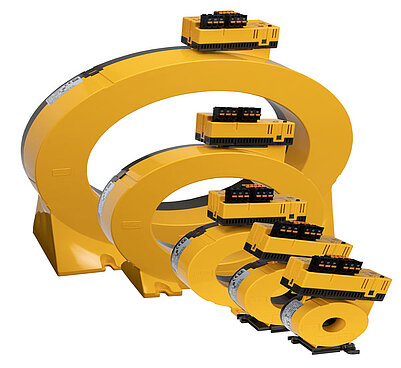

LINETRAXX® MRCDB300 series
De AC-/DC-gevoelige MRCDB300-apparaatserie wordt als extra bescherming (bescherming tegen indirect contact) in geaarde systemen (TN- en TT-systemen) gebruikt waarin DC- en/of AC-foutstromen kunnen optreden. Deel van deze systemen zijn vooral elektrische apparaten met zespuls-bruggelijkrichters of een enkelfasige gelijkrichter met afvlakking, bijvoorbeeld omvormers, laders, machines met frequentiegeregelde aandrijvingen. Als de aanspreekwaarde IΔn2 (alarm) is bereikt, schakelen de uitgangsrelais K1 en K2. Door een MRCDB300-module en een schakelelement met isolerende eigenschappen te gebruiken, voldoet de combinatie van apparaten aan de vereisten voor een beschermend MRCD-apparaat volgens DIN EN 60947-2 bijlage M. De toepassing is specifiek bedoeld voor beschermingsdoeleinden, zoals het beschermen van personen en installaties, maar ook brandveiligheid. Daarbij mag het schakelelement een maximale uitschakeltijd van 20 ms niet overschrijden. De AC-/DC-gevoelige lekstroombewakingsmodules bestaan elk uit de analyse-elektronica MRCDB300 en een meetspoelkern uit de serie CTBC20(P)…210(P). Voor een volwaardige module is hier zowel elektronica als een meetspoelkern voor nodig. Als ze afzonderlijk worden besteld, moeten deze twee componenten voor de inbedrijfstelling in elkaar worden gestoken en worden gekalibreerd. De meetspoelen uit de serie CTBC20P…210P beschikken over een geïntegreerde magnetische afscherming en zijn geschikt voor toepassingen met hoge stroomsterktes en ingangsstroom. |
De AC-/DC-gevoelige MRCDB300-apparaatserie wordt als extra bescherming (bescherming tegen indirect contact) in geaarde systemen (TN- en TT-systemen) gebruikt waarin DC- en/of AC-foutstromen kunnen optreden. Deel van deze systemen zijn vooral elektrische apparaten met zespuls-bruggelijkrichters of een enkelfasige gelijkrichter met afvlakking, bijvoorbeeld omvormers, laders, machines met frequentiegeregelde aandrijvingen. Als de aanspreekwaarde IΔn2 (alarm) is bereikt, schakelen de uitgangsrelais K1 en K2. Door een MRCDB300-module en een schakelelement met isolerende eigenschappen te gebruiken, voldoet de combinatie van apparaten aan de vereisten voor een beschermend MRCD-apparaat volgens DIN EN 60947-2 bijlage M. De toepassing is specifiek bedoeld voor beschermingsdoeleinden, zoals het beschermen van personen en installaties, maar ook brandveiligheid. Daarbij mag het schakelelement een maximale uitschakeltijd van 20 ms niet overschrijden. De AC-/DC-gevoelige lekstroombewakingsmodules bestaan elk uit de analyse-elektronica MRCDB300 en een meetspoelkern uit de serie CTBC20(P)…210(P). Voor een volwaardige module is hier zowel elektronica als een meetspoelkern voor nodig. Als ze afzonderlijk worden besteld, moeten deze twee componenten voor de inbedrijfstelling in elkaar worden gestoken en worden gekalibreerd. De meetspoelen uit de serie CTBC20P…210P beschikken over een geïntegreerde magnetische afscherming en zijn geschikt voor toepassingen met hoge stroomsterktes en ingangsstroom. |
Kenmerken
- Structure of a protective device in accordance with IEC 60947-2 Annex M in combination with a circuit breaker providing isolating properties
- Monitoring of the connected circuit breaker by means of contact feedback
- RS-485 interface with Modbus RTU (reading out measured values/setting parameters)
- Integrated switching outputs with two changeover contacts K1 and K2 (galvanically isolated)
- Fulfils the protection goals protection of persons, fire protection and plant protection (depending on the variant)
- Frequency range DC…100 kHz
- Combined test and reset button
- Multicolour LED indicating operation, exceeded response value, disturbances and status messages
- AC/DC sensitive type B measured value acquisition acc. to IEC 60755
- AC/DC sensitive type B+ measured value acquisition acc. to VDE 0664-400
- Exchangeable electronic enclosure without mechanical separation of the primary conductors
- Extension/retrofitting or modification of functionalities in case of changed monitoring requirements
- Insensitive to load currents due to full magnetic shield (CTBC20P…210P only)
- Connection monitoring of the measuring current transformer with cyclical test current
- Use of all MRCDB300 for all CTBC… measuring current transformer sizes
- Supply voltage DC 24 V
Toepassingen
- for MRCD applications
LINETRAXX® MRCDB300 series Variant(en)
Composition of an MRCD modue:
Electronic module + Measuring current transformers = MRCD modul
Electronic module
| Type | Supply voltage US | Variant | Art. No. |
|---|---|---|---|
| MRCDB301 | DC 24 V (19.2…28,8 V) | Protection of persons | B74043120 |
| MRCDB302 | DC 24 V (19.2…28,8 V) | Fire protection | B74043121 |
| MRCDB303 | DC 24 V (19.2…28,8 V) | Protection of persons, fire protection and plant protection (freely configurable) | B74043122 |
| MRCDB305 | DC 24 V (19,2…28,8 V) | Protection of persons for applications with pulsed, very high peak load currents (> 1 kA for < 1 s), e.g. welding applications | B74043125 |
Required terminals are included in the scope of delivery.
Measuring current transformers
| Type | Internal diameter | Art. No. |
|---|---|---|
| CTBC20 | 20 mm | B98120001 |
| CTBC20P | 20 mm | B98120002 |
| CTBC35 | 35 mm | B98120003 |
| CTBC35P | 35 mm | B98120004 |
| CTBC60 | 60 mm | B98120005 |
| CTBC60P | 60 mm | B98120006 |
| CTBC120 | 120 mm | B98120007 |
| CTBC120P | 120 mm | B98120020 |
| CTBC210 | 210 mm | B98120008 |
| CTBC210P | 210 mm | B98120021 |
P = full magnetic shield
Optionele accessoires voor LINETRAXX® MRCDB300 series
Accessories
| Description | Art. No. |
|---|---|
| Interface converter USB to RS-485 | B95012045 |
| Terminal block for MRCD module* | B74043124 |
| Snap-on mounting for CTBC20 and CTBC20P* | B91080111 |
| Snap-on mounting for CTBC35 and CTBC35P* | B91080112 |
* Included in scope of delivery
Voltage supply
| Typ | max. connected current transformers | Art. No. |
|---|---|---|
| STEP-PS/1 AC/24 DC/1.75 | 14 | B94053111 |
| STEP-PS/1 AC/24 DC/4.2 | 34 | B94053112 |
