ICC1324 Charge controller
- Gepatenteerde 6-mA-DC-foutstroomdetectie
- Dynamisch laadbeheer (DLM)
- Geïntegreerde veiligheidsfuncties
- Regelmatige software-updates
- PLC volgens ISO 15118
- Wifi, ethernet en 4G-modem aan boord
De ICC1324 is een laadcontroller van de 4e generatie. Door zijn uitvoering met printplaat kan de controller nog makkelijker en flexibeler in laadstations of wallboxen worden ingebouwd. Met zijn geïntegreerde netadapter en het nieuwste hardwaredesign zijn nog meer functies in de kleinste ruimte samengebracht.
De ICC1324 is bedoeld voor gebruik in openbare, half openbare en niet openbare of alleen privé toegankelijke laadstations of wallboxen. Naast bekende veiligheidsfuncties zoals 6-mA-DC-foutstroomdetectie, lasinspectie, bewaking van de PE-geleider en een laadstekker-noodontgrendeling behoren ook Power Line Communication (PLC) volgens ISO 15118 voor de implementatie van Plug & Charge en dynamisch laadbeheer (DLM) tot de belangrijke functies. Daarmee kunnen tot 250 elektrische auto's tegelijkertijd worden geladen.
De ICC1324 is met OCPP 1.5 en 1.6 (JSON en SOAP) geschikt voor smart grid. Verder heeft de laadcontroller wifi, een 4G-modus en ethernetaansluitingen en ondersteunt alle belangrijke communicatieprotocollen, zoals EEBUS, SMA SEMP en Modbus TCP.
De charge controller software om alle processen van de laadcontroller aan te sturen, kan worden geüpdatet (Notitie over cyberveiligheid). Daarmee is de ICC1324 toekomstbestendig. Updates (meestal per kwartaal) kunnen makkelijk via USB, ethernet of over-the-air (OTA) worden geïnstalleerd.

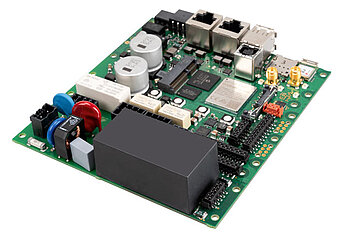

![[Translate to Nederlands:] ICC1324](/fileadmin/_processed_/5/b/csm_ICC1324_WEB_0eb9be769d.jpg "[Translate to Nederlands:] ICC1324")

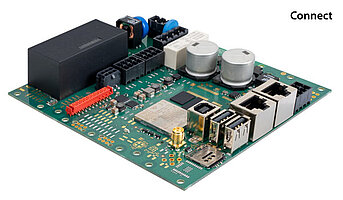

![[Translate to Nederlands:] ICC1324 Connect](/fileadmin/_processed_/8/b/csm_ICC1324_Connect_02_WEB_a763bab5b2.jpg "[Translate to Nederlands:] ICC1324 Connect")

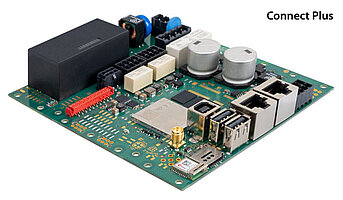

![[Translate to Nederlands:] ICC1324 Connect Plus](/fileadmin/_processed_/2/3/csm_ICC1324_Connect-Plus_02_WEB_31a0f48960.jpg "[Translate to Nederlands:] ICC1324 Connect Plus")

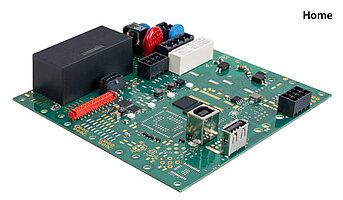

![[Translate to Nederlands:] ICC1324 Home](/fileadmin/_processed_/5/d/csm_ICC1324_Home_02_WEB_99b1da4c3f.jpg "[Translate to Nederlands:] ICC1324 Home")
![[Translate to Nederlands:] ICC1324 Home Plus](/fileadmin/_processed_/4/d/csm_ICC1324_Home-Plus_02_WEB_787b75a8db.jpg "[Translate to Nederlands:] ICC1324 Home Plus")
![[Translate to Nederlands:] ICC1324](/fileadmin/_processed_/5/b/csm_ICC1324_WEB_08fade4785.jpg "[Translate to Nederlands:] ICC1324")
![[Translate to Nederlands:] ICC1324 Connect](/fileadmin/_processed_/8/b/csm_ICC1324_Connect_02_WEB_35fc0a9454.jpg "[Translate to Nederlands:] ICC1324 Connect")
![[Translate to Nederlands:] ICC1324 Connect Plus](/fileadmin/_processed_/2/3/csm_ICC1324_Connect-Plus_02_WEB_8765a64763.jpg "[Translate to Nederlands:] ICC1324 Connect Plus")
![[Translate to Nederlands:] ICC1324 Home](/fileadmin/_processed_/5/d/csm_ICC1324_Home_02_WEB_cd3df81820.jpg "[Translate to Nederlands:] ICC1324 Home")
![[Translate to Nederlands:] ICC1324 Home Plus](/fileadmin/_processed_/4/d/csm_ICC1324_Home-Plus_02_WEB_e8ffc48be0.jpg "[Translate to Nederlands:] ICC1324 Home Plus")
- Gepatenteerde 6-mA-DC-foutstroomdetectie
- Dynamisch laadbeheer (DLM)
- Geïntegreerde veiligheidsfuncties
- Regelmatige software-updates
- PLC volgens ISO 15118
- Wifi, ethernet en 4G-modem aan boord
De ICC1324 is een laadcontroller van de 4e generatie. Door zijn uitvoering met printplaat kan de controller nog makkelijker en flexibeler in laadstations of wallboxen worden ingebouwd. Met zijn geïntegreerde netadapter en het nieuwste hardwaredesign zijn nog meer functies in de kleinste ruimte samengebracht.
De ICC1324 is bedoeld voor gebruik in openbare, half openbare en niet openbare of alleen privé toegankelijke laadstations of wallboxen. Naast bekende veiligheidsfuncties zoals 6-mA-DC-foutstroomdetectie, lasinspectie, bewaking van de PE-geleider en een laadstekker-noodontgrendeling behoren ook Power Line Communication (PLC) volgens ISO 15118 voor de implementatie van Plug & Charge en dynamisch laadbeheer (DLM) tot de belangrijke functies. Daarmee kunnen tot 250 elektrische auto's tegelijkertijd worden geladen.
De ICC1324 is met OCPP 1.5 en 1.6 (JSON en SOAP) geschikt voor smart grid. Verder heeft de laadcontroller wifi, een 4G-modus en ethernetaansluitingen en ondersteunt alle belangrijke communicatieprotocollen, zoals EEBUS, SMA SEMP en Modbus TCP.
De charge controller software om alle processen van de laadcontroller aan te sturen, kan worden geüpdatet (Notitie over cyberveiligheid). Daarmee is de ICC1324 toekomstbestendig. Updates (meestal per kwartaal) kunnen makkelijk via USB, ethernet of over-the-air (OTA) worden geïnstalleerd.
Kenmerken
- Charge controller according to IEC 61851-1 (charging mode 3).
- Master and slave operation configurable
- For setting up charging stations with two charging points: 1 charge controller as data gateway with 4G modem and 1 charge controller as slave without 4G modem. - Dynamic load management to optimally distribute the available power among all charging points
- charging points and to signal the respective maximum power to the vehicle.
- Patented DC fault monitoring module (external RCD type A required), different cable lengths selectable
- Integrated emergency opener for motor control (locking/unlocking)
- Can be integrated into single-phase or three-phase mains up to 3x 32 A
- OCPP 1.5 and OCPP 1.6 compliant with JSON, SOAP
- Integrated 4G modem
- 3 USB interfaces:
- 1 CONFIG interface (type-B) for local configuration and installation of software updates
- 2 USB host interfaces (type-A) - Control Pilot and Proximity Pilot communication (according to IEC 61851-1)
- Additional control of SCHUKO sockets
- Meter interface: Modbus TCP and RTU
- External Modbus interface for remote control via energy management systems
- Additional inputs and outputs for extended control of the charge controller
- Internal temperature sensor for reducing the charging current depending on the
- ambient temperature
- ISO 15118 Powerline Communication (PLC) for Plug & Charge, Autocharge and consumer management systems
- Integrated WiFi module and two Ethernet interfaces
- Supply voltage AC 230 V
- Integrated DC 15 V power supply for customer-specific applications
Toepassingen
- AC charging stations for electric vehicles, wallboxes
ICC1324 Charge controller Variant(en)
| Type | 4G-Modem | Interface | WiFi | PLC* | Insulated input | 12 V relay output | Art. no. |
|---|---|---|---|---|---|---|---|
| ICC1324-Connect Plus | ✓ (Cat 1) | USB, Modbus meter, Ethernet, RFID | ✓ | ✓ | 2x | 2x | B94060080 |
| ICC1324-Connect | ✓ (Cat M1/NB1) | USB, Modbus meter, Ethernet, RFID | -- | ✓ | 1x | -- | B94060079 |
| ICC1324-Connect SP | -- | USB, Modbus meter, Ethernet, RFID | ✓ | ✓ | 1x | 1x | B94060074 |
| ICC1324-Home Plus | -- | USB, Modbus meter, Ethernet, RFID | ✓ | ✓ | 1x | -- | B94060078 |
| ICC1324-Home | -- | USB | -- | -- | 1x | -- | B94060077 |
* Powerline Communication according to ISO/ IEC15118
Optionele accessoires voor ICC1324 Charge controller
| Type | Art. No. |
|---|---|
| Measuring current transformer CTBC17 (PCB variant)1, 2 | B98080070 |
| Connection cable CTBC17-Cable1470 incl. clip housing (cable length 1470 mm) | B98080542 |
| Connection cable CTBC17-Cable600 incl. clip housing (cable length 600 mm) | B98080543 |
| Connection cable CTBC17-Cable325 incl. clip housing (cable length 325 mm) | B98080541 |
| Connection cable CTBC17-Cable180 incl. clip housing (cable length 180 mm) | B98080540 |
| HMI140 Interface module | B94060152 |
| HMI150 Interface module | B94060150 |
1 internal diameter: 17 mm
2 The PCB variant can be combined with different length of connection cables.
Plug kit
| Type | Content/Quantity | Art. No. |
|---|---|---|
| Plug kit (can be ordered separately) | 2-pole (1 x), 4-pole (1 x), 8-pole (2 x) | B94060125 |
| Plug kit bulk pack, Connect Plus, Connect, Home Plus | 2-pole (50 x), 4-pole (50 x), 8-pole (150 x) | B94060124 |
| Plug kit bulk pack Home | 2-pole (50 x), 8-pole (100 x) | B94060123 |
