CTBC17

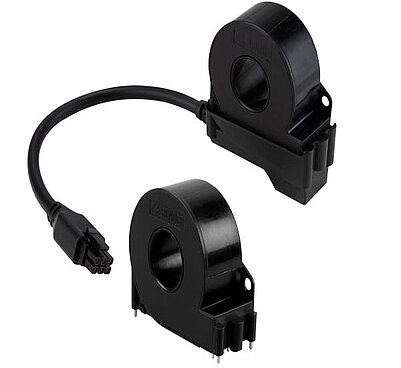

Er worden twee varianten aangeboden: één voor verticale montage van printplaten en één voor de kabelaansluiting. De kabelvariant is via een zesaderige kabel verbonden met de analyse-apparaten (bijv. CC613, RCMB4xx). Voor de printplaatvariant staan de analyse-apparaten RCMB104 en RDC104 ter beschikking.
De meetspoelen kunnen in alle geaarde en ongeaarde DC-, AC- en 3(N)AC-systemen worden gebruikt.
De meetspoelen beschikken over een geïntegreerde magnetischveldafscherming om verstoringen door externe magnetische velden te voorkomen.
De meetspoel CTBC17 wordt vooral gekenmerkt door de volgende functies voor flexibel gebruik in de AC-laadinfrastructuur:
- Geschikt voor AC-/DC-lekstroommeting en -bewaking in laadmodus 2 en 3 (AC-laden)
- Betrouwbaar detecteren van AC- en DC-foutstromen, daarmee te gebruiken voor de lekstroomdetectie volgens IEC 62955 en IEC 62752
- Robuust en compact design
- Binnendiameter 17 mm voor printplaten met een grotere doorsnede

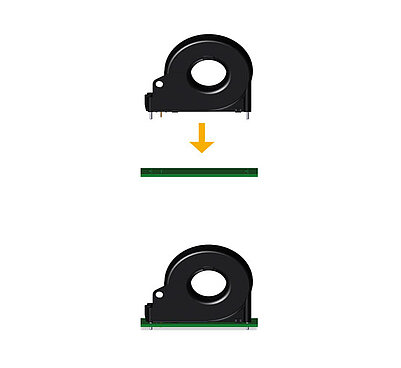

- Voordelige PCB-variant voor montage van printplaten (te solderen of vast te schroeven)

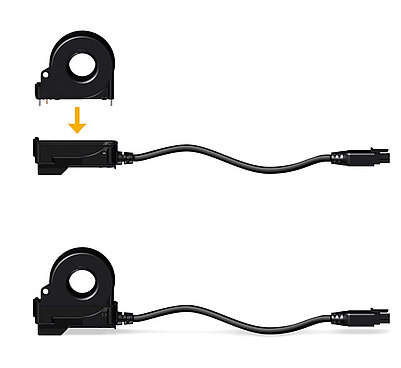

- Variant met drie verschillende kabellengtes
Meer over de voordelen en veelzijdige gebruiksmogelijkheden van de CTBC17 vindt u hier.
Te gebruiken met de volgende producten
![[Translate to Nederlands:] CTCB17 Montage-Kabel](/fileadmin/_processed_/a/e/csm_CTBC17_Montage-Kabel_7575ddcc2a.jpg "[Translate to Nederlands:] CTCB17 Montage-Kabel")
![[Translate to Nederlands:] CTBC17 Montage-Platine](/fileadmin/_processed_/8/2/csm_CTBC17_Montage-Platine_0fdc3ce24a.jpg "[Translate to Nederlands:] CTBC17 Montage-Platine")
![[Translate to Nederlands:] CTCB17 Montage-Kabel](/fileadmin/_processed_/a/e/csm_CTBC17_Montage-Kabel_a9dbf32cf3.jpg "[Translate to Nederlands:] CTCB17 Montage-Kabel")
![[Translate to Nederlands:] CTBC17 Montage-Platine](/fileadmin/_processed_/8/2/csm_CTBC17_Montage-Platine_8eed0c24fb.jpg "[Translate to Nederlands:] CTBC17 Montage-Platine")
Er worden twee varianten aangeboden: één voor verticale montage van printplaten en één voor de kabelaansluiting. De kabelvariant is via een zesaderige kabel verbonden met de analyse-apparaten (bijv. CC613, RCMB4xx). Voor de printplaatvariant staan de analyse-apparaten RCMB104 en RDC104 ter beschikking.
De meetspoelen kunnen in alle geaarde en ongeaarde DC-, AC- en 3(N)AC-systemen worden gebruikt.
De meetspoelen beschikken over een geïntegreerde magnetischveldafscherming om verstoringen door externe magnetische velden te voorkomen.
De meetspoel CTBC17 wordt vooral gekenmerkt door de volgende functies voor flexibel gebruik in de AC-laadinfrastructuur:
- Geschikt voor AC-/DC-lekstroommeting en -bewaking in laadmodus 2 en 3 (AC-laden)
- Betrouwbaar detecteren van AC- en DC-foutstromen, daarmee te gebruiken voor de lekstroomdetectie volgens IEC 62955 en IEC 62752
- Robuust en compact design
- Binnendiameter 17 mm voor printplaten met een grotere doorsnede
- Voordelige PCB-variant voor montage van printplaten (te solderen of vast te schroeven)
- Variant met drie verschillende kabellengtes
Meer over de voordelen en veelzijdige gebruiksmogelijkheden van de CTBC17 vindt u hier.
Te gebruiken met de volgende producten
Kenmerken
- Suitable for AC/DC sensitive residual current measurement acc. to IEC 62752 and IEC 60755
- Suitable for DC residual current monitoring to protect RCDs type A in combination with the listed evaluators
- Shielding to prevent interferences caused by high load currents and external magnetic fields
- PCB mounting
- Connection cable adapter for direct mounting
- Can be used in applications according to
– IEC 62020
– IEC 62752
– IEC 61851-1
– IEC 62955
– UL2231
CTBC17 Variant(en)
| Sensor | Variant | Art. No. |
|---|---|---|
| CTBC17P-03 | PCB mounting | B98080070 |
| CTBC17P-03-K0325 | Cable variant (length 325 mm) | B98080071 |
| CTBC17P-04 | PCB mounting | B98080074 |
| Type | Cable incl. clip enclosure cable length (mm) | Art. No. |
|---|---|---|
| CTBC17 cable1470 | 1470 ±30 | B98080542 |
| CTBC17 cable600 | 600 ±25 | B98080543 |
| CTBC17 cable325 | 325 ±25 | B98080541 |
| CTBC17 cable180 | 180 ±25 | B98080540 |
