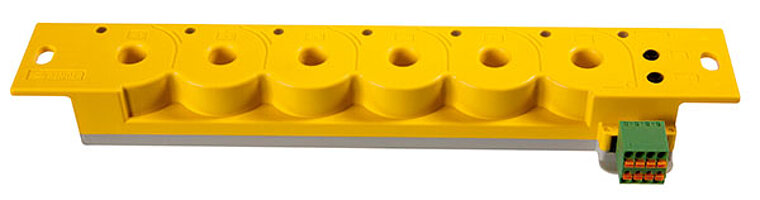

ISOSCAN® EDS150
- Geautomatiseerde isolatiefout lokalisatie tijdens het in bedrijf zijn van de installatie
- Applicatie hoofdstroomcircuits
- 6 meetkanalen
- Geïntegreerde meetspoelen
- Universeel systeemconcept
Het aardfoutzoeksysteem voor lokalisatie van isolatiefouten EDS150 wordt in combinatie met de ISOMETER® gebruikt voor het lokaliseren van isolatiefouten in ongeaarde netstelsels (IT-systemen). Daartoe registreren ze met geïntegreerde meetspoelen de testpulssignalen die door de ISOMETER® worden gegenereerd. In een EDS150 zijn zes meetspoelen geïntegreerd waardoor alle stroomvoerende geleiders van een afgaande groep geleid kunnen worden. De reactietijd voor een alarmmelding inclusief melding aan een bijbehorende weergave-eenheid (bijv. MK2430) bedraagt max. 8 s.
In totaal kunnen tot 88 stuks EDS150 via een RS485-interface (BMS-protocol) worden verbonden en dus maximaal 528 uitgangen worden bewaakt. Activiteiten op de BMS-bus worden met een LED-lampje gemeld.
- Geautomatiseerde isolatiefout lokalisatie tijdens het in bedrijf zijn van de installatie
- Applicatie hoofdstroomcircuits
- 6 meetkanalen
- Geïntegreerde meetspoelen
- Universeel systeemconcept
Het aardfoutzoeksysteem voor lokalisatie van isolatiefouten EDS150 wordt in combinatie met de ISOMETER® gebruikt voor het lokaliseren van isolatiefouten in ongeaarde netstelsels (IT-systemen). Daartoe registreren ze met geïntegreerde meetspoelen de testpulssignalen die door de ISOMETER® worden gegenereerd. In een EDS150 zijn zes meetspoelen geïntegreerd waardoor alle stroomvoerende geleiders van een afgaande groep geleid kunnen worden. De reactietijd voor een alarmmelding inclusief melding aan een bijbehorende weergave-eenheid (bijv. MK2430) bedraagt max. 8 s.
In totaal kunnen tot 88 stuks EDS150 via een RS485-interface (BMS-protocol) worden verbonden en dus maximaal 528 uitgangen worden bewaakt. Activiteiten op de BMS-bus worden met een LED-lampje gemeld.
Kenmerken
- Insulation fault location in AC, AC/DC and DC IT systems
- 6 measuring channels with measuring current transformer per EDS150
- Up to 528 measuring channels can be combined by the BMS bus in the IT system being monitored: 88 x 6 measuring channels
- Response sensitivity EDS150: 5 mA
- A response time of up to 8 s in the AC system acc. to IEC 61557-9
- RS-485 interface with BMS protocol
- BMS address range 3…90
- Cyclical self test
Toepassingen
- Insulation fault location in AC, AC/DC and DC IT systems
- DC main circuits in industrial plants, power stations and ships
ISOSCAN® EDS150 Variant(en)
| Type | Supply voltage* | Art. No. |
|---|---|---|
| EDS150 | AC 17…24 V, 50…60Hz/DC 14…28 V | B91080103 |
* Absolute values of the voltage range
Optionele accessoires voor ISOSCAN® EDS150
| Type | Supply voltage | Output voltage | Art. No. | Note |
|---|---|---|---|---|
| AN410 | AC 90…264 V, 47…63Hz* DC 120…370 V* | DC 24 V, 420 mA | B924209 | Supplies up to six EDS151 |
| AN450 | AC 230 V, 50…60 Hz | AC 20 V, 500 mA | B924201 | Supplies up to six EDS151 |
| AN450-133 | AC 127 V, 50…60 Hz | AC 20 V, 500 mA | B924203 | Supplies up to six EDS151 |
* Absolute values of the voltage range
