ISOMETER® isoRW425

Isolatiebewakingsapparaat voor AC- en DC-IT-systemen
Applicatie stuurcircuits in spoorvoertuigen volgens EN 50155
Meting van de isolatieimpedantie (Z-modus) voor 50 Hz of 60 Hz
Automatische aanpassing aan de netontladingscapaciteit tot 300 µF
Meting van de netspanning (RMS) met onder-/overspanningsdetectie

De ISOMETER® isoRW425*bewaakt de isolatieweerstand van ongeaarde AC-, AC/DC- en DC-stroomvoorzieningen (IT-systemen) voor spoorwegapplicaties tot AC/DC 440 V. De in AC/DC-systemen aanwezige componenten die met gelijkstroom worden gevoed, zijn niet van invloed op het responsgedrag. Door de afzonderlijke voedingsspanning kan ook het spanningsloze systeem worden bewaakt.

Vragen? Neem contact met ons op!

Isolatiebewakingsapparaat voor AC- en DC-IT-systemen
Applicatie stuurcircuits in spoorvoertuigen volgens EN 50155
Meting van de isolatieimpedantie (Z-modus) voor 50 Hz of 60 Hz
Automatische aanpassing aan de netontladingscapaciteit tot 300 µF
Meting van de netspanning (RMS) met onder-/overspanningsdetectie

De ISOMETER® isoRW425*bewaakt de isolatieweerstand van ongeaarde AC-, AC/DC- en DC-stroomvoorzieningen (IT-systemen) voor spoorwegapplicaties tot AC/DC 440 V. De in AC/DC-systemen aanwezige componenten die met gelijkstroom worden gevoed, zijn niet van invloed op het responsgedrag. Door de afzonderlijke voedingsspanning kan ook het spanningsloze systeem worden bewaakt.

Vragen? Neem contact met ons op!

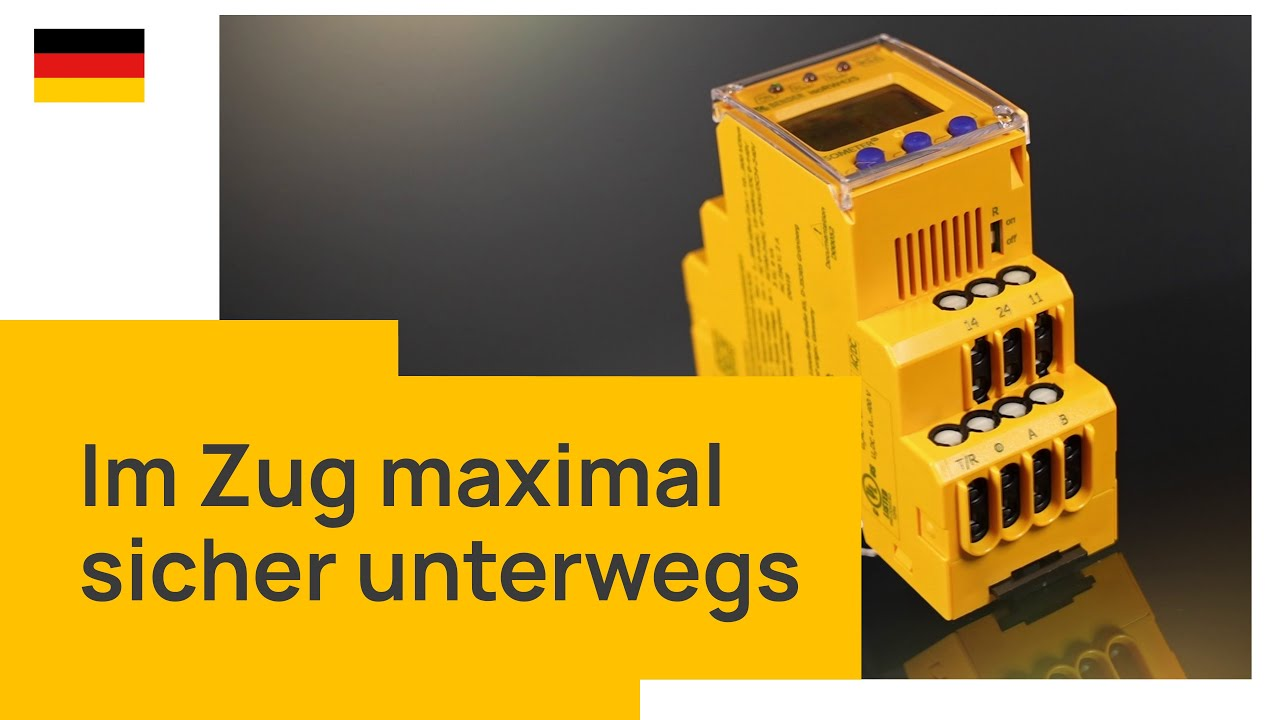

ISOMETER® isoRW425: Die besten Features für eine zuverlässige Isolationsüberwachung

Kenmerken

Monitoring of the insulation resistance (R mode) or the insulation impedance (Z mode) of unearthed 3(N)AC, AC and
DC systems (IT systems) with galvanically connected rectifiers or inverters
Insulation impedance (Z mode) for 50 Hz or 60 Hz
Measurement of the nominal system voltage (RMS) with undervoltage and overvoltage detection
Measurement of DC voltages system to earth (L+/PE and L-/PE)
Automatic adaptation to the system leakage capacitance up to 300 μF in R mode and 1μF in Z mode
Automatic device self test with connection monitoring
Selectable start-up delay, response delay and delay on release
Two separately adjustable response ranges of 1…990 kΩ (Alarm 1, Alarm 2)

Alarm signalling via LEDs (AL1, AL2), a display and alarm relays (K1, K2)
N/C operation or N/O operation selectable
Measured value indication via multifunctional LCD
Fault memory can be activated
RS-485 (galvanically isolated) interface including the following protocols:
– BMS interface (Bender measuring device interface) for data exchange with other Bender components
– Modbus RTU
– isoData (for continuous data output)
Password protection to prevent unauthorised changes of parameters

Toepassingen

AC control circuits in industry, mechanical engineering, power stations, elevators, automation systems and railway systems in accordance with EN 50155
AC control and auxiliary circuits in accordance with DIN EN 60204-1 “Electrical equipment of machines”, IEC 60204-1, EN 60204-1
AC auxiliary circuits in accordance with DIN VDE 0100-725
Smaller AC IT systems such as lighting systems, mobile generators
