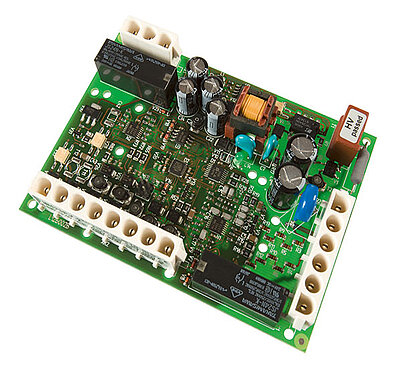

ISOMETER® IR123P
- Isolatiebewakingsapparaat voor mobiele stroomgeneratoren
- Veiligheidsscheiding met isolatiebewaking en uitschakeling
- Volgens DIN VDE 0100-551 en DIN EN 61557-8
- Opto-koppelingsuitgang voor melding van de apparaatstatus
- Galvanisch geïsoleerde PWM-uitgang voor de meetwaarde
De ISOMETER® IR123P bewaakt de isolatieweerstand RF van een ongeaard AC-systeem van 100...300 V naar aarde, dat wordt gevoed door een mobiele stroomgenerator volgens DIN VDE 0100-551. De IR123P is geschikt voor AC-systemen met bedrijfsfrequenties van 22...65 Hz en opgenomen DC-componenten. De toegestane netontladingscapaciteit Cemax bedraagt 5 µF.
- Isolatiebewakingsapparaat voor mobiele stroomgeneratoren
- Veiligheidsscheiding met isolatiebewaking en uitschakeling
- Volgens DIN VDE 0100-551 en DIN EN 61557-8
- Opto-koppelingsuitgang voor melding van de apparaatstatus
- Galvanisch geïsoleerde PWM-uitgang voor de meetwaarde
De ISOMETER® IR123P bewaakt de isolatieweerstand RF van een ongeaard AC-systeem van 100...300 V naar aarde, dat wordt gevoed door een mobiele stroomgenerator volgens DIN VDE 0100-551. De IR123P is geschikt voor AC-systemen met bedrijfsfrequenties van 22...65 Hz en opgenomen DC-componenten. De toegestane netontladingscapaciteit Cemax bedraagt 5 µF.
Kenmerken
- Insulation monitoring for unearthed AC systems (IT systems) 100…300 V
- Automatic adaptation to the existing system leakage capacitance
- Optimised measurement technique for low-frequency control processes
- Electrically isolated PWM output for the kΩ measuring value
- Optocoupler output for signalling the device status
- Automatic device self test
- Certonal coating
- Permanently set response value for the insulation resistance 23/46 kΩ
- Second response range 40/80 kΩ selectable via a jumper
Toepassingen
Monitoring of unearthed AC systems (IT systems) in mobile generators
ISOMETER® IR123P Variant(en)
| Type | Nominal system voltage* Un | Supply voltage* US | Art. No. |
|---|---|---|---|
| IR123P-4-2 | AC 22…460 Hz, 100…300 V | US = Un | B91016308 |
* Absolute values
