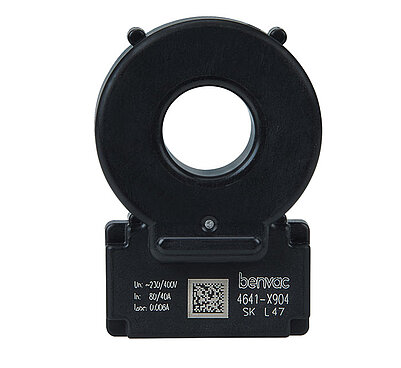

benvac® RDC121

Om aan de nieuwe normen te voldoen, waaronder IEC 62955, zijn voor het laden van elektrische voertuigen DC-gevoelige foutstroomsensoren nodig om gevaarlijke situaties te voorkomen in gevallen waarbij de voertuigbatterij (DC) is aangesloten op de thuisvoeding (AC). Hierbij kunnen AC-/DC-gevoelige foutstroomsensoren worden gebruikt waar stroomcircuits met gelijkstroom en wisselstroom direct zijn aangesloten. Daarom kan er zowel AC- als DC-foutstroom ontstaan.

In particuliere huishoudens zijn standaard aardlekschakelaars van het type A (RCB's) geïnstalleerd, maar deze kunnen DC-stroomfouten niet detecteren, en ook niet uitschakelen. Om een elektrisch voertuig thuis te kunnen laden, is daarom een aardlekschakelaar van het type B nodig om de veiligheid ook bij een DC-stroomfouten te kunnen garanderen. Door de BENVAC DI-sensor in een IC-CPD of een wallbox te gebruiken, kan met de gepatenteerde meetmethode aan de vereisten voor elektrische veiligheid en AC-stroomfoutdetectie worden voldaan en dit voor veel lagere kosten dan bij de vergelijkbare aardlekschakelaar type B.

Een enkele BENVAC DI-sensor bewaakt tegelijkertijd alle stromen in de fasen en neutrale geleiders om AC/DC-stroomfouten te detecteren. Afhankelijk van de toepassing kan de sensor bij een fout zelfstandig het systeem uitschakelen of melden dat de schakeldrempel op een overkoepelende regeleenheid is overschreden. Omdat de te meten foutstromen heel klein zijn, moet er heel nauwkeurig kunnen worden gemeten. Bovendien moet heel snel worden gedetecteerd en het hele systeem vervolgens worden uitgeschakeld om de veiligheid van personen te garanderen. Met een lekstroomsensor kan dit allebei worden gegarandeerd.

Vragen? Neem contact met ons op!

RDC121
RDC121

Om aan de nieuwe normen te voldoen, waaronder IEC 62955, zijn voor het laden van elektrische voertuigen DC-gevoelige foutstroomsensoren nodig om gevaarlijke situaties te voorkomen in gevallen waarbij de voertuigbatterij (DC) is aangesloten op de thuisvoeding (AC). Hierbij kunnen AC-/DC-gevoelige foutstroomsensoren worden gebruikt waar stroomcircuits met gelijkstroom en wisselstroom direct zijn aangesloten. Daarom kan er zowel AC- als DC-foutstroom ontstaan.

In particuliere huishoudens zijn standaard aardlekschakelaars van het type A (RCB's) geïnstalleerd, maar deze kunnen DC-stroomfouten niet detecteren, en ook niet uitschakelen. Om een elektrisch voertuig thuis te kunnen laden, is daarom een aardlekschakelaar van het type B nodig om de veiligheid ook bij een DC-stroomfouten te kunnen garanderen. Door de BENVAC DI-sensor in een IC-CPD of een wallbox te gebruiken, kan met de gepatenteerde meetmethode aan de vereisten voor elektrische veiligheid en AC-stroomfoutdetectie worden voldaan en dit voor veel lagere kosten dan bij de vergelijkbare aardlekschakelaar type B.

Een enkele BENVAC DI-sensor bewaakt tegelijkertijd alle stromen in de fasen en neutrale geleiders om AC/DC-stroomfouten te detecteren. Afhankelijk van de toepassing kan de sensor bij een fout zelfstandig het systeem uitschakelen of melden dat de schakeldrempel op een overkoepelende regeleenheid is overschreden. Omdat de te meten foutstromen heel klein zijn, moet er heel nauwkeurig kunnen worden gemeten. Bovendien moet heel snel worden gedetecteerd en het hele systeem vervolgens worden uitgeschakeld om de veiligheid van personen te garanderen. Met een lekstroomsensor kan dit allebei worden gegarandeerd.

Vragen? Neem contact met ons op!

Kenmerken

  • Protects against hazardous situations with fault currents, preserving RCCB type A from saturation
  • Small volume and footprint for integration into compact IC-CPD
  • Robust mechanical and electrical design suitable for harsh environmental conditions
  • Electrical safety at low cost (compared to RCCB type B)
  • Integrated self-monitoring and test functions
  • Compliant with standard IEC 62955
  • Patented measurement method (Patents: EP 2 571 128 / US 9,397,494 / ZL 201210157968.6 / CN 103001175, EP 2 813 856)

Toepassingen

Charging mode 2

  • IC-CPD in charging cables for electric vehicles (EV) and plug-in hybrid electric vehicles (PHEV)

Charging mode 3

  • Wallboxes for charging EV and PHEV
  • Charging piles for charging EV and PHEV

benvac® RDC121 Variant(en)

VersionType VACType BenderArt. No.
6 mA DCT60404-N4641-X904RDC121-4B94042493

Downloads voor benvac® RDC121

NaamTypeMaatTaalTijdstempelD-/B-Nummer
The IEC 62955 standard at a glance Flyers 325.9 KB EN2023/11/2929.11.2023
We are your eMobility partner! Flyers 262.3 KB 2023/11/2929.11.2023
RDC121 Gegevensbladen 414.3 KB EN2021/10/2020.10.2021
