CC613 charge controller

  • Geïntegreerd dynamisch laadbeheer (DLM)
  • Geïntegreerde Power Line Communication (PLC) volgens ISO 15118
  • Geïntegreerde noodontgrendeling
  • Geschikt voor smart grid met OCPP 1.5 en 1.6 (JSON en SOAP) en het toekomstbestendige EEBUS-protocol
  • Geïntegreerde foutstroomdetectie/-bewaking (gepatenteerd) van 6 mA DC, maakt gebruik van RCD type A mogelijk, geen RCD type B nodig
  • Ethernetinterface en geïntegreerd 4G-modem

De volgende generatie van de slimme laadcontroller – VDE gecertificeerd

De CC613 is de volgende generatie van intelligente laadcontrollers. Net als zijn voorganger CC612 is de CC613 het brein van een intelligent laadstation: hij communiceert met het voertuig en de backend en hij bewaakt de interne hardware van het laadsysteem, de gebruikersinterfaces en de verbinding tussen het laadstation en het voertuig.

Met de nieuwe generatie laadcontrollers CC613 worden de functionaliteiten van de Bender-laadcontrollers nog eens uitgebreid. Door de aangepaste vorm van de behuizing is er nu een ethernetinterface in ondergebracht, waardoor er geen USB-ethernetadapter meer hoeft te worden gebruikt. Ondanks de aangepaste vorm van de behuizing blijven de afmetingen van de CC613 hetzelfde als bij de CC612, zodat hij moeiteloos in bestaande laadstations kan worden geïntegreerd.

De CC613 beschikt verder over de Power Line Communication (PLC) volgens ISO 15118 voor de implementatie van Plug & Charge en de DC-foutstroomdetectie met een extern aangesloten omvormer.

De laadcontroller beschikt over verder ontwikkeld, geïntegreerd dynamisch laadbeheer (DLM) dat ook via een overkoepelend systeem kan worden aangestuurd. Zo kunnen grotere laadinfrastructuren niet alleen lokaal via de controller, maar ook door een bestaand gebouwbeheersysteem worden beheerd.

Extra bewaking – verhoogde elektrische veiligheid

De CC613 biedt nu ook een geïntegreerde noodontgrendeling (emergency opener). Zo kan bij stroomuitval bij het laadstation de stekker uit het voertuig of het laadstation worden getrokken zonder dat hiervoor een extra component in het laadstation moet worden ingebouwd. Dit bespaart ruimte, waarmee de CC613 ook in kleine en compacte wallboxen kan worden gebruikt.

Om de bescherming tegen elektrische schokken te verbeteren, biedt de CC613 PE-monitoring, waarin de connectiviteit van de PE-verbinding regelmatig wordt bewaakt. Verder biedt de CC613 een geïntegreerde lasinspectiedetectie, die bij een 'vastzittende' contactor of laadschakelaar een foutmelding afgeeft.

De charge controller software om alle processen van de laadcontroller aan te sturen, kan worden geüpdatet. Daarmee is de CC613 toekomstbestendig. Updates (meestal per kwartaal) kunnen makkelijk via USB, ethernet of over-the-air (OTA) worden geïnstalleerd. Als er een zwak punt in de software wordt ontdekt, kan dit hier worden gemeld.

Charge Controller Software/Config Wiki

Vragen? Neem contact met ons op!

CC613 Laderegler
CC613 Laderegler
  • Geïntegreerd dynamisch laadbeheer (DLM)
  • Geïntegreerde Power Line Communication (PLC) volgens ISO 15118
  • Geïntegreerde noodontgrendeling
  • Geschikt voor smart grid met OCPP 1.5 en 1.6 (JSON en SOAP) en het toekomstbestendige EEBUS-protocol
  • Geïntegreerde foutstroomdetectie/-bewaking (gepatenteerd) van 6 mA DC, maakt gebruik van RCD type A mogelijk, geen RCD type B nodig
  • Ethernetinterface en geïntegreerd 4G-modem

De volgende generatie van de slimme laadcontroller – VDE gecertificeerd

De CC613 is de volgende generatie van intelligente laadcontrollers. Net als zijn voorganger CC612 is de CC613 het brein van een intelligent laadstation: hij communiceert met het voertuig en de backend en hij bewaakt de interne hardware van het laadsysteem, de gebruikersinterfaces en de verbinding tussen het laadstation en het voertuig.

Met de nieuwe generatie laadcontrollers CC613 worden de functionaliteiten van de Bender-laadcontrollers nog eens uitgebreid. Door de aangepaste vorm van de behuizing is er nu een ethernetinterface in ondergebracht, waardoor er geen USB-ethernetadapter meer hoeft te worden gebruikt. Ondanks de aangepaste vorm van de behuizing blijven de afmetingen van de CC613 hetzelfde als bij de CC612, zodat hij moeiteloos in bestaande laadstations kan worden geïntegreerd.

De CC613 beschikt verder over de Power Line Communication (PLC) volgens ISO 15118 voor de implementatie van Plug & Charge en de DC-foutstroomdetectie met een extern aangesloten omvormer.

De laadcontroller beschikt over verder ontwikkeld, geïntegreerd dynamisch laadbeheer (DLM) dat ook via een overkoepelend systeem kan worden aangestuurd. Zo kunnen grotere laadinfrastructuren niet alleen lokaal via de controller, maar ook door een bestaand gebouwbeheersysteem worden beheerd.

Extra bewaking – verhoogde elektrische veiligheid

De CC613 biedt nu ook een geïntegreerde noodontgrendeling (emergency opener). Zo kan bij stroomuitval bij het laadstation de stekker uit het voertuig of het laadstation worden getrokken zonder dat hiervoor een extra component in het laadstation moet worden ingebouwd. Dit bespaart ruimte, waarmee de CC613 ook in kleine en compacte wallboxen kan worden gebruikt.

Om de bescherming tegen elektrische schokken te verbeteren, biedt de CC613 PE-monitoring, waarin de connectiviteit van de PE-verbinding regelmatig wordt bewaakt. Verder biedt de CC613 een geïntegreerde lasinspectiedetectie, die bij een 'vastzittende' contactor of laadschakelaar een foutmelding afgeeft.

De charge controller software om alle processen van de laadcontroller aan te sturen, kan worden geüpdatet. Daarmee is de CC613 toekomstbestendig. Updates (meestal per kwartaal) kunnen makkelijk via USB, ethernet of over-the-air (OTA) worden geïnstalleerd. Als er een zwak punt in de software wordt ontdekt, kan dit hier worden gemeld.

Charge Controller Software/Config Wiki

Vragen? Neem contact met ons op!

Kenmerken

  • Charge controller in accordance with IEC 61851-1 (charging mode 3)

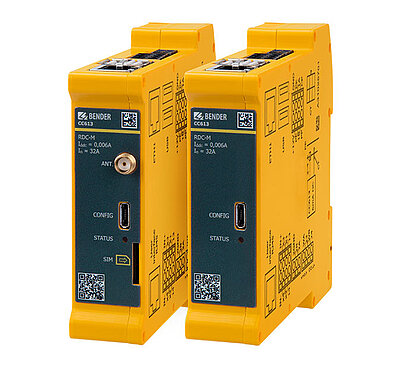

  • Configurable master and slave operation
    Setting up charging stations with two charging points:
    – 1 charge controller as data gateway with 4G modem
    – 1 charge controller as slave without 4G modem
  • Dynamic load management to optimally distribute the available power among all charging points and signal the maximum power available in each case to the vehicle
  • Residual direct current monitoring module (external RCD type A required), different cable lengths can be selected
  • Integrated emergency opener for actuator control (locking/unlocking) and monitoring of the 12 V supply voltage
  • Can be integrated in single- or three-phase systems up to 80 A
  • OCPP 1.5 and OCPP 1.6 compliant with JSON, SOAP
  • Supported mobile networks: 4G (LTE), 3G (UMTS) and 2G (GSM) with an integrated 4G modem
  • 3 USB interfaces:
    – 1 CONFIG interface for local configuration and installation of software updates
    – 2 USB host interfaces
  • Control Pilot and Proximity Pilot communication
  • Configurable support for additional SCHUKO socket-outlets
  • Meter interface: Modbus TCP and RTU
  • External Modbus interface (second meter for dynamic load management)
  • User interface modules for customer-specific applications (e.g. RFID, LED, antenna)
  • Configurable 2-channel input/output extension interface for additional functionality
  • Internal temperature sensor to reduce the charging current depending on the ambient temperature
  • ISO 15118 Powerline Communication (PLC) for plug & charge and load management systems
  • ISO 15118 Powerline Communication (PLC) for plug & charge or autocharge
  • Ethernet interface

Toepassingen

  • Electric vehicle charging stations, wallboxes or street light charging points

CC613 charge controller Variant(en)

TypeModemInterfaceRDC-MExternal
Modbus
OCCP-
capable
PLC*User
interface
I/O
extension
Art. No.
CC613-ELM4PR-M4GModbus, EthernetB94060020
CC613-ELPR-M--Modbus, EthernetB94060021
CC613-ELM4PR4GModbus, Ethernet--B94060026
CC613-ELPR--Modbus, Ethernet--B94060027
CC613-HEM-X2--Modbus, Ehternet--------B94060028

* Powerline Communication acc. to ISO/IEC 15118

The charge controller with residual direct current monitoring module (RDC-M) only works in combination with a measuring current transformer (to be ordered separately). Different cable lengths are available.

Optionele accessoires voor CC613 charge controller

DescriptionArt. No.
RFID105-L1 B94060105
RFID114 with RJ45 cable (length 500 mm)B94060114
Measuring current transformer CTBC17P-03-K0325* (cable variant, cable length 325 mm)B98080071
Measuring Current transformer CTBC17* (PCB variant)**B98080070
Connection cable CTBC17-Cable1470 incl. clip housing (cable length 1470 mm)B98080542
Connection cable CTBC17-Cable600 incl. clip housing (cable length 600 mm)B98080543
Connection cable CTBC17-Cable325 incl. clip housing (cable length 325 mm)B98080541
Connection cable CTBC17-Cable180 incl. clip housing (cable length 180 mm)B98080540
DPM2x16FP (display module)B94060120
Plug kit CC613 (to be ordered separatly)**B94060129
Plug kit CC613 bulk pack ELM4PR-M, ELPR-M (50x)B94060128
Plug kit CC613 bulk pack ELM4PR, ELPR, HEM-X2 (50x)B94060126

* The measuring current transformer has an internal diameter of 17 mm.
** The PCB-variant can be combined with the connection cables of different lengths.
*** Not included in the scope of delivery of the CC613.
