RCMB104

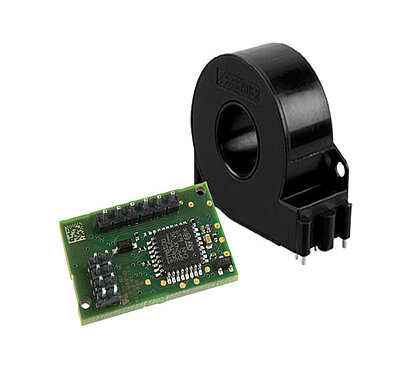

De AC/DC-gevoelige lekstroombewakingsmodule RCMB104, , met gepatenteerde meetmethode, wordt gebruikt in combinatie met een meetspoel CTBC17 en een type A RCD die in de installatie moet worden voorzien. Hiermee verkrijgt men een een betrouwbare lekstroombewaking van AC laadsystemen waarin AC of DC foutstromen kunnen optreden .
De module is, afhankelijk van de variant, geschikt voor integratie in een oplaadeenheid (Mode 2, IC-CPD,) volgens IEC 62752 of UL 2231-2 (CCID5 of CCID20).
De RCMB104 is alleen bedoeld voor aanschaf door fabrikanten van laadsystemen en niet voor eindgebruikers!
Meer informatie:
De AC/DC-gevoelige lekstroombewakingsmodule RCMB104, , met gepatenteerde meetmethode, wordt gebruikt in combinatie met een meetspoel CTBC17 en een type A RCD die in de installatie moet worden voorzien. Hiermee verkrijgt men een een betrouwbare lekstroombewaking van AC laadsystemen waarin AC of DC foutstromen kunnen optreden .
De module is, afhankelijk van de variant, geschikt voor integratie in een oplaadeenheid (Mode 2, IC-CPD,) volgens IEC 62752 of UL 2231-2 (CCID5 of CCID20).
De RCMB104 is alleen bedoeld voor aanschaf door fabrikanten van laadsystemen en niet voor eindgebruikers!
Meer informatie:
Kenmerken
- Four outputs (Switch1, Switch2, Error, PWM)
- Measuring range ±300 mA
- Residual current resolution 0.2 mA
- Patented measurement technology (Patents: EP 2 571 128 / US 9,397,494 / ZL 201210157968.6 / CN 103001175, EP 2 813 856)
- Load current up to 32 A RMS (single-phase) or 3 x 32 A RMS (three-phase) (depends on device)
- Fault output (integrated self monitoring and test functions)
- High insensitivity to external interferences
- Available variants for application according to DIN EN 61851-22/IEC 62752 and UL 2231-2
- Wide range of use even in severe environments (e.g. in the event of external interference fields)
- In applications according to IEC 62752, the device can replace a type B RCD when combined with a type A RCD and a suitable switching device (e.g. a power relay).
Toepassingen
- AC charging systems for electric vehicles
RCMB104 Variant(en)
| Type | Description | Art. No. |
|---|---|---|
| RCMB104-1 | 0…2 kHz IEC 6/30 mA | B94042480 |
| RCMB104-2 | 0…2 kHz UL 2231 5/20 mA | B94042481 |
| CTBC17 | Measuring current transformer Ø = 17 mm | B98080070 |
| CTBC17-Cable180MM | Connection cable 180 ± 30 mm | B98080540 |
| CTBC17-Cable325MM | Connection cable 325 ± 25 mm | B98080541 |
| CTBC17-Cable600MM | Connection cable 600 ± 30 mm | B98080543 |
| CTBC17-Cable1470MM | Connection cable 1470 ± 30 mm | B98080542 |
