LINETRAXX® SmartDetect RCMS
- 4 canaux dans un boîtier compact
- Mesure sensible au courant alternatif, pulsé et/ou tous courants par canal
- Analyse des harmoniques jusqu'à la 400ème harmonique
- Comportement en fréquence réglable
- Communication via différentes interfaces

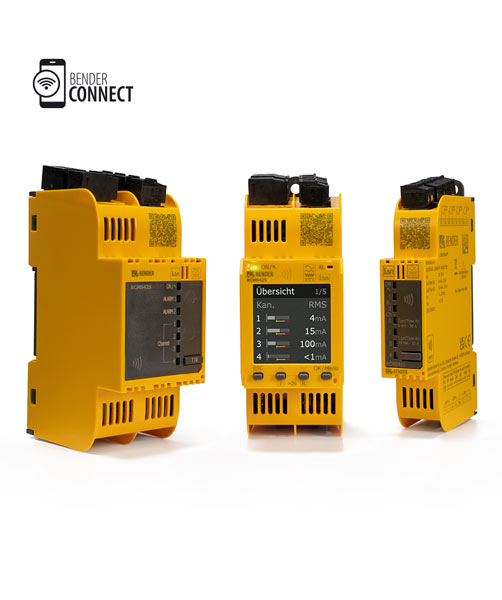

Le LINETRAXX® SmartDetect RCMS410/RCMS425-L/RCMS425-D est un appareil de mesure destiné à la surveillance de courants différentiels résiduels dans des réseaux d'alimentation électrique mis à la terre. Il peut surveiller simultanément jusqu'à 4 canaux de courant différentiel et mesure des courants différentiels résiduels entre 2 mA et 70 A en tension continue et en tension alternative dans une plage de fréquence de15 Hz à 20 kHz.
Des transformateurs de courant de mesure correspondants (par ex. série CTUB100 et série CTAC) doivent être raccordés aux entrées de courant différentiel.
Pour chaque canal, il est possible de régler des valeurs de réponse individuelles pour l'alarme préalable et l'alarme principale et également de distinguer entre la valeur RMS du courant alternatif AC et du courant continu DC ou entre les composants AC et DC.
L'alarme est signalée par des LED (RCMS410 et RCMS415-L) ou sur un écran TFT (RCMS425-D). Une alarme peut également être déclenchée via les sorties numériques et l'interface Modbus RTU.
Tous les appareils disposent d'entrées et de sorties numériques polyvalentes, ainsi que d'une sortie analogique.
La communication avec les systèmes supérieurs s'effectue via une interface Modbus RTU. Le réglage de l'appareil peut être effectué via Modbus RTU ou via l'interface NFC avec l'application Bender Connect. Il est également possible de prérégler les paramètres de fonctionnement en usine.
Grâce à des modules fonctionnels, il est possible d'équiper les appareils de différentes fonctions supplémentaires.
- 4 canaux dans un boîtier compact
- Mesure sensible au courant alternatif, pulsé et/ou tous courants par canal
- Analyse des harmoniques jusqu'à la 400ème harmonique
- Comportement en fréquence réglable
- Communication via différentes interfaces
Le LINETRAXX® SmartDetect RCMS410/RCMS425-L/RCMS425-D est un appareil de mesure destiné à la surveillance de courants différentiels résiduels dans des réseaux d'alimentation électrique mis à la terre. Il peut surveiller simultanément jusqu'à 4 canaux de courant différentiel et mesure des courants différentiels résiduels entre 2 mA et 70 A en tension continue et en tension alternative dans une plage de fréquence de15 Hz à 20 kHz.
Des transformateurs de courant de mesure correspondants (par ex. série CTUB100 et série CTAC) doivent être raccordés aux entrées de courant différentiel.
Pour chaque canal, il est possible de régler des valeurs de réponse individuelles pour l'alarme préalable et l'alarme principale et également de distinguer entre la valeur RMS du courant alternatif AC et du courant continu DC ou entre les composants AC et DC.
L'alarme est signalée par des LED (RCMS410 et RCMS415-L) ou sur un écran TFT (RCMS425-D). Une alarme peut également être déclenchée via les sorties numériques et l'interface Modbus RTU.
Tous les appareils disposent d'entrées et de sorties numériques polyvalentes, ainsi que d'une sortie analogique.
La communication avec les systèmes supérieurs s'effectue via une interface Modbus RTU. Le réglage de l'appareil peut être effectué via Modbus RTU ou via l'interface NFC avec l'application Bender Connect. Il est également possible de prérégler les paramètres de fonctionnement en usine.
Grâce à des modules fonctionnels, il est possible d'équiper les appareils de différentes fonctions supplémentaires.
Caractéristiques
Caractéristiques
- Quatre canaux pour la mesure sensible en courant alternatif, courant continu pulsé ou courant alternatif/continu
- Réponse en fréquence configurable
- Extension/modernisation ou modification des fonctions en cas de changement des exigences de surveillance
- Configuration simple avec l'application Bender Connect via l'interface NFC
- Réglages d'usine spécifiques au client possibles
Mesure du courant résiduel
- Appareil de mesure du courant résiduel (RCM) conforme à la norme DIN EN 62020-1 (IEC 62020-1)
- Quatre canaux pour la mesure du courant résiduel
- Chaque canal peut également être configuré comme entrée numérique
- Mesure sensible au courant alternatif, au courant continu pulsé ou au courant alternatif/continu pour chaque canal
- Caractéristiques de type A, type F, type B et type B+ pouvant être réglées conformément à la norme IEC 60755 (ou VDE 0664-400)
- Mesure de AC/DC(valeur efficace) et des composantes AC et DC
- Plage de fréquences : DC, 15 Hz…20 kHz
- Analyse de fréquence jusqu'à la 400e harmonique, calcul de la valeur THD
Surveillance de la valeur de réponse
- Alarme principale avec valeur de réponse résiduelle réglable IΔn
- Pré-avertissement : 10…100 % de la valeur de réponse résiduelle IΔn
- Évaluation séparée des composants AC/DC(valeur efficace) ou ACet DC
- Valeur de réponse : <br>- Type A : 6 mA…30 A<br>- Type F : 6 mA…30 A (15 Hz…20 kHz)<br>- Type B/Type B+ : 10 mA…10 A (uniquement avec le module fonctionnel B « Mesure et évaluation sensibles AC/DC des valeurs »)
- Réponse en fréquence configurable
- Modes de mesure pour chaque canal : surintensité (standard), sous-intensité ou mode fenêtre (valeurs hors plage).
- Temporisations réglables (temporisation de réponse et temporisation à la libération)
- Comportement de la mémoire de défaut sélectionnable par canal
- Fonction de préréglage
- Fonction de rechargement
- Démarrage en état d'alarme et temporisation de démarrage configurables
- Surveillance continue de la connexion CT
Affichage et fonctionnement
- Interface NFC pour le réglage des paramètres avec l'application Bender Connect
- Barre graphique à LED avec (RCMS410 et RCMS425-L)<br>- LED d'état de l'appareil<br>- LED d'avertissement préalable et d'alarme principale<br>- LED d'alarme pour chaque canal
- Écran TFT (RCMS425-D)<br>- LED d'état de l'appareil<br>- LED d'alarme<br>- Menu en texte intégral<br>- Navigation à 4 boutons
- Bouton combiné test/réinitialisation intégré, raccordement pour boutons externes
- Couvercle transparent scellable (en option)
Interfaces
- Une entrée numérique, une entrée/sortie numérique et une sortie numérique/analogique multifonctionnelle
- RS-485 avec Modbus
- Interface NFC pour le réglage des paramètres de l'appareil via l'application Bender Connect, que l'appareil soit sous tension ou hors tension
Tension d'alimentation
- Tension d'alimentation 24 V DC
- Alimentation à large plage AC/DC 100…240 V (RCMS425-L et RCMS425-D)
Applications
- Surveillance et analyse des courants différentielles résiduels, des courants de défaut et des courants nominaux des charges et des installations
- Contrôleur des courants différentielles résiduels des installations et équipements électriques fixes comme alternative à la vérification périodique
- Reconnaissance des détériorations progressives de l'isolation pour faciliter la maintenance préventive
- Contrôleur des courants présentant un risque d'incendie dans les endroits exposés à ce type de risque
- Contrôleur CEM des systèmes TN-S pour les courants vagabonds et les ponts N-PE supplémentaires
- Contrôleur des conducteurs PE et de liaison de protection pour vérifier l'absence de flux de courant
- Contrôleur des conducteurs N pour détecter les surcharges dues aux harmoniques
- Contrôleur des entrées numériques
LINETRAXX® SmartDetect RCMS Variante(s)
Sélectionnez d'abord le type, puis la variante de l'appareil (référence) à l'aide des modules de fonction.
Sélection du type
| Type | Affichage | IOs, relais (inverseur) | Tension d'alimentation | Forme |
|---|---|---|---|---|
| RCMS410 | LED Barre graphique | M+, Q, I | DC 24 V | 1 DU |
| RCMS425-L | LED Barre graphique | M+, Q, I; K1, K2 | DC 24 V; AC/DC 100...240 V | 2 DU |
| RCMS425-D | Affichage TFT | M+, Q, I; K1, K2 | DC 24 V; AC/DC 100...240 V | 2 DU |
Sélection des modules fonctionnels
Les modules fonctionnels peuvent être achetés en usine ou ultérieurement sous forme de licence à durée illimitée. Une activation ultérieure d'un ou de plusieurs modules fonctionnels est possible pour toutes les variantes (réf.).
Toutes les variantes peuvent être utilisées avec les séries de transformateurs de mesure de type A/F
Le module fonctionnel B est nécessaire pour utiliser les séries de transformateurs de mesure de type B/B+ pour la mesure sensible à tous les courants.
Modules fonctionnels :
- A: Analyse des harmoniques (FFT)
- B : Mesure sensible à tous les courants pour une utilisation avec les séries de transformateurs de mesure de type B/B+
- C : Connexion à un transformateur externe de type A
| Type | Réglages d'unsine spécifiques au client | Modules fonctionnels activés | Réf. |
|---|---|---|---|
| RCMS410 | possible* | spécifique au client* | B84604040 |
| Non | B | B84604041 | |
| Non | A, B, C | B84604042 | |
| RCMS425-L | possible* | spécifique au client* | B84605040 |
| Non | B | B84605041 | |
| Non | A, B, C | B84605042 | |
| RCMS425-D | possible* | spécifique au client* | B84606040 |
| Non | B | B84606041 | |
| Non | A, B, C | B84606042 |
* Dans le cadre du processus de commande, certains paramètres (par exemple, les valeurs de réponse et les réglages d'interface) peuvent être définis en collaboration avec notre service commercial afin de déterminer les réglages d'usine spécifiques au client avec lesquels les appareils seront livrés. La référence à une variante configurée selon les spécifications du client figure alors sur l'emballage du produit individuel ainsi que sur le bon de livraison (où sont répertoriés les paramètres modifiés, l'attribution se faisant via le numéro de position sur le bon de livraison et le numéro de série de l'appareil).
Accessoires en option pour LINETRAXX® SmartDetect RCMS
Alimentation électrique
| Type | Nombre maximal de transformateurs de courant raccordés | Référence |
|---|---|---|
| STEP-PS/1 AC/24 DC/0.5 | 4 | B94053110 |
| STEP-PS/1 AC/24 DC/1.75 | 14 | B94053111 |
| STEP-PS/1 AC/24 DC/4.2 | 34 | B94053112 |
Transformateur de courant de mesure
| Type |
|---|
| Série CTUB100 |
| CTBS25 |
| Série CTAC |
| Serie W…-S… |
| Serie WR…S(P) |
| Serie WS |
| Serie WS…S |
