ISOMETER® iso685…
- Profils de mesure prédéfinis
- Mesure fiable de la résistance d´isolement, de la tension, de la capacité et de la fréquence
- Serveur web intégré
- Modbus TCP
- Historique
L´ISOMETER® est un contrôleur permanent d´isolement pour réseaux IT conforme à la norme IEC 61557-8. Utilisable dans des réseaux AC, 3(N)AC, AC/DC et DC. Les réseaux AC peuvent comprendre des parties d´installation alimentées en courant continu (par exemple des convertisseurs, des variateurs, des entraînements à vitesse variable).
Variantes

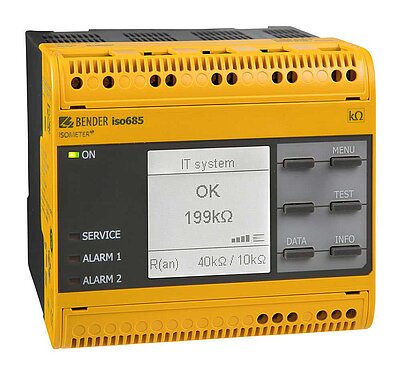

iso685-D: La version de l´appareil iso685-D comprend un afficheur LCD graphique haute résolution et des éléments de commande pour une commande directe des fonctions de l´appareil. Elle ne peut pas être associée avec un FP200
.
iso685-S: La version de l´appareil iso685-S ne comprendpas d´afficheur et pas d´unité de commande. Elle ne peut être utilisée uniquement qu´en association avec le FP200 qui permet de la commander indirectement.
Option ,,W: En option, les ISOMETER® sont disponibles, avec et sans afficheur intégré, en version "W" pour sollicitation climatique extrême et sollicitation mécanique ( ISOMETER® iso685W-D et iso685W-S).
- Profils de mesure prédéfinis
- Mesure fiable de la résistance d´isolement, de la tension, de la capacité et de la fréquence
- Serveur web intégré
- Modbus TCP
- Historique
L´ISOMETER® est un contrôleur permanent d´isolement pour réseaux IT conforme à la norme IEC 61557-8. Utilisable dans des réseaux AC, 3(N)AC, AC/DC et DC. Les réseaux AC peuvent comprendre des parties d´installation alimentées en courant continu (par exemple des convertisseurs, des variateurs, des entraînements à vitesse variable).
Variantes
iso685-D: La version de l´appareil iso685-D comprend un afficheur LCD graphique haute résolution et des éléments de commande pour une commande directe des fonctions de l´appareil. Elle ne peut pas être associée avec un FP200
.
iso685-S: La version de l´appareil iso685-S ne comprendpas d´afficheur et pas d´unité de commande. Elle ne peut être utilisée uniquement qu´en association avec le FP200 qui permet de la commander indirectement.
Option ,,W: En option, les ISOMETER® sont disponibles, avec et sans afficheur intégré, en version "W" pour sollicitation climatique extrême et sollicitation mécanique ( ISOMETER® iso685W-D et iso685W-S).
Caractéristiques
- ISOMETER® adapté aux réseaux AC en schéma IT comportant des redresseurs isolés galvaniquement ou des variateurs et aux réseaux IT à tension continue (IT = réseaux non mis à la terre)
- Adaptation automatique à la capacité de fuite du réseau existante
- Combinaison de l' AMPPlus et d'autres procédés de mesure spécifiques au profil
- Deux domaines de valeurs de réponse réglables séparément de 1 kΩ…10 MΩ
- Afficheur LCD graphique haute résolution
- Auto-surveillance des raccordements (surveillance des circuits de mesure)
- Autotest automatique de l'appareil
- Fonction isoGraph pour la représentation dans le temps de la résistance d'isolement
- Historique avec horloge temps réel (tampon 3 jours) pour la mise en mémoire de 1023 messages d'alarme horodatés maximum
- Sortie de courant ou de tension 0(4)…20 mA, 0…400 μA, 0…10 V, 2…10 V (séparée galvaniquement) analogique par rapport à la valeur d'isolement mesurée du réseau
- Entrées et sorties numériques librement programmables
- Réglage à distance via internet ou intranet (serveur web / option : passerelle COMTRAXX®)
- Télédiagnostic via internet (uniquement réalisé par notre service technique)
- RS-485/BS (bus capteur Bender) permettant l'échange de données avec d' autres composantes de Bender
- BCOM, Modbus TCP/RTU et serveur web
- Tension extensible par le biais d'une platine d'adaptation de tension
Applications
- Circuits principaux de courant AC, DC ou AC/DC
- Circuits principaux de courant AC/DC comportant des composantes DC directement connectées telles que des convertisseurs de courant, des variateurs, des entraînements à vitesse variable
- Installations ASI, réseaux de batteries
- Appareils de chauffage électrique avec régulation de phase
- Installations avec des alimentations à découpage
- Réseaux IT avec de hautes capacités de fuite
ISOMETER® iso685… Variante(s)
| Type | Plage de tension nominale Un | Tension d'alimentation US | Affichage | Option W | Art.-No. |
|---|---|---|---|---|---|
| iso685-D | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC 24…240 V; 50…400 Hz / DC 24…240 V | X | – | B91067010 |
| iso685W-D | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC 24…240 V; 50…400 Hz / DC 24…240 V | X | -40…+70°C, 3K5, 3M7 | B91067010W |
| iso685-S + FP200 | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC 24…240 V; 50…400 Hz / DC 24…240 V | – | – | B91067210 |
| iso685W-S + FP200 | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC 24…240 V; 50…400 Hz / DC 24…240 V | – | -40…+70°C, 3K5, 3M7 | B91067210W |
Accessoires en option pour ISOMETER® iso685…
| Nom | Type de | Réf. |
|---|---|---|
| Platines d´adaptation de tension | AGH150W-4 AGH204S-4 AGH520S AGH676S-4 | B98018006 B914013 B913033 B913055 |
Instruments de mesure adaptés sur demande!
| Nom | Réf. |
|---|---|
| Ensemble de bornes à vis * | B91067901 |
| Ensemble de pinces à ressort | B91067902 |
| Accessoires pour boîtiers (cache-bornes, 2 clips de fixation) * | B91067903 |
| Capot avant 144x72 transparent (IP65) pour FP200 ** | B98060005 |
* inclus dans la livraison
** Lors de l'utilisation du "capot avant 144x72 transparent (IP65)", la découpe dans l'armoire doit être augmentée de 66 mm à 68 mm (+ 0,7 / -0 mm)
