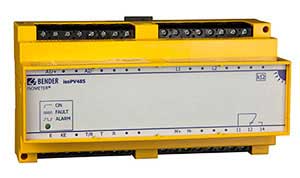

ISOMETER® isoPV485

ISOMETER® isoPV485

De ISOMETERs® isoPV485 worden gebruikt voor de isolatiebewaking in zonne-energiecentrales. De isolatieweerstand tussen de zonnepanelen en de omvormers wordt bewaakt tegen aarde. Door de gepatenteerde AMP-meetmethode worden isolatiefouten op alle punten van het netwerk met dezelfde gevoeligheid gemeten. Deze meetmethode heeft bovendien het voordeel dat ook symmetrische isolatiedefecten, die bijvoorbeeld door vocht en vuil worden veroorzaakt, gedetecteerd worden.

  • Kenmerken
  • Toepassingen
  • Accessoires
  • Bestelgegevens
  • Downloads
  • Insulation monitoring for IT systems AC 0…800 V, DC 0…1000 V, 42…460 Hz
  • System leakage capacitance ≤ 100 µF, corresponds to a power generation capacity of approx. 100 kW
  • Combined LED
    – lights during normal operation
    –flashes in case of alarm or system fault
  • Potential-free output 2…10 V = 2 kΩ…1 MΩ for further processing in SCADA systems
  • Continuous self monitoring
  • Test and reset button (external)
  • 9-module enclosure (162 mm)
  • Unearthed AC/DC IT systems
  • Photovoltaic systems
  • Solar power stations



Varianten van ISOMETER® isoPV485

Ordering information
TypeNominal system voltage UnSupply voltage USArt. No.
isoPV485-421AC 0…800 V */DC 0…1000 V*DC 12…72 V*B91068144
* Absolute values of the voltage ranges
