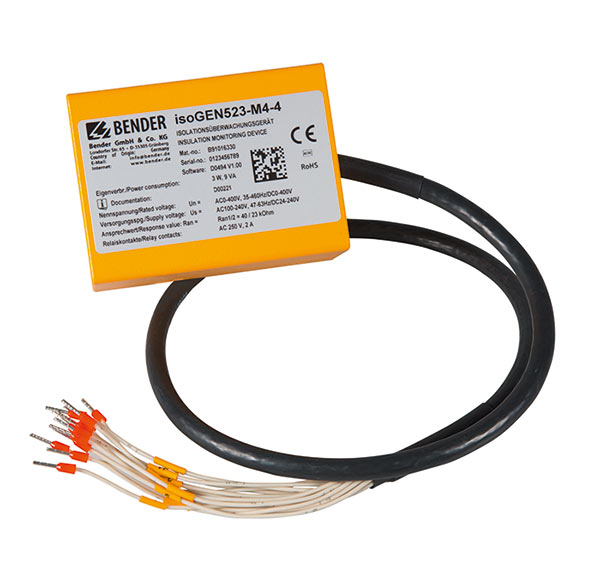

ISOMETER® isoGEN523

ISOMETER® isoGEN523

  • Isolatiebewakingsapparaat voor mobiele generatoren
  • Beschermende isolatie als veiligheidsvoorziening met isolatiebewaking en uitschakeling
  • in overeenstemming met EN 60364-5-551; NEN1010-551; DIN VDE 0100-551 en DIN EN 61557-8
  • Twee responswaarden (fabrieksinstellingen 46 kΩ, 23 kΩ)
  • Beschermingsgraad IP65

De ISOMETER® bewaakt de isolatieweerstand van niet-geaarde AC-, AC / DC- en DC-systemen (IT-systemen) met nominale systeemspanningen van 3 (N) AC, AC / DC 0 ... 400 V of DC 0 ... 400 V. Het maximaal toelaatbare systeem lekcapaciteit Ce is 5 μF. Gelijkstroomcomponenten die bestaan in wisselstroomsystemen hebben geen invloed op de bedrijfskarakteristieken wanneer er een minimale belastingstroom van DC 10 mA vloeit. Dankzij een afzonderlijke voedingsspanning kunnen ook spanningsloze systemen worden gecontroleerd.

  • Kenmerken
  • Toepassingen
  • Accessoires
  • Bestelgegevens
  • Downloads
  • Monitoring the insulation resistance for unearthed AC/DC systems
  • Measurement of the system voltage (true r.m.s.) with undervoltage and overvoltage detection
  • Measurement of DC system voltages to earth (L1+/PE and L2-/PE)
  • Two operating modes: GEn and dc
  • Automatic adaptation to the system leakage capacitance up to 5 μF
  • Selectable start-up delay, response delay and delay on release
  • Two separately adjustable response value ranges of 5…200 kΩ (Alarm 1, Alarm 2)
  • Automatic device self test with connection monitoring
  • Selectable N/C or N/O relay operation
  • Fault memory can be activated
  • RS-485 (galvanically isolated) including the following protocols:
    – BMS interface (Bender measuring device interface) for data exchange with other Bender components
    – Modbus RTU
    – IsoData (for continuous data output)
  • AC main circuits up to 400 V
  • DC main circuits up to 400 V
  • Generators according to DIN VDE 0100-551



Varianten van ISOMETER® isoGEN523


TypeVersionArt. No.
isoGEN523-S4-4Digital interfaceB91016330
