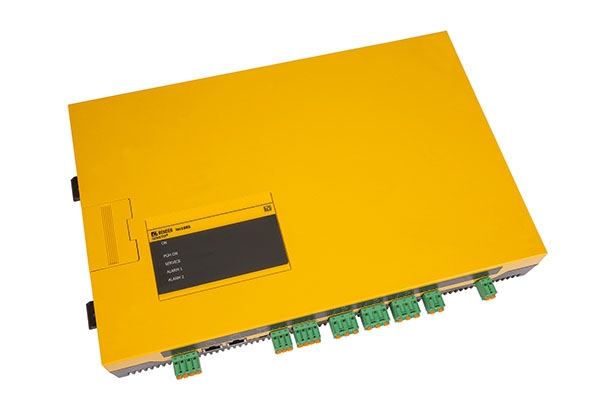

ISOMETER® iso1685P

ISOMETER® iso1685P

  • Isolatiebewakingsapparaat voor AC-1000-V- en DC-1500-V-IT-systemen
  • Applicatie hoofdcircuits met aangesloten frequentieomvormers
  • Afzonderlijk instelbare drempelwaarden 200 ?...1 M?
  • Bedienings- en weergavefunctie voor voorzieningen voor aardfoutzoeksysteem EDS
  • Uit te breiden naar een voorziening voor automatische aardfoutzoeksytseem

iso1685... wordt gebruikt voor isolatiebewaking van grote, als IT-systeem

uitgevoerde netwerken tot AC 1000 V/DC 1500 V. De speciaal

ontwikkelde meetmethode bewaakt de isolatieweerstand ook in

installaties die door EMC-storingonderdrukkingsmaatregelen zeer

hoge lekcapaciteit tegen aarde te zien geven. Er vindt automatisch een aanpassing plaats, ook aan

systeemgerelateerd hoge lekcapaciteiten.

Het apparaat genereert testpulsen voor de opsporing

van isolatiedefecten. Dat maakt lokalisatie mogelijk van de

isolatiefout met vast geïnstalleerde of mobiele

opsporingsapparatuur voor isolatiedefecten.

  • Kenmerken
  • Toepassingen
  • Accessoires
  • Bestelgegevens
  • Downloads
  • Insulation monitoring in extensive unearthed power supply systems up to AC 1000 V/DC 1500 V
  • Measurement of low-resistance insulation faults
  • Separately adjustable response values Ran1 (Alarm 1) and Ran2 (Alarm 2) (both 200 Ω…1 MΩ) for prewarning and alarm
  • Automatic adaptation to high system leakage capacitances up to 2000 μF, selectable range
  • Integrated locating current injector up to 50 mA
  • Device self test with automatic fault message in the event of a fault
  • Alarm relays separately adjustable for insulation fault 1, insulation fault 2 and device error
  • RS-485 interface (BMS bus), e.g. to control insulation fault location
  • μSD card with data logger and history memory for alarms
  • Extensive systems up to AC 1000 V/DC 1500 V which are designed as IT systems



Varianten van ISOMETER® iso1685P


TypeResponse value rangeNominal system voltageSupply voltage*Art. No.
iso1685P-425200 Ω…1 MΩAC 0…1000 V
DC 0…1500 V
DC 18…30 VB91065801
iso1685P-425W200 Ω…1 MΩAC 0…1000 V
DC 0…1500 V
DC 18…30 VB91065801W
* Absolute values
