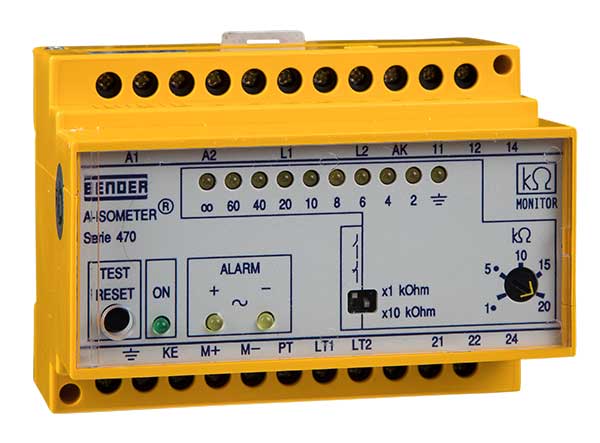

ISOMETER® IR470LY2-60

ISOMETER® IR470LY2-60

  • Isolatiebewakingsapparaat voor AC-IT-systemen
  • Applicatie hoofdcircuits
  • Volgens DIN EN 61557-8
  • Twee afzonderlijk instelbare drempelwaarden
  • LED-indicatie voor isolatieweerstand

De ISOMETERs® van de serie IR470LY bewaken de isolatieweerstand van ongeaarde wissel- en draaistroomsystemen (IT-systemen) AC/3(N)AC 0...793 V. Ze zijn in het bijzonder geschikt voor systemen met een hoog isolatieniveau. Eveneens kunnen ze worden gebruikt voor bewaking van uitgeschakelde elektrische apparaten. Door twee afzonderlijk instelbare drempelwaarden resp. alarmrelais kan onderscheid worden gemaakt tussen een waarschuwing vooraf en een hoofdmelding. In combinatie met een koppelingsapparaat kunnen de apparaten voor hogere spanningen worden ingezet.

De bewaakte systemen mogen geen gelijkstroomcomponenten bevatten. Afhankelijk van de meetmethode worden isolatiefouten achter direct aangesloten gelijkrichters met verhoogde responsgevoeligheid gemeld. De ingestelde drempelwaarden gelden voor het pure wisselspanningssysteem.

  • Kenmerken
  • Toepassingen
  • Accessoires
  • Bestelgegevens
  • Downloads
  • Insulation monitoring for unearthed AC, 3(N)AC systems 0…793 V
  • Off-line monitoring for TN, TT and IT systems 0…793 V
  • Nominal voltage extendable via coupling device
  • Operating mode selectable: Insulation monitoring/off-line monitoring
  • Two separately adjustable response values 100 kΩ…1 MΩ/500 kΩ…5 MΩ
  • Connection monitoring system/earth
  • Power ON LED, Alarm LED for signalling AC, L+, L- insulation faults
  • LED bar graph indicator for the indication of the insulation resistance
  • Connection for external kΩ indication
  • Combined test and reset button
  • Two separate alarm relays with one potential-free changeover contact each
  • N/O or N/C operation
  • Fault memory behaviour, selectable
  • AC, 3(N)AC main circuits (without directly connected rectifiers), such as motors, pumps, rolling mills without variable-speed drives, air cooling and air conditioning systems, lighting systems, heating systems, mobile generators, building services, domestic electrical installation practice, etc.
  • De-energised loads, such as fire extinguisher pumps, slide-valve drives (gas, water, oil etc.), flue gas valves, cranes



Optionele accessoires voor ISOMETER® IR470LY2-60

External kΩ measuring instruments
TypeArt. No.
7204-1621B986763
9604-1621B986764

Coupling devices
TypeNominal system voltage UnArt. No.
AGH520SAC 0…7200 VB913033

Varianten van ISOMETER® IR470LY2-60


TypeSupply voltage USArt. No.
IR470LY2-60AC 230 VB91048010
IR470LY2-6013AC 90…132 V*B91048013
IR470LY2-6015AC 400 VB91048009
IR470LY2-6021DC 9,6…84 V*B91048014
Other supply voltages on request
* Absolute values
