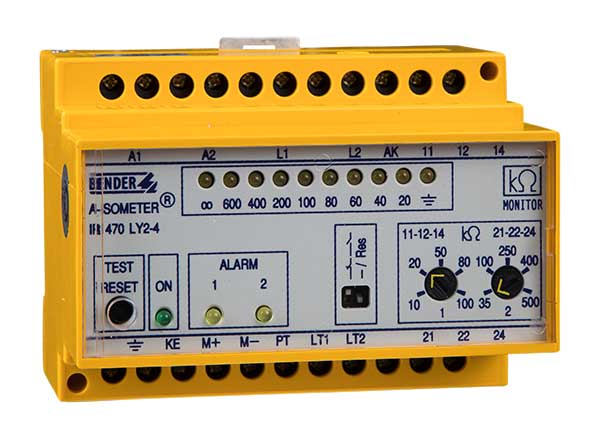

ISOMETER® IR470LY2-4061

ISOMETER® IR470LY2-4061

  • Isolatiebewakingsapparaat voor AC-IT-systemen en uitgeschakelde elektrische apparaten
  • Automatische activering van de functie voor uitgeschakelde elektrische apparaten
  • Volgens DIN EN 61557-8
  • Twee afzonderlijk instelbare drempelwaarden
  • LED-indicatie voor isolatieweerstand

De ISOMETERs® van de serie IR470LY2 bewaken de isolatieweerstand van ongeaarde wissel- en draaistroomsystemen (IT-systemen) AC/3(N)AC 0...793 V. Door twee afzonderlijk instelbare drempelwaarden resp. alarmrelais kan onderscheid worden gemaakt tussen een waarschuwing vooraf en een hoofdmelding. In combinatie met een koppelingsapparaat kunnen de apparaten voor hogere spanningen worden ingezet.

De bewaakte systemen mogen geen gelijkstroomcomponenten bevatten. Afhankelijk van de meetmethode worden isolatiefouten achter direct aangesloten gelijkrichters met verhoogde responsgevoeligheid gemeld. De ingestelde drempelwaarden gelden voor het pure wisselspanningssysteem.

  • Kenmerken
  • Toepassingen
  • Accessoires
  • Bestelgegevens
  • Downloads
  • Insulation monitoring for AC, 3(N)AC systems 0…793 V (IT systems)
  • Nominal voltage extendable via coupling device
  • Two separately adjustable response values 10…100 kΩ/35…500 kΩ
  • Connection monitoring system/earth
  • LEDs: Power ON LED, LED to signal AC insulation faults
  • LED bar graph indicator for the indication of the insulation resistance
  • Connection for external kΩ indication
  • Combined test and reset button
  • Two separate alarm relays with one potential-free changeover contact each
  • N/O or N/C operation, selectable
  • Fault memory behaviour, selectable
  • AC, 3(N)AC main circuits (without directly connected rectifiers), such as motors, pumps, rolling mills without variable-speed drives, air cooling and air conditioning systems, lighting systems, heating systems, mobile generators, building services, domestic electrical installation practice, etc.



Optionele accessoires voor ISOMETER® IR470LY2-4061

External kΩ measuring instruments
TypeArt. No.
7204-1421B986763
9604-1421B986764

Coupling devices
TypeNominal system voltage UnArt. No.
AGH204S-4AC 0…1650 VB914013
AGH520SAC 0…7200 VB913033

Varianten van ISOMETER® IR470LY2-4061


TypeSupply voltage USArt. No.
IR470LY2-4061AC 230 VB91048052
Other supply voltages on request.
