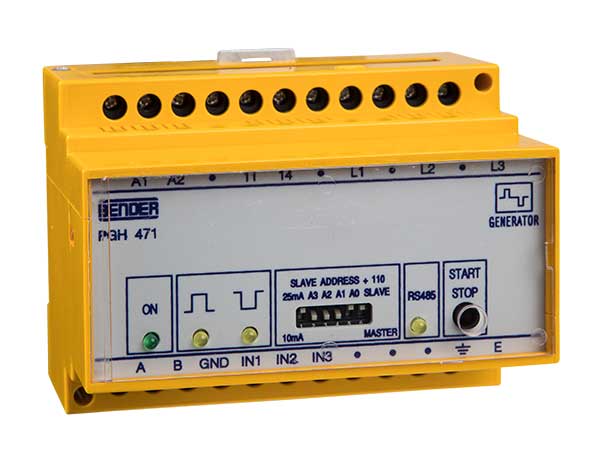

ISOSCAN® PGH471/PGH473

ISOSCAN® PGH471/PGH473

L'injecteur de courant de localisation de la gamme ISOSCAN® PGH47... est utilisé pour générer un signal de localisation pour la localisation de défauts d´isolement. Les différentes versions se distinguent par la valeur du courant de localisation maximal admissible. Ils sont destinés à être utilisés dans des réseaux dans lesquels un contrôleur permanent d´isolement est déjà installé.

  • Caractéristiques
  • Applications
  • Accessoires
  • Références de commande
  • Téléchargements
  • Courant de localisation:
    PGH471 : maxi. 25/10 mA;
    PGH473: maxi. 2,5/1 mA
  • LED de service
  • LED d´alarme RS-485 active
  • Deux LED d´alarme pour impulsion positive et négative
  • Relais d´alarme avec un contact à fermeture libre de potentiel pour indiquer que la localisation du défaut d'isolement est en cours
  • BP Start / Stop pour lle démarrage ou l'arrêt de la localisation défauts d´isolement
  • Injecteur de courant de localisation pour systèmes de localisation de défaut d’isolement
  • PGH471 : Circuits principaux de courant IT
  • PGH473 : Circuits de commande IT



Variantes du ISOSCAN® PGH471/PGH473


TypeTension d´alimentation USTension nominale de réseau UnPlage d'adresses BMS-BusRéf.
PGH471AC 230 VAC 20…575 V /
DC 20… 504 V*
111…119B95018004
PGH471-13AC 90…132 V*AC 20…575 V /
DC 20… 504 V*
111…119B95018005
PGH471-21DC 10,5…80 V*AC 20…575 V /
DC 20… 504 V*
111…119B95018006
PGH471-23DC 77…286 V*AC 20…575 V /
DC 20… 504 V*
111…119B95018007
PGH471EAC 230 VAC 20…575 V /
DC 20… 504 V*
121…150B95018008
PGH473AC 230 VAC 20…265 V /
DC 20…308 V*
111…119B95018009
PGH473-13AC 90…132 V*AC 20…265 V /
DC 20…308 V*
111…119B95018010
PGH473-21DC 10,5…80 V*AC 20…265 V /
DC 20…308 V*
111…119B95018011
PGH473EAC 230 VAC 20…265 V /
DC 20…308 V*
121…150B95018015
PGH473E-21DC 10,5…80 V*AC 20…265 V /
DC 20…308 V*
121…150B95018016
* Valeurs absolues
