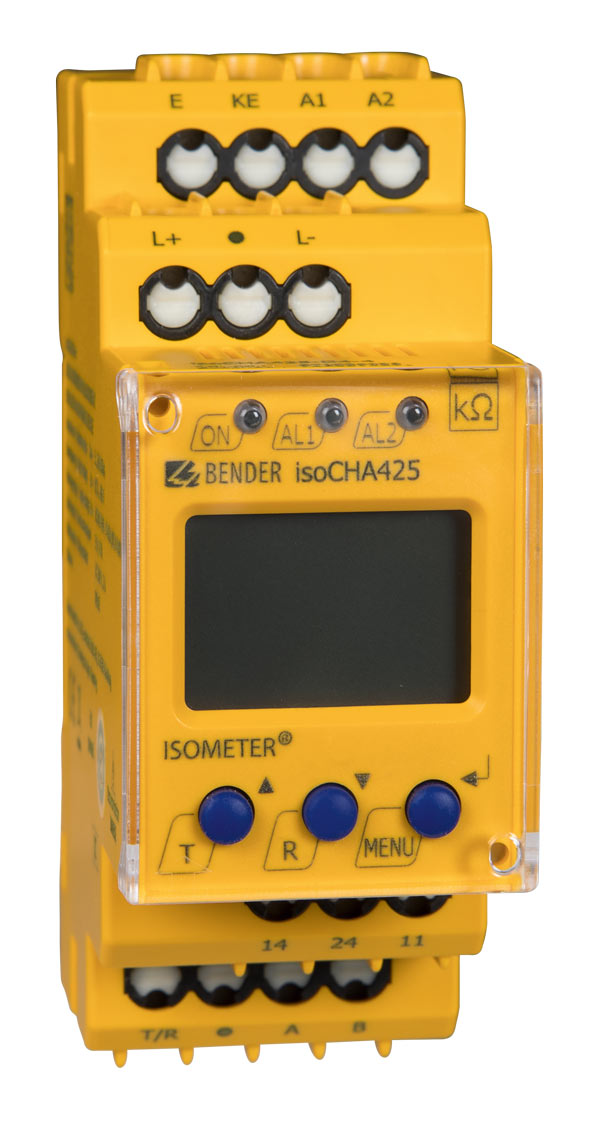

ISOMETER® isoCHA425

ISOMETER® isoCHA425

  • Surveillance de la résistance d'isolement de bornes de charge DC selon selon la norme japonaise CHAdeMO
  • Détection de von défauts d'isolement unipolaires dans un domaine de tension d'alimentation DC entre 50 V et 400 V en 1 s
  • Détection de von défauts d'isolement en 10 s
  • Mesure de la tension du réseau (true r.m.s) avec détection de surtension / sous-tension
  • Mesure des tensions DC réseau par rapport à la terre (L+/PE et L-/PE)

L'ISOMETER® est utilisé pour des bornes de charge DC conformément à la norme japonaise CHAdeMO pour des tensions entre DC 50 V et 500 V. Les défauts d'isolement asymétriques sont signalés avec temps de réponse ≤ 1 seconde. Les défauts d'isolement symétriques sont signalés en 10 secondes. La capacité de fuite du réseau maximale admissible Ce est de 2 μF.

Un paramétrage individuel rend possible l´adaptation sur place de l´appareil aux conditions des installations et aux conditions d´exploitation afin de répondre aux exigences des normes.

Veuillez tenir compte des valeurs limites du domaine d´utilisation  indiquées dans les caractéristiques techniques. Toute autre utilisation du système ne serait pas conforme à nos prescriptions.

  • Caractéristiques
  • Applications
  • Accessoires
  • Références de commande
  • Téléchargements
  • Surveillance de la résistance d'isolement RF de bornes de charge DC selon la norme japonaise CHAdeMO
  • Détection de défauts d’isolement monophasés dans un domaine de tension nominale compris entre 50 V et 400 V en 1 s
  • Détection de défauts d'isolement biphasés en 10 s
  • Mesure de la tension du réseau Un (True RMS) avec détection de sous-tension/surtension
  • Mesure des tensions résiduelles UL+e (entre UL+ et la terre) et UL-e (entre UL- et la terre).
  • Adaptation automatique à la capacité de fuite du réseau jusqu'à 2 μF
  • Temporisation au démarrage, temporisation de réponse et temporisation à la retombée réglables
  • 2 domaines de valeurs de réponse réglables-séparément de 5…250 kΩ (Alarme 1,Alarme 2)
  • Les alarmes sont transmises à travers les LED (AL1, AL2), l'afficheur et les relais d’alarme (K1, K2)
  • Autotest automatique de l´appareil avec auto-surveillance des raccordements
  • Mode de travail des relais (courant de repos ou de travail) sélectionnable
  • Affichage de mesure via un afficheur à cristaux liquides multifonction
  • Mémorisation de défauts activable
  • RS-485 (séparée galvaniquement) avec les protocoles suivants :
    - Interface BMS (interface pour appareils de mesure Bender) permettant l'échange de données avec d'autres composantes de Bender
    - Modbus RTU
    - IsoData (pour un échange continu de données)
  • Mot de passe contre toute modification non autorisée de paramètres
  • Bornes de charge DC pour véhicules électriques selon la norme japonaise CHAdeMO



Accessoires nécessaires pour ISOMETER® isoCHA425


DésignationRéf.
Clip de montage pour fixation par vis
(1 pièce est nécessaire par appareil)
B98060008

Variantes du ISOMETER® isoCHA425


TypeTension d´alimentation USCapacité de fuite du réseau CeRéf.
isoCHA425-D4-4AC 100…240 V, 47…63 Hz / DC 24…240 V≤ 2 μFB71036395

Téléchargements pour ISOMETER® isoCHA425

Catégorie

Langue

Catégorie Produit Langue Taille Téléchargement
