ISOMETER® iso165C, iso165C-1

ISOMETER® iso165C, iso165C-1

  • Contrôleur permanent d´isolement pour entraînements électriques de puissance DC non mis à la terre (réseaux IT) dans des véhicules électriques
  • Mesure continue de la résistance d´isolement 0...50 M?, Valeurs de seuil réglables via CAN
  • Réseaux AC et DC réseaux IT 0...600 V
  • Interface CAN, 250 kBaud, internal termination resistor 120 Ohm (iso165C)
  • Interface CAN, 500kBaud, no internal termination resistor. 2 pilotes high-side supplémentaires pour le message de défaut et la valeur de seuil (iso165C-1)
  • Alimentation en tension appropriée pour des réseaux DC 9...16 V

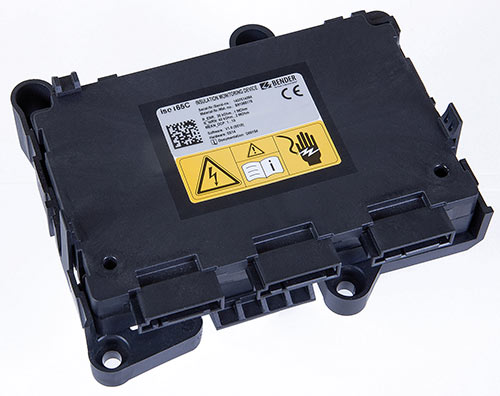

L'ISOMETER® iso165C surveille la résistance d´isolement entre les composants HT actifs  d'un entraînement électrique de puissance (Un = DC 0 V...600 V) et de la terre de mesure (masse du véhicule). Le principe de mesure breveté est utilisé pour surveiller l'état de l'isolement tant du côté courant continu (DC) que du côté courant alternatif du moteur de l'entraînement électrique de puissance.
L'ISOMETER® iso165C est monté avec trois connecteurs. Pour réaliser la séparation galvanique interne, le connecteur 1 est connecté aux zones basse tension et les connecteurs 2 et 3 sont connectés aux zones haute tension à l'intérieur du véhicule.
Grâce à son faible encombrement et à sa technologie de mesure optimisée, l'appareil
est parfaitement adapté à une utilisation dans des véhicules hybrides ou des véhicules totalement électriques. L'appareil satisfait aux exigences accrues en ce qui concerne les conditions ambiantes dans le domaine automobile (par ex. températures et vibrations, CEM). L'interface CAN de l'ISOMETER® iso165C permet de l'intégrer parfaitement dans un environnement CAN déjà existant.

  • Caractéristiques
  • Applications
  • Accessoires
  • Références de commande
  • Téléchargements
  • Surveillance de l´isolement de défauts d'isolement AC et DC pour réseaux non mis à la terre (réseaux IT) dans un domaine de 0…600 V Peak
  • Alimentation pour toutes les tensions internes
  • Mesure continue de la résistance d’isolement dans un domaine de 0 Ω…50 MΩ
  • Temps de réponse von ≤ 20 s pour la résistance d'isolement mesurée (au moyen d'impulsions électriques à courant continu (DCP)
  • Adaptation automatique à la capacité de fuite du réseau existante (≤ 1 μF)
  • Détection de défauts à la terre et de mise à la terre manquante
  • Deuxième mesure de la tension
  • L'appareil fonctionne lorsque :
    – le domaine de haute tension est instable
    – – le domaine de haute tension est déconnecté
    – – lorsque des défauts symétriques ou asymétriques se produisent
    – lorsque des défauts se produisent entre le domaine de haute tension et la tension d´alimentation
  • Séparation galvanique de tous les signaux du domaine de haute tension
  • HV gekoppeltes System
  • Interface bus CAN
  • Faible poids : < 220 g (boîtier et cadre compris)
  • iso165C-1 uniquement : La version iso165C-1 dispose de signaux de défauts et d'avertissement sur le pilote high-side séparé)
  • Contrôleur permanent d´isolement (IMD) pour entraînements électriques de puissance DC non mis à la terre (schéma IT) dans des véhicules électriques



Accessoires optionnels pour ISOMETER® iso165C, iso165C-1


TypeRéf.
iso165C Kit de raccordement B91068503

Variantes du ISOMETER® iso165C, iso165C-1


TypeDomaine de réponseTension nominale DCTension d´alimentation DCRéf.
iso165CAlarme1 (défaut) : 30 kΩ…1 MΩ (valeur par défaut : 100 kΩ);
Alarme2 (Avertissement) 40 kΩ…2 MΩ (valeur par défaut: 200 kΩ)
0…600 V 12 V B91068175
iso165CAlarm1 (défaut): 30 kΩ…1 MΩ (réglage client xxx kΩ);
Alarme2 (Avertissement): 40 kΩ…2 MΩ (réglage client: xxx kΩ)
0…600 V 12 V B91068175C
iso165C-1Alarme1 (défaut): 30 kΩ…1 MΩ (valeur par défaut: 200 kΩ);
Alarme2 (Avertissement) 40 kΩ…2 MΩ (valeur par défaut: 400 kΩ)
0…600 V 12 V B91068176
iso165C-1Alarme1 (défaut): 30 kΩ…1 MΩ (réglage client xxx kΩ);
Alarme2 (Avertissement): 40 kΩ…2 MΩ (réglage client: xxx kΩ)
0…600 V 12 V B91068176C
