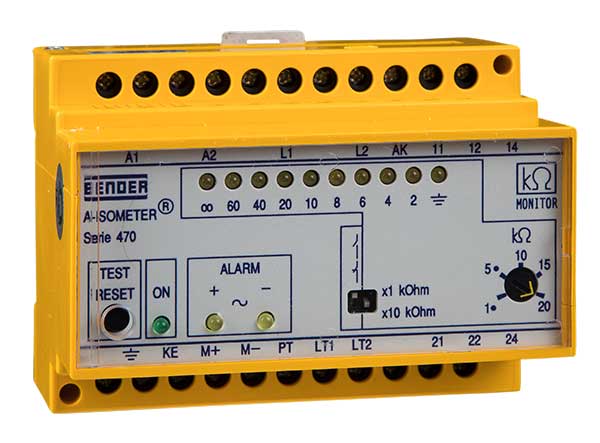

ISOMETER® IR470LY

ISOMETER® IR470LY

  • Contrôleur permanent d´isolement pour réseaux IT AC
  • Application circuits principaux de courant
  • selon la norme DIN EN 61557-8
  • Deux valeurs de réponse spécifiées réglables séparément
  • Afficheur à cristaux liquides multifonction

Les ISOMETER® de la gamme IR470LY surveillent la résistance d´isolement de réseaux alternatifs et triphasés non mis à la terre (réseaux IT) de 0...793 V AC/3(N)AC. Associés à une platine d´adaptation de tension, les appareils peuvent être utilisés pour des tensions plus élevées.&lt;br /&gt;Une tension d´alimentation séparée permet également une surveillance du réseau hors tension.<br />Les réseaux surveillés ne doivent pas contenir de composantes en courant continu. En raison du procédé de mesure, les défaut d´isolement en aval de redresseurs directement connectés sont signalés avec une sensibilité de réponse accrue. Les valeurs de réponse préréglées s´appliquent uniquement au réseau à tension alternative pur.

La fabrication de ce produit a été arrêtée.

Connaissez-vous déjà la nouvelle génération de nos produits:

  • Caractéristiques
  • Applications
  • Accessoires
  • Références de commande
  • Téléchargements
  • Surveillance de l´isolement de réseaux IT non mis à la terre 0…793 V AC/3(N)AC
  • Tension nominale extensible via une platine d´adaptation de tension
  • Valeurs de réponse réglables 1…200 kΩ
  • Auto-surveillance des raccordements réseau / terre
  • LED de service, LED d´alarme pour défauts d'isolement AC, L+, L-
  • Bargraphe à led indiquant la résistance d’isolement AC, L+, L-
  • Connexion pour indication kΩ externe
  • Touche Test et Reset combinée
  • Raccordement pour touche Test et Reset externe
  • Relais d’alarme à 2 inverseurs exempts de potentiel
  • Mode de travail du relais travail ou repos sélectionnable
  • Mémorisation de défauts sélectionnable
  • Circuits principaux AC/3(N)AC (sans redresseur connecté directement) par exemple moteurs, pompes, laminoirs sans entraînements réglés, installations de ventilation et de climatisation, installations d’éclairage, chauffages électriques, groupes électrogènes, installations domestiques ou de bâtiments, etc.



Accessoires optionnels pour ISOMETER® IR470LY

Instruments de mesure kΩ externes
TypeRéf.
7204-1421B986763
9604-1421B986764

Platines d´adaptation de tension
TypeTension nominale de réseau UnRéf.
AGH204S-4AC 0…1650 VB914013
AGH520SAC 0…7200 VB913033

Variantes du ISOMETER® IR470LY


TypeTension d´alimentation USRéf.
IR470LY-40AC 230 VB91048007
IR470LY-4011AC 24 VB91048012
IR470LY-4012AC 42 VB91048002
IR470LY-4013AC 90…132 V*B91048011
IR470LY-4015AC 400 VB91048008
IR470LY-4016AC 500 VB91048018
IR470LY-4017AC 690 VB91048017
IR470LY-4018AC 440 VB91048024
IR470LY-4021DC 9,6…84 V*B91048006
IR470LY-4023 DC 77…286 V*B91048026
Tensions d’alimentation supplémentaires sur demande.
*Valeurs absolues

Téléchargements pour ISOMETER® IR470LY

Catégorie

Langue

Catégorie Produit Langue Date Taille Téléchargement
