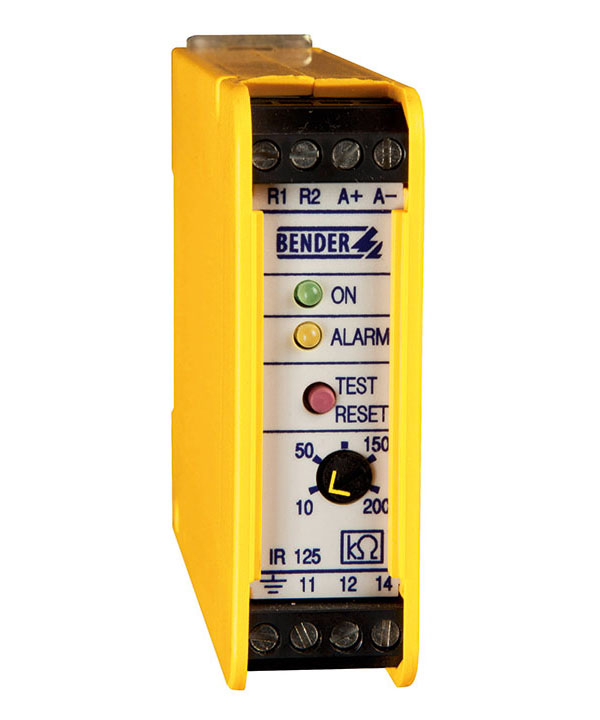

ISOMETER® IR125Y-4

ISOMETER® IR125Y-4

  • Contrôleur permanent d´isolement pour réseaux IT AC et DC
  • Application circuits de commande
  • selon la norme DIN EN 61557-8
  • Valeur de seuil réglable
  • relais d'alarme doté d'un inverseur libre de potentiel

Les ISOMETER® de la gamme IR125Y surveillent la résistance d'isolement de circuits de commande AC et DC non mis à la terre (réseaux  IT). La tension d'alimentation est prélevée sur le réseau surveillé.
Contrairement aux contrôleurs permanents d´isolement, qui, pour détecter des défauts d´isolement, analysent la  tension de déplacement, cette gamme de produits travaille avec le procédé de mesure de AMP. Ce procédé permet de détecter et de signaler tant les défauts symétriques qu'asymétriques.

  • Caractéristiques
  • Applications
  • Accessoires
  • Références de commande
  • Téléchargements
  • Insulation monitoring for AC and DC systems (IT systems)
  • Response values, adjustable 10…200 kΩ
  • LEDs: Power On LED, alarm LED to signal insulation faults
  • Internal combined test and reset button
  • Connection external reset button
  • Alarm relay with one potential-free changeover contact
  • N/C operation
  • Fault memory behaviour, selectable
  • AC and DC control and auxiliary circuits in accordance with DIN EN 60204-1 "Electrical equipment of machines", IEC 60204-1, EN 60204-1
  • DC auxiliary circuits in accordance with DIN VDE 0100-725
  • Simple battery systems



Accessoires optionnels pour ISOMETER® IR125Y-4


TypeArt. No.
Mounting plateB990056

Variantes du ISOMETER® IR125Y-4


TypeNominal system voltage UnArt. No.
IR125Y-4AC 19,2…265 V, DC 19,2…308 V*B91023005
*Absolute value
