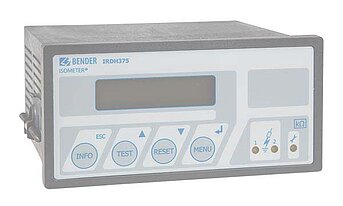

ISOMETER® IRDH375
- Arrêt de la production de cette gamme d'appareils. -
Disponible selon les disponibilités jusqu'au 31/12/2023.
Votre contact personnel se fera un plaisir de vous aider.
Connaissez-vous déjà notre nouvelle génération de produits :
- Arrêt de la production de cette gamme d'appareils. -
Disponible selon les disponibilités jusqu'au 31/12/2023.
Votre contact personnel se fera un plaisir de vous aider.
Connaissez-vous déjà notre nouvelle génération de produits :
Caractéristiques
- Surveillante de l'isolement pour sys¬tèmes non reliés à la terre
- CA, CA/CC de 0…793 V, CC de 0…650 V
- Tension nominale extensible via un dispositif de couplage
- Deux valeurs de réponse réglables séparément 1 kΩ…10 MΩ
- Principe de mesure AMPPlus
- Adaptation automatique à la capacitance de fuite du système
- Touche d'information pour afficher les réglages de l'appareil et la capacitance de fuite du système
- Autosurveillance continue avec message d'alarme automatique
- Autotest automatique, sélectionnable
- Connexion pour indication kΩ externe
- Bouton de test et de réinitialisation
- Bouton de test de connexion externe/réinitialisation
- Deux relais d'alarme séparés avec deux contacts inverseurs hors tension
- Fonctionnement N/O ou N/C
- Relais d'alarme pour défaut du système (fonctionnement N/C)
- Écran à cristaux liquides rétro-éclairé
- Interface RS-485
- Borniers plug-in
Applications
- Circuits principaux CA, CC ou CA/CC
- Circuits principaux CA/CC avec composants CC ¬connectés directement, tels que redresseurs, convertisseurs, actionneurs CC commandés par thyristor
- Systèmes UPS, systèmes à accumulateurs
- Chaudières à contrôle de phase
- Systèmes comprenant des alimentations électriques à découpage
- Systèmes IT comprenant des capacitances de fuite élevées
- Systèmes IT couplés
ISOMETER® IRDH375 Variante(s)
| Type | Tension d'alimentation Un | Tension auxiliaire US | Art.-Nr. |
|---|---|---|---|
| IRDH375-435 | AC 0…793 V / DC 0…650 V* | AC 88…264 V / DC 77…286 V* | B91065000 |
| IRDH375-427 | AC 0…793 V / DC 0…650 V* | DC 19,2…72 V* | B91065002 |
| IRDH375B-435 | AC 0…793 V / DC 0…650 V* | AC 88…264 V / DC 77…286 V* | B91065004 |
| IRDH375B-427 | AC 0…793 V / DC 0…650 V* | DC 19,2…72 V* | B91065006 |
* des valeurs absolues
Version de l'appareil „Option-W“ avec une résistance accrue aux chocs et aux vibrations: Numéro de commande avec „W“ à la fin.
Accessoires en option pour ISOMETER® IRDH375
Instruments de mesure externes kΩ (400 µA)
| Type | SKMP *2) | Réf. |
|---|---|---|
| 7204-1421 | 120 kΩ | B986763 |
| 9604-1421 | 120 kΩ | B986764 |
*2) SKMP =Centre Scales
Instruments de mesure externes kΩ20 mA
| Type | Réf. |
|---|---|
| 9620-1421 | B986841 |
Couvercle transparent du panneau avant IP65
| Typ | Réf. |
|---|---|
| 144 x 72 | B98060005 |
Dispositifs d'attelage
| Typ | Tension d'alimentation Un | Réf. |
|---|---|---|
| AGH150W-4 | DC 0..1760 V | B98018006 |
| AGH204S-4 | AC 0..1300 V / 0…1650 V | B914013 |
| AGH520S | AC 0..7200 V | B913033 |
Téléchargements pour ISOMETER® IRDH375
| Type | Nom | Taille | Langue | Horodatage | D-/B-Numéro |
|---|---|---|---|---|---|
| Déclarations de conformité CE | IRDH275 - 375 - 575 | 95.8 Ko | 2022/08/12 06:17:2512.08.2022 06:17:25 | ||
| Manuels | IRDH375/IRDH375B | 4.1 Mo | DE | 2022/06/09 10:46:1309.06.2022 10:46:13 | D00124 |
| Manuels | IRDH375/IRDH375B | 4.0 Mo | EN | 2022/06/09 10:48:0509.06.2022 10:48:05 | D00124 |
| Manuels | IRDH375/IRDH375B | 595.9 Ko | ES | 2019/05/13 10:31:5413.05.2019 10:31:54 | D00124 |
| Manuels | IRDH375/IRDH375B | 1.4 Mo | FR | 2019/05/13 10:31:5413.05.2019 10:31:54 | D00124 |
