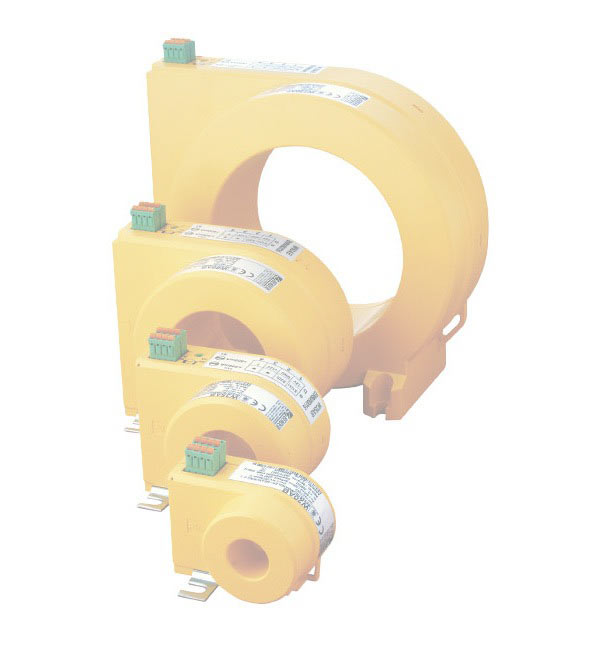

Série W…AB(P)
Les tores de détection de la série W...AB sont des tores qui, combinés à des appareils des séries RCMA420/423 ou RCMS460/490 convertissent les courants AC et DC en signaux de mesure analysables.La connexion aux appareils respectifs est effectuée par un câble à cinq ou à six fils. Les tores peuvent être utilisés dans des réseaux DC, AC et 3(N)AC. Si les tores de détection doivent être reliés à un système RCMS460/490, un bloc d´alimentation AN420 ou AN110 est nécessaire pour chacun des six tores.
Les tores de détection W35ABP et W60ABP disposent d´un blindage mumétal intégré.
Connaissez-vous déjà la nouvelle génération de nos produits:
- Caractéristiques
- Applications
- Accessoires
- Références de commande
- Téléchargements
- W20AB…W60AB pour contrôleurs d´isolement à courant différentiel résiduel sensibles tous courants de la série RCMA420
- W20AB…W210AB pour contrôleurs d´isolement à courant différentiel résiduel de la série RCMS460/490 ainsi que pour le contrôleur d´isolement à courant différentiel résiduel de type RCMA423
- W35ABP et W60ABP pour contrôleurs d´isolement à courant différentiel résiduel de la série RCMS460/490 ainsi que pour le contrôleur d´isolement à courant différentiel résiduel de type RCMA420/423. Utilisables pour les courants de charge de courte durée liés à l'installation
Accessoires optionnels pour Série W…AB(P)
Bloc d´alimentation
Câbles de raccordement
Accessoires
| Type | Tension d´alimentation US | Réf. |
|---|---|---|
| AN420-2 | DC 70…300 V/AC 70…276 V, 42…460 Hz | B94053100 |
| AN110-1 | DC 18…72 V/AC 20…60 V, 50…60 Hz | B94053101 |
| AN110-2 | DC 100…353 V/AC 90…264 V, 50…60 Hz | B94053102 |
Câbles de raccordement
| Type | pour appareil | Longueur / m | Réf. |
|---|---|---|---|
| WX-100 | RCMA420/423 | 1 | B98080503 |
| WX-250 | RCMA420/423 | 2,5 | B98080504 |
| WX-500 | RCMA420/423 | 5 | B98080505 |
| WX-1000 | RCMA420/423 | 10 | B98080511 |
| WXS-100 | RCMS460/490 | 1 | B98080506 |
| WXS-250 | RCMS460/490 | 2,5 | B 9808 0507 |
| WXS-500 | RCMS460/490 | 5 | B98080508 |
| WXS-1000 | RCMS460/490 | 10 | B98080509 |
Câble de commande LiYY souple, 6 x AWG 20 (6 x 0,56 mm²),
Autorisé selon UL 2464
Accessoires
| Type | Réf. |
|---|---|
| Fixation par encliquetage pour W20AB, W35AB | B98080501 |
| Fixation par encliquetage pour W60AB | B98080502 |
Variantes du Série W…AB(P)
| Type | Diamètre intérieur | Fixation sur rail | Fixation Fixation par vis | Réf. |
|---|---|---|---|---|
| W20AB | ø 20 mm | × | × | B98080008 |
| W35AB | ø 35 mm | × | × | B98080016 |
| W60AB | ø 60 mm | × | × | B98080026 |
| W120AB | ø 120 mm | -- | × | B98080041 |
| W210AB | ø 210 mm | -- | × | B98080040 |
| W35ABP | ø 35 mm | × | × | B98080051 |
| W60ABP | ø 60 mm | × | × | B98080052 |
