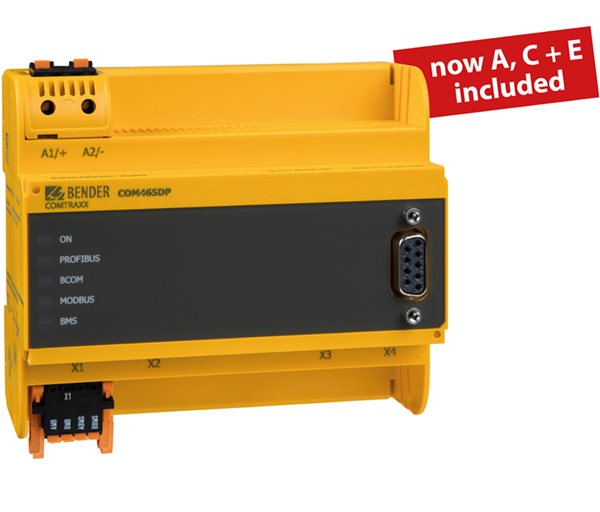

COMTRAXX® COM465DP

  • Vue d´ensemble de l´installation
  • Paramétrage de tous les appareils Bender
  • Toutes les interfaces de communication Bender y compris Profibus-DP
  • Affichage dans le navigateur web, par conséquent une installation locale du logiciel n'est pas nécessaire
  • Adaptables à des exigences individuelles grâce à des modules de fonction

Passerelle dotée d'une interface utilisateur intuitive COMTRAXX qui, grâce à des interfaces supplémentaires, élargit et améliore la communication des appareils.La passerelle de communication COM465DP transmet les données du bus BMS sur le Profibus-DP et inversement. Grâce à la nouvelle interface utilisateur graphique COMTRAXX facile à utiliser et basée sur HTML5, le paramétrage des appareils est plus simple, universel et accessible à tous.

Les requêtes adressées aux appareils communiquants Bender tels que les systèmes EDS, RCMS, MEDICS ou PEM et les informations qu'ils fournissent peuvent être intégrées dans un réseau Profibus-DP. Equipé d'une nouvelle fonctionnalité BCOM basée sur IP, la nouvelle interface de communication des futurs appareils Bender.En outre, la passerelle dispose d'interfaces supplémentaires et peut, tout comme la COM465DP, être complétée par des modules de fonction.

Interfaces disponibles :

  • RS-485 D-Sub: PROFIBUS-DP
  • RS-485: BMS, Modbus RTU
  • Ethernet: BCOM, Modbus TCP, SNMP, PROFINET

Les  passerelles   COM465...   sont  disponibles  en tant qu'appareil  de base  et  peuvent  être  adaptées  à  la tâche  existante  via  des modules de fonction. Les différents modules de fonction sont décrits dans la notice.

Questions? Contactez-nous!

[Translate to Français:] COMTRAXX® COM465DP
  • Vue d´ensemble de l´installation
  • Paramétrage de tous les appareils Bender
  • Toutes les interfaces de communication Bender y compris Profibus-DP
  • Affichage dans le navigateur web, par conséquent une installation locale du logiciel n'est pas nécessaire
  • Adaptables à des exigences individuelles grâce à des modules de fonction

Passerelle dotée d'une interface utilisateur intuitive COMTRAXX qui, grâce à des interfaces supplémentaires, élargit et améliore la communication des appareils.La passerelle de communication COM465DP transmet les données du bus BMS sur le Profibus-DP et inversement. Grâce à la nouvelle interface utilisateur graphique COMTRAXX facile à utiliser et basée sur HTML5, le paramétrage des appareils est plus simple, universel et accessible à tous.

Les requêtes adressées aux appareils communiquants Bender tels que les systèmes EDS, RCMS, MEDICS ou PEM et les informations qu'ils fournissent peuvent être intégrées dans un réseau Profibus-DP. Equipé d'une nouvelle fonctionnalité BCOM basée sur IP, la nouvelle interface de communication des futurs appareils Bender.En outre, la passerelle dispose d'interfaces supplémentaires et peut, tout comme la COM465DP, être complétée par des modules de fonction.

Interfaces disponibles :

  • RS-485 D-Sub: PROFIBUS-DP
  • RS-485: BMS, Modbus RTU
  • Ethernet: BCOM, Modbus TCP, SNMP, PROFINET

Les  passerelles   COM465...   sont  disponibles  en tant qu'appareil  de base  et  peuvent  être  adaptées  à  la tâche  existante  via  des modules de fonction. Les différents modules de fonction sont décrits dans la notice.

Questions? Contactez-nous!

Caractéristiques

  • Condition Monitor pour systèmes Bender
  • Passerelle de communication modulaire intégrée entre le système Bender et TCP/IP permettant l’accès à distance via LAN, WAN ou internet
  • Les fonctionnalités peuvent être adaptées grâce à des modules de fonction
  • Ethernet (10/100 Mbit/s) pour un accès à distance via LAN, WAN ou Internet
  • Prend en charge les appareils qui sont connectés au bus BMS interne ou externe, via BCOM, via Modbus RTU ou via Modbus TCP
  • Passerelle intégrée entre le système Bender et PROFIBUS DP
  • Une visualisation individuelle peut être générée et être affichée sur le navigateur web

Applications

  • Affichage à distance des valeurs mesurées actuelles, des messages de d’état/d’alarme et des paramètres*
  • Passerelle vers Modbus TCP : Lecture des valeurs mesurées actuelles et des messages de d’état / d’alarme des adresses 1…10 de chaque interface propre via Modbus TCP
  • Passerelle vers Modbus RTU : lecture des valeurs mesurées actuelles et des messages de fonctionnement / d‘alarme des adresses 1…10 de l‘interface interne du BMS via Modbus RTU
  • Interface éthernet avec 10/100 Mbit/s pour accès à distance via LAN, WAN ou internet
  • Paramétrage des paramètres des propres appareils ainsi que de ceux des appareils connectés via
    Modbus RTU et Modbus TCP **
  • Synchronisation de l’heure pour tous les appareils associés.
  • Historique (20.000 entrées)
  • Enregistreur de données, librement paramétrable (30 x 10.000 entrées)
  • 50 points de données d’appareils tiers peuvent être intégrer au système (via Modbus RTU ou Modbus TCP)
  • Un appareil virtuel doté de 16 canaux peut être créé
  • Prise en charge d’applications externes (par ex. programmes de visualisation ou automates  programmables) par le biais du protocole PROFIBUS DP.
  • Lecture des valeurs de mesure actuelles, des messages de fonctionnement/d’alarme de tous les appareils affectés. Accès uniforme à tous les appareils attribués par PROFIBUS DP via un serveur intégré.

*) L’affichage des paramètres des participants au bus BMS n’est possible que lorsque la passerelle est connectée au bus BMS interne.

**) Les paramètres peuvent être définis via l’application web et de l’extérieur (via bus BMS/ICOM/BCOM), mais pas par l’intermédiaire de Modbus ou PROFIBUS. Les paramètres des appareils associés peuvent être seulement lus; pour les modifier un module de fonction C est nécessaire !

COMTRAXX® COM465DP Variante(s)

TypeTension d´alimentation/
Gamme de fréquence US
ConsommationApplicationRéf.
COM465DPAC/DC 24…240 V,
50…60 Hz
≤ 6,5 VA/≤ 4 WCondition Monitor avec passerelle de communication intégrée:
Système Bender/PROFIBUS DP/Ethernet
B95061060

Module de fonction (Software-Lizenz)

PaketApplicationRéf.
Module de fonction ATextes personnalisés pour appareils /canaux,
Surveillance des pannes d'appareils, e-mail en cas
d'alarme, documentation des appareils
B75061011
Module de fonction BMise à disposition des données via Modbus TCP,
Modbus RTU, SNMP et PROFINET
B75061012
Module de fonction CParamétrage de tous les appareils intégrés, sauvegardes
des appareils
B75061013
Module de fonction DApplication visualisationB75061014
Module de fonction EAppareils virtuelsB75061015
Module de fonction FIntégration d'appareils tiersB75061016

Téléchargements pour COMTRAXX® COM465DP

NomTypeTailleLangueHorodatageD-/B-Numéro
COM46x Déclarations de conformité CE 87.3 Ko 2022/08/1212.08.2022
COM465IP/COM465DP Manuels 6.2 Mo DE2023/10/1111.10.2023D00217
COM465IP/COM465DP Manuels 6.2 Mo EN2023/10/1111.10.2023D00217
COM465IP/COM465DP Quickstarts 770.0 Ko DE2023/10/1111.10.2023D00216
COM465IP/COM465DP Quickstarts 770.0 Ko EN2023/10/1111.10.2023D00216
BCOM Manuels 1.2 Mo DE2019/05/1313.05.2019D00256
BCOM Manuels 1.2 Mo EN2019/05/1313.05.2019D00256
COM465DP Notices 1.0 Mo DE2022/06/0909.06.2022D00216
COM465DP Notices 1.0 Mo EN2022/06/0909.06.2022D00216
COM465DP Notices 1.0 Mo ES2019/05/1313.05.2019D00216
COM465DP Notices 9.0 Mo ZH2019/05/1313.05.2019D00216
CP9xx, CP9…-I, CP700, COM465xx - SNMP MIB-Dateien Logiciels 7.6 Ko 2021/11/2626.11.2021D00005
GSD File COM465DP Logiciels 1.1 Ko 2020/06/0202.06.2020D00216
COM465DP Update V4.0.2 Logiciels 37.4 Mo 2020/03/2626.03.2020D00216
COMTRAXX Update 4.0.2 Notification des changements du produit 477.3 Ko DE2020/05/2828.05.2020
COMTRAXX Update 4.0.2 Notification des changements du produit 473.0 Ko EN2020/05/2828.05.2020
COM465DP Notices 1.0 Mo FR2022/06/0909.06.2022D00216
GSDML V2.42 Bender COM465XX Logiciels 6.7 Ko 2022/06/0707.06.2022
COM465DP Update V4.9.1 Logiciels 35.0 Mo 2024/02/0101.02.2024D00216
